配置NQA for IPv6静态路由示例

学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课
点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6全套视频课程

通过配置NQA for IPv6静态路由可以快速检测到网络的故障，控制静态路由的发布，实现业务切换。

组网需求

当网络比较简单，或者路由器不能通过动态路由协议建立到达目的网络的路由时，可以配置静态路由。但是，与动态路由协议不同，静态路由自身没有检测机制，当网络发生故障时，静态路由无法感知，需要由管理员介入，这样无法保证及时进行链路切换，可能造成业务较长时间中断。

部署BFD for静态路由的方案可以适应链路的变化情况，但是BFD for静态路由要求链路两端的设备都支持BFD功能。如果链路两端有设备不支持BFD功能，可以配置NQA for IPv6静态路由示例，NQA测试例检测到链路故障后，会把与其绑定的静态路由从IP路由表删除，使业务流量切换到无链路故障的路由，避免业务的长时间中断。

如图1所示，在某公司的IP城域网组网中，网络设计成冗余备份链路，其中：

• 在RouterB和RouterC上都配置到用户的静态路由，RouterB为主用设备，RouterC为备用设备
• 正常情况下，要求业务流量走主用链路RouterB→SwitchA
• 当主用链路出现故障后，业务流量切换到备用链路RouterC→SwitchB

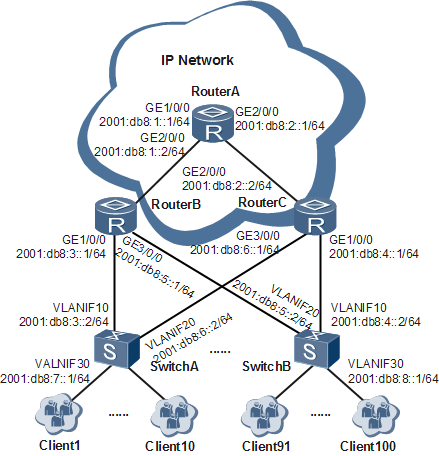

图1 配置IPv6静态路由与NQA联动组网图

本案例采用接入交换机SwitchA和SwitchB接入用户，在实际组网中，还可以采用OLT、DSLAM、MSAN、xDSL等方式接入用户，而且在RouterA、RouterB和RouterC上的配置是一样的。

配置思路

采用如下思路配置NQA for IPv6静态路由：

1. 在NQA测试例客户端RouterB与被测试设备SwitchA之间建立ICMP类型的NQA测试例，检测主用链路RouterB→SwitchA是否正常。
2. 在RouterB和RouterC上配置静态路由，其中在RouterB配置静态路由与NQA联动，当NQA测试例检测到链路故障时，把静态路由从IPv6路由表中删除。
3. 在RouterA、RouterB和RouterC上配置动态路由协议，可以相互学习路由。
4. 在RouterB和RouterC上配置OSPFv3协议引入静态路由，并且为RouterC引入的静态路由设置较高的花费值。RouterA从RouterB和RouterC学习到通往同一目的地址的路由时，会优先选择花费值较低的链路RouterB→SwitchA。

数据准备

为完成此配置例，需准备如下数据：

• 各个接口的IPv6地址。
• NQA类型ICMP、NQA测试例的管理者名称admin1和测试例名test1。
• NQA测试例的测试周期3秒和NQA测试例的测试探针数目1。
• RouterA、RouterB和RouterC位于OSPFv3骨干区域（Area0），它们的router ID分别为1.1.1.1、2.2.2.2和3.3.3.3。

操作步骤

1. 配置IPv6地址

请参考图1，配置各接口的IPv6地址，具体配置请参考后面的配置文件。

1. 在RouterB上配置RouterB和SwitchA之间的NQA测试例

<RouterB> system-view

[RouterB] nqa test-instance admin1 test1

[RouterB-nqa-admin1-test1] test-type icmp

[RouterB-nqa-admin1-test1] destination-address ipv6 2001:db8:3::2

[RouterB-nqa-admin1-test1] frequency 3

[RouterB-nqa-admin1-test1] probe-count 1

[RouterB-nqa-admin1-test1] start now

[RouterB-nqa-admin1-test1] quit

1. 配置IPv6静态路由

# 在RouterB上配置与NQA测试例联动的IPv6静态路由。

[RouterB] ipv6 route-static 2001:db8:7:: 64 GigabitEthernet 1/0/0 FE80:1::1 track nqa admin1 test1

# 在RouterC上配置静态路由。

[RouterC] ipv6 route-static 2001:db8:7:: 64 GigabitEthernet 3/0/0 FE80:2::2

在本端配置的IPv6静态路由的下一跳地址应该为对端的链路本地地址（Link-local Address），这个链路本地地址可以通过在对端执行display ipv6 interface [ interface-type interface-number ]命令获取。

1. 在RouterA、RouterB和RouterC上配置动态路由协议。本例选择OSPFv3动态路由协议，具体配置请参考配置OSPFv3的基本功能。
2. 在RouterB和RouterC上配置OSPFv3动态路由协议引入静态路由

# 在RouterB上配置OSPFv3动态路由协议引入静态路由，并且把路由花费值设置为10。

[RouterB] ospfv3 1

[RouterB-ospfv3-1] import-route static cost 10

[RouterB-ospfv3-1] quit

# 在RouterC上配置OSPFv3动态路由协议引入静态路由，并且把路由花费值设置为20。

[RouterC] ospfv3 1

[RouterC-ospfv3-1] import-route static cost 20

[RouterC-ospfv3-1] quit

1. 查看配置结果

配置完成后，在系统视图下，在RouterB上执行display current-configuration | include nqa命令，可以看到IPv6静态路由已经绑定NQA测试例。执行display nqa results命令，可以看到NQA测试例已经建立。

# 查看NQA for IPv6静态路由的配置。

[RouterB] display current-configuration | include nqa

ipv6 route-static 2001:db8:7:: 64 GigabitEthernet1/0/0 FE80:1::1 track nqa admin1 test1

nqa test-instance admin1 test1

# 查看NQA测试结果。

[RouterB] display nqa results test-instance admin1 test1

 NQA entry(admin1, test1) :testflag is active ,testtype is icmp

  1 . Test 15 result   The test is finished

   Send operation times: 1              Receive response times: 1

   Completion:success                   RTD OverThresholds number: 0

   Attempts number:1                    Drop operation number:0

   Disconnect operation number:0        Operation timeout number:0

   System busy operation number:0       Connection fail number:0

   Operation sequence errors number:0   RTT Status errors number:0

   Destination ip address:2001:db8:3::2

   Min/Max/Average Completion Time: 40/40/40

   Sum/Square-Sum  Completion Time: 40/1600

   Last Good Probe Time: 2012-01-07 11:42:46.4

   Lost packet ratio: 0 %

可以看到“Lost packet ratio: 0 %”，这说明链路状态完好。

# 查看RouterB的路由表，可以看到静态路由存在于路由表中。

[RouterB] display ipv6 routing-table 2001:db8:7::

Routing Table :

Summary Count : 1

 Destination  : 2001:db8:7::                    PrefixLength : 64

 NextHop      : 2001:db8:3::1                   Preference   : 60

 Cost         : 0                               Protocol     : Static

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : GigabitEthernet 1/0/0           Flags        : D

# 查看RouterA的路由表。

[RouterA] display ipv6 routing-table 2001:db8:7::

Routing Table :

Summary Count : 1

 Destination  : 2001:db8:7::                    PrefixLength : 64

 NextHop      : FE80::D16A:0:7086:1             Preference   : 150

 Cost         : 10                              Protocol     : OSPFv3ASE

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : GigabitEthernet 1/0/0        Flags        : D

可以看到有一条到2001:db8:3::3/128的路由，出接口为GigabitEthernet1/0/0，cost值为10，因此业务流量会优先走链路RouterB→SwitchA。

# 关闭RouterB的GigabitEthernet 1/0/0接口，模拟链路故障。

[RouterB] interface GigabitEthernet 1/0/0

[RouterB-GigabitEthernet1/0/0] shutdown

[RouterB-GigabitEthernet1/0/0] quit

# 查看NQA测试结果。

[RouterB] display nqa results test-instance admin1 test1

 NQA entry(admin1, test1) :testflag is active ,testtype is icmp

  1 . Test 81 result   The test is finished

   Send operation times: 1              Receive response times: 0

   Completion:failed                    RTD OverThresholds number: 0

   Attempts number:1                    Drop operation number:1

   Disconnect operation number:0        Operation timeout number:0

   System busy operation number:0       Connection fail number:0

   Operation sequence errors number:0   RTT Status errors number:0

   Destination ip address:2001:db8:3::2

   Min/Max/Average Completion Time: 0/0/0

   Sum/Square-Sum  Completion Time: 0/0

   Last Good Probe Time: 0000-00-00 00:00:00.0

   Lost packet ratio: 100 %

可以看到“Lost packet ratio: 100 %”，这说明链路发生了故障。

# 查看RouterB的路由表，可以看到静态路由消失，路由变为了从路由器A学来的OSPFv3路由。

[RouterB] display ipv6 routing-table 2001:db8:7::

Routing Table :

Summary Count : 1

 Destination  : 2001:db8:7::                    PrefixLength : 64

 NextHop      : FE80::9574:0:DA4F:1             Preference   : 150

 Cost         : 20                              Protocol     : OSPFv3ASE

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : GigabitEthernet 2/0/0           Flags        : D

# 查看RouterA的路由表。

[RouterA] display ipv6 routing-table 2001:db8:7::

Routing Table :

Summary Count : 1

 Destination  : 2001:db8:7::                    PrefixLength : 64

 NextHop      : FE80::740F:0:D240:3             Preference   : 150

 Cost         : 20                              Protocol     : OSPFv3ASE

 RelayNextHop : ::                              TunnelID     : 0x0

 Interface    : GigabitEthernet 2/0/0        Flags        : D

因为RouterB上的NQA测试例与静态路由是联动的，当NQA检测到链路故障后，就迅速通知RouterB与其绑定的静态路由不可用，RouterA也不能从RouterB处学到通往2001:db8:7::/64的路由。但是RouterA可以从RouterC处学到通往2001:db8:7::/64的路由，因此可以看到通往2001:db8:7::/64的路由的出接口变为GigabitEthernet2/0/0，cost值为20。业务流量切换到链路RouterC→SwitchB。

配置文件

RouterA的配置文件

#

sysname RouterA

#

ipv6

#

ospfv3 1

 router-id 1.1.1.1

#

interface GigabitEthernet1/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:1::1/64

 ospfv3 1 area 0.0.0.0

#

interface GigabitEthernet2/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2::1/64

 ospfv3 1 area 0.0.0.0

#

return

RouterB的配置文件

#

sysname RouterB

#

ipv6

#

ospfv3 1

 router-id 2.2.2.2

 import-route static cost 10

#

interface GigabitEthernet1/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:3::1/64

#

interface GigabitEthernet2/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:1::2/64

 ospfv3 1 area 0.0.0.0

#

interface GigabitEthernet3/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:5::1/64

#

ipv6 route-static 2001:db8:7:: 64 GigabitEthernet1/0/0 FE80:1::1 track nqa admin1 test1

#

nqa test-instance admin1 test1

 test-type icmp

 destination-address ipv6 2001:db8:3::2

 frequency 3

 probe-count 1

 start now

#

return

RouterC的配置文件

#

sysname RouterC

#

ipv6

#

ospfv3 1

 router-id 3.3.3.3

 import-route static cost 20

#

interface GigabitEthernet1/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:4::1/64

#

interface GigabitEthernet2/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:2::2/64

 ospfv3 1 area 0.0.0.0

#

interface GigabitEthernet3/0/0

 undo shutdown

 ipv6 enable

 ipv6 address 2001:db8:6::1/64

#

ipv6 route-static 2001:db8:7:: 64 GigabitEthernet3/0/0 FE80:2::2

#

return
