配置公网IP FRR功能实验

原创 已于 2025-06-29 18:48:42 修改 · 907 阅读 · 16 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络 #智能路由器 #运维 #网络工程师

于 2025-06-25 11:38:23 首次发布

学习精彩网络技术老师：华为HCIA和HCIP数通eNSP实战视频课
学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6等全套视频课程
学习IPv6全套课程：IPv6组网实战从入门到精通视频课程

配置公网IP FRR后，当主链路出现故障时，流量可以快速切换到备份链路上。

组网需求

如图1所示，要求使链路B为链路A的备份。当链路A出现故障时，流量可以快速切换到链路B上。

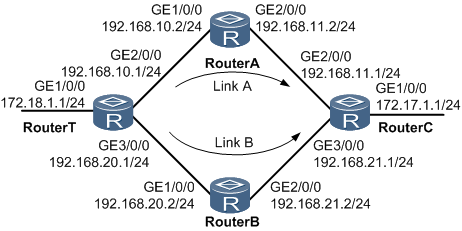

图1 配置公网IP FRR功能组网图

配置思路

采用如下的思路配置公网IP FRR功能：

在各路由器上使能OSPF基本功能，使各路由器之间可以相互学习路由。

在RouterT和RouterC的接口GE3/0/0上配置较大的Cost值，使OSPF优选链路A。

在RouterT上配置Route-Policy，配置备份下一跳和备份出接口，使能公网IP FRR功能，使链路B为链路A的备份。

数据准备

为完成此配置例，需准备如下的数据：

OSPF接口的Cost值100。

配置Route-Policy名称和节点号，配置备份下一跳192.168.20.2以及备份出接口GE3/0/0。

操作步骤
  1. 配置各接口的IP地址（略）
  2. 在RouterT、RouterA、RouterB和RouterC上配置OSPF（略）
  3. 配置OSPF接口的Cost值

# 在RouterT的GigabitEthernet3/0/0接口上配置Cost值，使OSPF优选链路A。

[RouterT] interface gigabitethernet 3/0/0

[RouterT-GigabitEthernet3/0/0] ospf cost 100

[RouterT-GigabitEthernet3/0/0] quit

# 在RouterC的GigabitEthernet3/0/0接口上配置较大的Cost值，使OSPF优选链路A。

[RouterC] interface gigabitethernet 3/0/0

[RouterC-GigabitEthernet3/0/0] ospf cost 100

[RouterC-GigabitEthernet3/0/0] quit

  1. 配置Route-Policy

# 在RouterT上配置Route-Policy，配置备份下一跳和备份出接口。同时配置if-match项，限制应用范围。

[RouterT] ip ip-prefix frr1 permit 172.17.1.1 24

[RouterT] route-policy ip_frr_rp permit node 10

[RouterT-route-policy] if-match ip-prefix frr1

[RouterT-route-policy] apply backup-nexthop 192.168.20.2

[RouterT-route-policy] apply backup-interface gigabitethernet 3/0/0

[RouterT-route-policy] quit

  1. 使能公网IP FRR功能

[RouterT] ip frr route-policy ip_frr_rp

# 在RouterT上查看备份出接口和备份下一跳信息。

[RouterT] display ip routing-table 172.17.1.0 verboseRoute Flags: R - relay, D - download

to fib

------------------------------------------------------------------------------

Routing Table : Public

Summary Count : 1

Destination: 172.17.1.0/24

     Protocol: OSPF            Process ID: 1

   Preference: 10                    Cost: 3

      NextHop: 192.168.10.2     Neighbour: 0.0.0.0

        State: Active Adv             Age: 00h06m49s

          Tag: 0                 Priority: low

        Label: NULL               QoSInfo: 0x0

   IndirectID: 0x0

 RelayNextHop: 0.0.0.0          Interface: GigabitEthernet2/0/0

     TunnelID: 0x0                  Flags:  D

   BkNextHop: 192.168.20.2  BkInterface: GigabitEthernet3/0/0

      BkLabel: NULL           SecTunnelID: 0x0

 BkPETunnelID: 0x0        BkPESecTunnelID: 0x0

 BkIndirectID: 0x0

  1. 当不需要IP FRR功能时，配置undo ip frr命令进行去使能操作

[RouterT] undo ip frr

# IP FRR去使能后，查看备份出接口和备份下一跳的信息。

[RouterT] display ip routing-table 172.17.1.0 verboseRoute Flags: R - relay, D - download

to fib

------------------------------------------------------------------------------

Routing Table : Public

Summary Count : 1

Destination: 172.17.1.0/24

     Protocol: OSPF            Process ID: 1

   Preference: 10                    Cost: 3

      NextHop: 192.168.10.2     Neighbour: 0.0.0.0

        State: Active Adv             Age: 00h00m01s

          Tag: 0                 Priority: low

        Label: NULL               QoSInfo: 0x0

   IndirectID: 0x0

 RelayNextHop: 0.0.0.0          Interface: GigabitEthernet2/0/0

     TunnelID: 0x0                  Flags:  D

配置文件

RouterT的配置文件

#

 sysname RouterT

#

ip frr route-policy ip_frr_rp

#

interface GigabitEthernet2/0/0

 ip address 192.168.10.1 255.255.255.0

#

interface GigabitEthernet3/0/0

 ip address 192.168.20.1 255.255.255.0

 ospf cost 100

#

interface GigabitEthernet1/0/0

 ip address 172.18.1.1 255.255.255.0

#

ospf 1

 area 0.0.0.0

  network 192.168.10.0 0.0.0.255

  network 192.168.20.0 0.0.0.255

area 0.0.0.1

  network 172.18.1.0 0.0.0.255

#

ip ip-prefix frr1 index 10 permit 172.17.1.0 24

#

route-policy ip_frr_rp permit node 10

 if-match ip-prefix frrl

 apply backup-nexthop 192.168.20.2

 apply backup-interface GigabitEthernet3/0/0

#

return

RouterA的配置文件

#

 sysname RouterA

#

interface GigabitEthernet1/0/0

 ip address 192.168.10.2 255.255.255.0

#

interface GigabitEthernet2/0/0

 ip address 192.168.11.2 255.255.255.0

#

ospf 1

 area 0.0.0.0

  network 192.168.10.0 0.0.0.255

  network 192.168.11.0 0.0.0.255

#

return

RouterB的配置文件

#

 sysname RouterB

#

interface GigabitEthernet1/0/0

 ip address 192.168.20.2 255.255.255.0

#

interface GigabitEthernet2/0/0

 ip address 192.168.21.2 255.255.255.0

#

ospf 1

 area 0.0.0.0

  network 192.168.20.0 0.0.0.255

  network 192.168.21.0 0.0.0.255

#

return

RouterC的配置文件

#

 sysname RouterC

#

interface GigabitEthernet1/0/0

 ip address 172.17.1.1 255.255.255.0

#

interface GigabitEthernet2/0/0

 ip address 192.168.11.1 255.255.255.0

#

interface GigabitEthernet3/0/0

 ip address 192.168.21.1 255.255.255.0

 ospf cost 100

#

ospf 1

 area 0.0.0.0

  network 192.168.11.0 0.0.0.255

  network 192.168.21.0 0.0.0.255

area 0.0.0.2

  network 172.17.1.0 0.0.0.255

#

return
