【verilog】 VL2 异步复位的串联T触发器

VL2 异步复位的串联T触发器

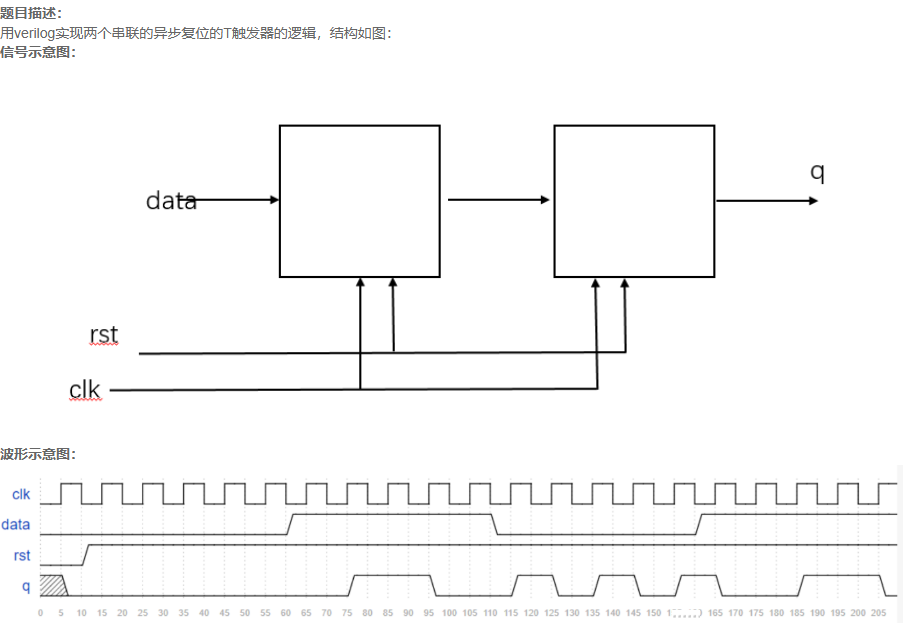

要求：

思路一：先写一个T触发器模块，再例化使用

`timescale 1ns/1ns
module Tff_2 (
input wire data, clk, rst,
output  q
);
//*************code***********//
wire q1;
Tff tf1(clk , rst , data , q1);
Tff tf2(clk , rst , q1 , q);

//*************code***********//
endmodule

module Tff(
    input clk , rst ,
    input data,
    output  reg q
);

always @(posedge clk , negedge rst ) begin
    if(!rst) q <= 0;
    else
        q <= (data) ? (~q) : q ;
end
endmodule

注意：
1.Tff模块得用 <= 非阻塞赋值

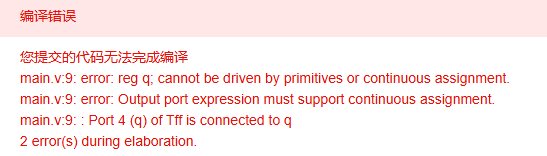

2.Tff_2里边的q得用wire类型，因为reg类型不能在例化语句里用，否则报错

总结一下阻塞赋值和非阻塞赋值：
✅ 阻塞赋值（=）
1.顺序执行：像 C 语言一样，一条语句执行完才执行下一条。
2.立即更新：赋值右边计算后，左边变量立刻被更新，后续语句看到的是新值。
3.通常用于 组合逻辑（如 always @(*) 块）。
✅ 非阻塞赋值（<=）
1.并行调度：所有非阻塞赋值的右边先计算，等到块结束时再同时更新左边。
2.延迟更新：在当前 always 块内，读取的仍是旧值。
3.通常用于 时序逻辑（如 always @(posedge clk) 块）。
解释：
“块结束时”指的是 当前过程块（always 或 initial 块）中所有语句的执行逻辑完成之后，具体来说是非阻塞赋值（<=）的赋值动作被调度到仿真时间步的末尾才真正执行。
例子：

always @(posedge clk) begin
    a <= b;
    c <= a;
end

执行流程如下：

1.在 posedge clk 触发后，进入 always 块。
2.
计算 a <= b 的右边值（即 b 的当前值）。
计算 c <= a 的右边值（注意：这里用的是 a 的当前值，不是刚要被赋的新值）。
这些右边的值被暂存起来，但不立即更新左边变量。
当整个 always 块中的所有语句都处理完（即“块结束”），仿真器进入 NBA Region。
3.
在 NBA Region 中，同时将暂存的值赋给左边变量：
a 被更新为 b 的旧值，
c 被更新为 a 的旧值。

对比阻塞赋值

always @(posedge clk) begin
    a = b;
    c = a;  // 这里 a 已经是新值！
end

第二行看到的 a 是第一行刚刚更新后的值。
不明白就记住吧：
“组合用 =，时序用 <=”。

思路二：

`timescale 1ns/1ns
module Tff_2 (
input wire data, clk, rst,
output reg q
);
//*************code***********//
reg t;
always @(posedge clk , negedge rst) begin
    if(!rst) begin t <= 0; q <= 0; end
    else
        // t <= (data) ? (~t) : t;
        // q <= t ? (~q) : q;
        if(data) t <= ~t;
        if(t) q <= (~q);


end

//*************code***********//
endmodule

推荐使用

if(data) t <= ~t;
if(t) q <= (~q);

最好是写两个always块

`timescale 1ns/1ns
module Tff_2 (
input wire data, clk, rst,
output reg q
);
//*************code***********//
reg t;
always @(posedge clk , negedge rst) begin
    if(!rst) t <= 0;
    else
        if(data) t <= ~t;
end


always @(posedge clk , negedge rst) begin
    if(!rst) q <= 0;
    else
        if(t) q <= ~q;
end
//*************code***********//
endmodule
