【verilog】VL5 位拆分与运算

VL5 位拆分与运算

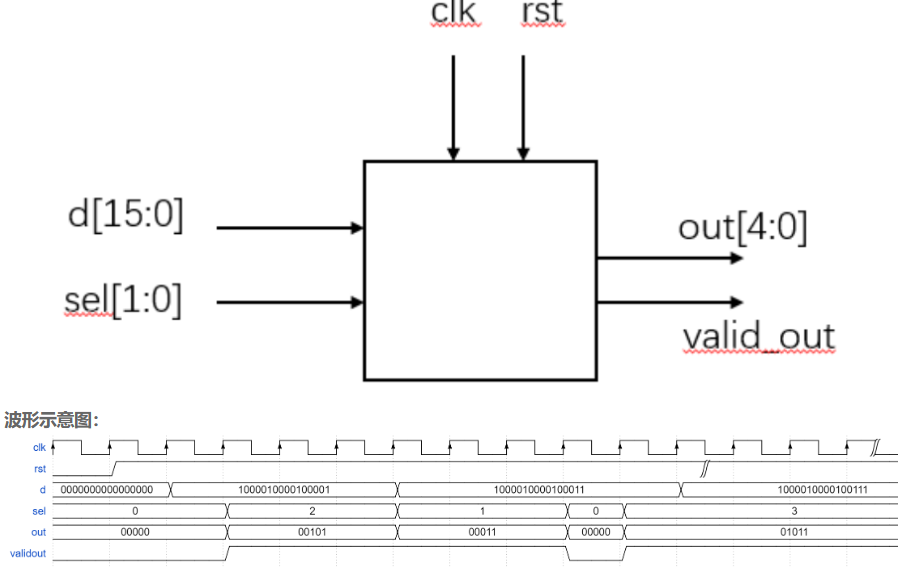

题目描述：
现在输入了一个压缩的16位数据，其实际上包含了四个数据[3:0][7:4][11:8][15:12],
现在请按照sel选择输出四个数据的相加结果,并输出valid_out信号（在不输出时候拉低）
0: 不输出且只有此时的输入有效
1：输出[3:0]+[7:4]
2：输出[3:0]+[11:8]
3：输出[3:0]+[15:12]

写法一：

`timescale 1ns/1ns

module data_cal(
input clk,
input rst,
input [15:0]d,
input [1:0]sel,

output  reg [4:0] out,
output validout
);
//*************code***********//
assign validout = rst & (sel != 0);

reg [15:0] temp;

always @(*)
    if(sel == 0) temp = d;

always @(*) begin
    if(!rst) out <= 0;
    else  begin
        case(sel)
        2'b00: out = 0;
        2'b01: out = temp[3:0]+ temp[7:4];
        2'b10: out = temp[3:0]+ temp[11:8];
        2'b11: out = temp[3:0]+ temp[15:12];
        default:out = 0;
        endcase
    end
end

//*************code***********//
endmodule

写法二：

`timescale 1ns/1ns
module data_cal(
input clk,
input rst,
input [15:0]d,
input [1:0]sel,

output  reg [4:0] out,
output validout
);
//*************code***********//
assign validout = rst & (sel != 0);
reg [15:0] temp;
always @(posedge clk , negedge rst) begin
    if(!rst) temp <= 0;
    else    if(sel == 0) temp <= d;
end
always @(*) begin
        case(sel)
        2'b00: out = 0;
        2'b01: out = temp[3:0]+ temp[7:4];
        2'b10: out = temp[3:0]+ temp[11:8];
        2'b11: out = temp[3:0]+ temp[15:12];
        default:out = 0;
        endcase
end
//*************code***********//
endmodule

比较：
写法一temp部分会产生latch
写法二更好

补充：
什么情况下会产生 latch？
只有在 组合逻辑过程块（always @(*)） 中，变量未在所有分支赋值时，才会推断 latch。

总结：
1.wire 用 assign，reg 用 always
2.要存储，用时钟
3.从输出波形看，sel 和 out 同步变化，所以可以用组合逻辑。

关于采样

always @(posedge clk , negedge rst) begin
    if(!rst) temp <= 0;
    else    if(sel == 0) temp <= d;
end

在时钟上升沿时，如果sel == 0,则d会给temp,
也就是说，d是和sel同周期的那个d。
这样也符合要求：sel=0: 不输出且只有此时的输入有效 。
另外，
假设rst 固定为1 ， sel 固定为 0 ，那么temp的变化比d晚一拍。

注意：这种写法不对，因为组合逻辑块不能用 <= 非阻塞赋值。

always @(*) begin
    if(!rst) temp <= 0;
    else    if(sel == 0) temp <= d;
end
