petalinux kernel bootargs相关参数设置

kernel bootargs的设置也很重要。设置得不正确的话,会无法启动kernel。例如:卡在Starting kernel …进不去。

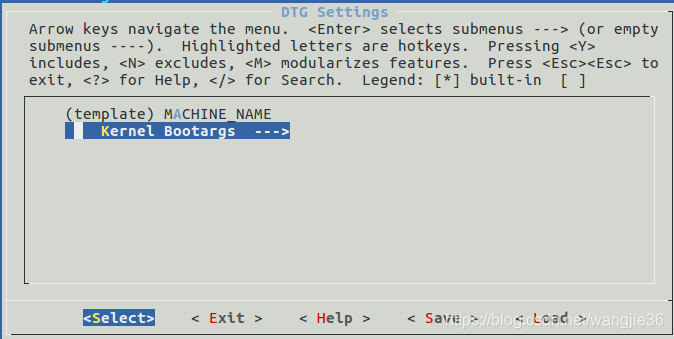

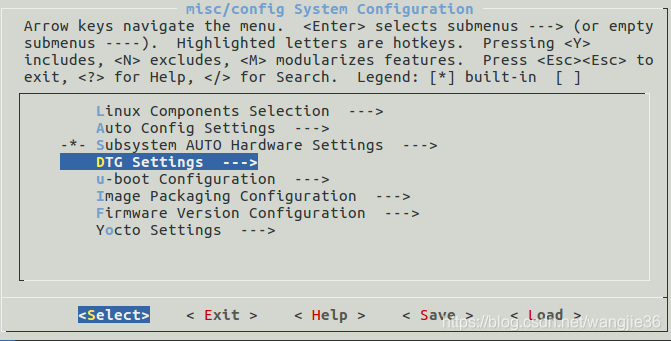

它允许 PetaLinux 在 DTS 中自动生成内核启动命令行设置,或者传递 PetaLinux 用户定义的内核启动命令行设置。

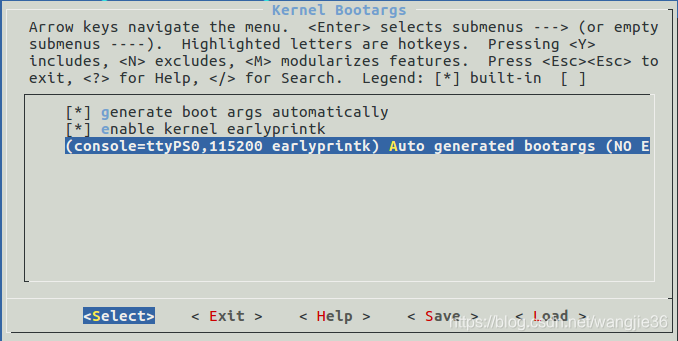

bootargs参数默认是:console=ttyPS0,115200 earlyprintk。用户可以自定义。
rootargs中的参数说明:
rootwait :代表无限等待下去,直到相关底层准备完毕。
console : 指定串口及波特率。
earlyprintk :打印早期的启动信息。
root :指定根文件系统的位置。
rootfstype :指定根文件系统的类型。
mem :指定内存大小。


FIT 镜像是默认可引导镜像格式:默认情况下,FIT 镜像
