HMC7043和HMC7044芯片配置使用

  一，HMC7043芯片

MC7043独特的特性是对14个通道分别进行独立灵活的相位管理。所有14个通道均支持频率和相位调整。这些输出还可针对50 Ω或100 Ω内部和外部端接选项进行编程。HMC7043器件具有RF SYNC功能，支持确定性同步多个HMC7043器件，即确保所有时钟输出从同一时钟沿开始。可通过改写嵌套式HMC7043或SYSREF控制单元/分频器，然后重新启动具有新相位的输出分频器来实现。MC7043芯片支持3.2G信号发生。

1，硬件原理图：

（1）HMC7043电路图：

（2）芯片管脚图：

2，芯片读写操作：

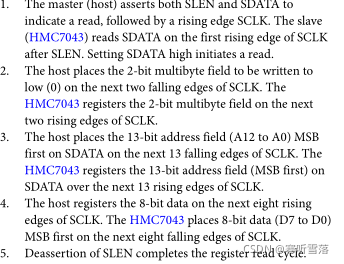

（1），读

（2），写
