ZYNQ使用Tri Mode Ethernet MAC千兆网光通信

一，原理

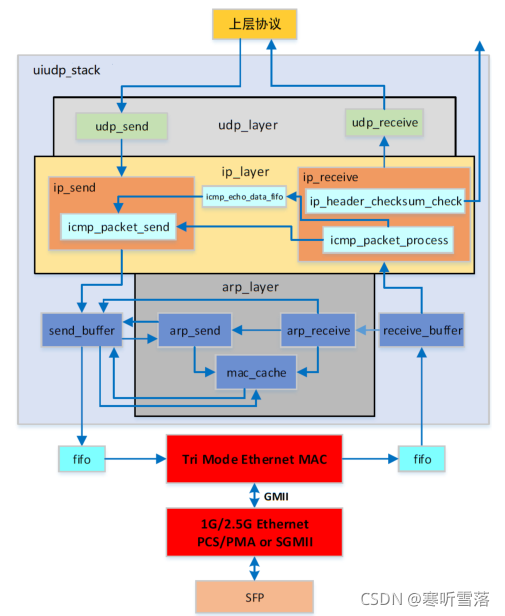

 SFP 接口的 FPGA 开发板可以通过安装 SFP 转 RJ45 模块或者直接通过光纤进行以太网通信。上层协议就是用户实际收发的有效数据部分，而“Tri Mode Ethernet MAC”IP 核负责处理以太网的 MAC，以及通过 GMII 接口和“1G/2.5G Ethernet PCS/PMA or SGMII”IP 的接口 GMII 接口通信。

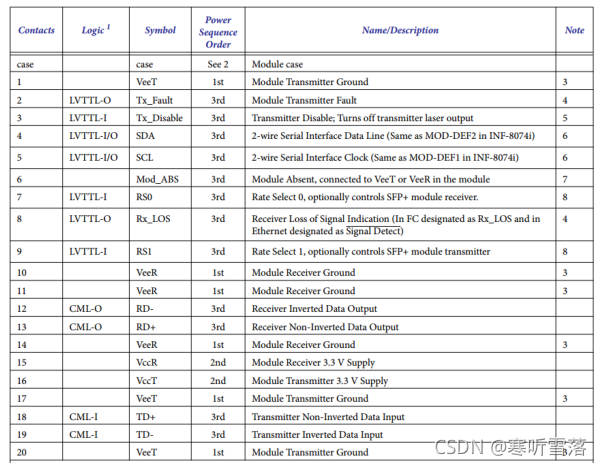

 2，SFP 信号定义 ：SFP 屏蔽笼插入千兆 SFP 转 RJ45 电口或者光模块。

3，原理图

需要将Tri Mode Ethernet MAC与1G/2.5G Ethernet PCS/PMA or SGMII之间通过GMII接口互联。TriMode Ethernet MAC IP核工作时钟源为1G/2.5G Ethernet PCS/PMA or SGMII输出的userclk2，频率为 125MHz。同时，userclk2 也与 GMII 接口的各信号同步，GMII 接口连接如下图所示。
