Allegro PCB对多个元件整体移动

最新推荐文章于 2025-06-25 10:04:28 发布
原创 最新推荐文章于 2025-06-25 10:04:28 发布 · 9.6k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#其他

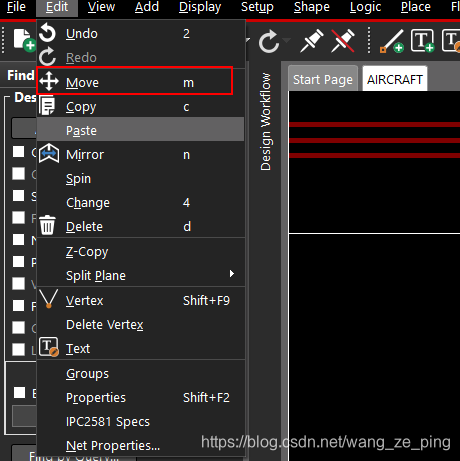

选中点击Edit中的Move（或者点击自定义的移动快捷键）
在这里插入图片描述

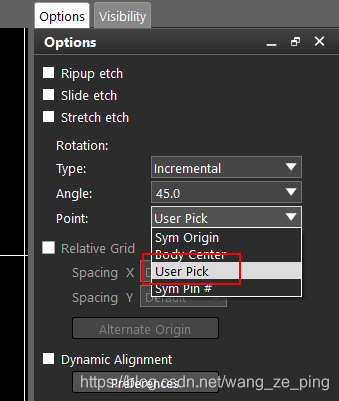

选择options中point的user pick，如下图所示：
在这里插入图片描述
左键框选多个元器件进行旋转

Allegro同时旋转多个元件的方法
