本文详细讲解了如何在多页原理图中使用Off-PageConnector建立电气连接，涉及页码调整、Annotate工具的应用以及错误排查。通过实例演示了修改页数和正确设置分页符的重要性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

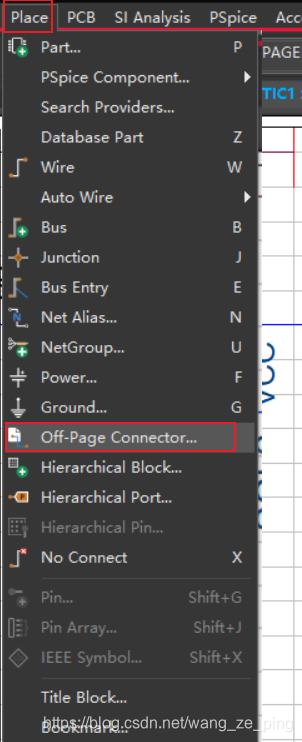

由于有时原理图有多页，且需要将不同页某些网络之间构成电气连接，需要放置Off-Page Connector,如下图所示：

放置后如下图所示，注意要构成电气连接的不同页之间都要放置下面相同分页符，才会构成网络连接

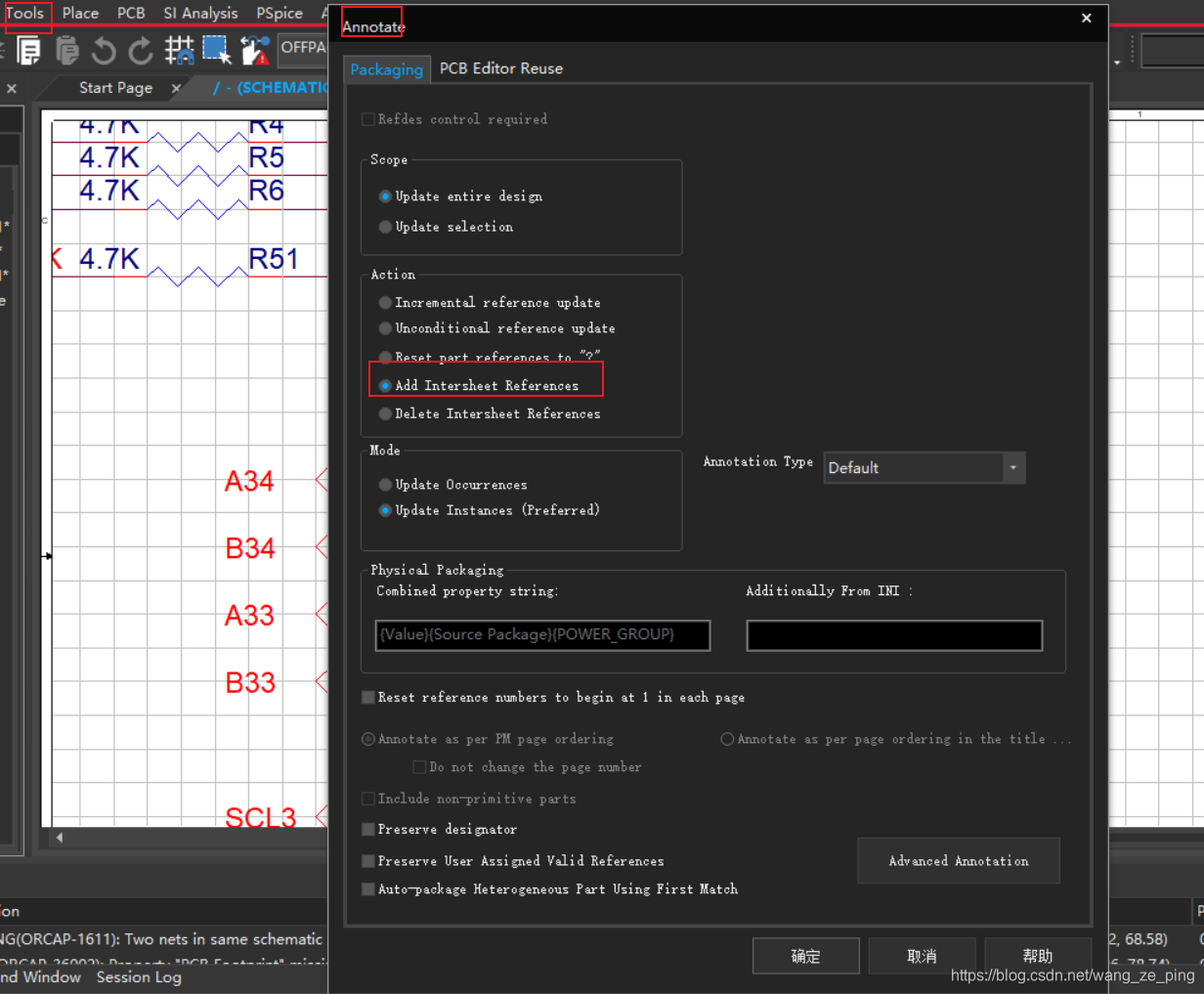

如果要观察哪两页构成分页符的电气连接，选中dsn文件，点击tools中的Annotate，如下图所示：

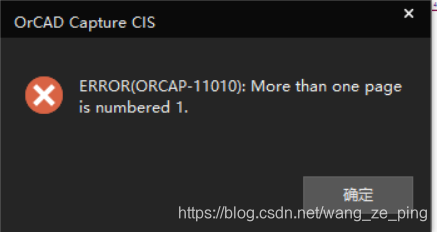

如果出现下述错误，说明不同的原理图页之间存在相同的页码，双击右下角的title，修改page count和page number

修改完成之后，正常情况下如下图所示：
在这里插入图片描述

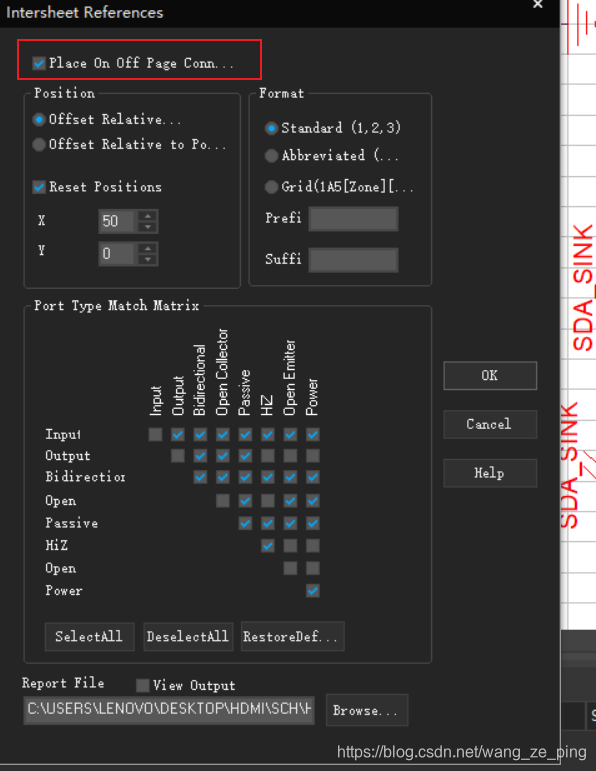

如果不想显示上图中的2，点击Tools中Annotate，进入之后点击确定后，如下图所示：

点击ok
