Allegro PCB对某个网络进行高亮

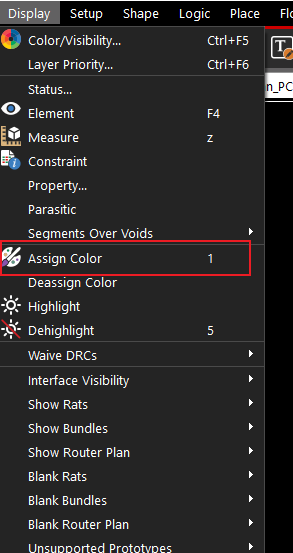

1：点击Display中的Assign Color（或者自定义的快捷键1）,如下图所示：
在这里插入图片描述

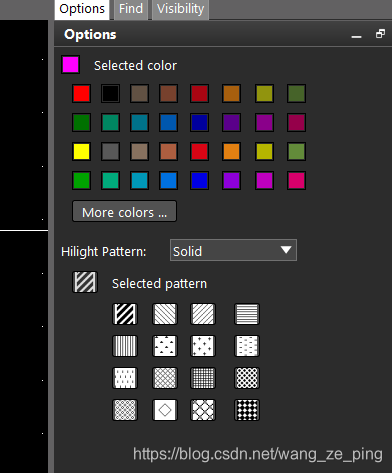

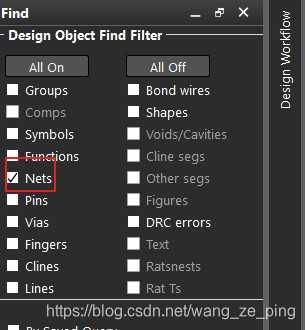

2：在Options面板中选择一个颜色，在Find面板中选中Net（如果要对器件高亮可以选择Symbol）
在这里插入图片描述

3：点击某个网络后，就自动高亮了

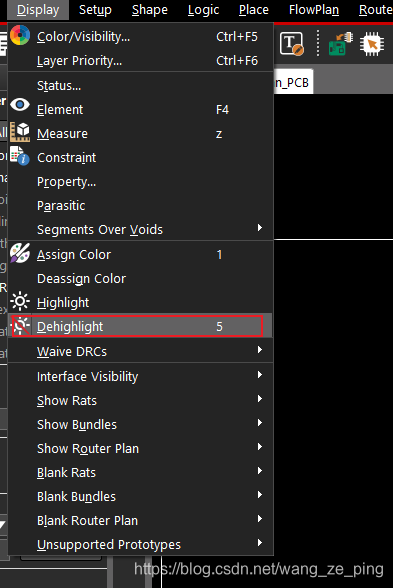

如果想对某个已经高亮的网络恢复之前的状态，即取消高亮，点击Display中的Dehilight(或者自定义的快捷键5)
在这里插入图片描述

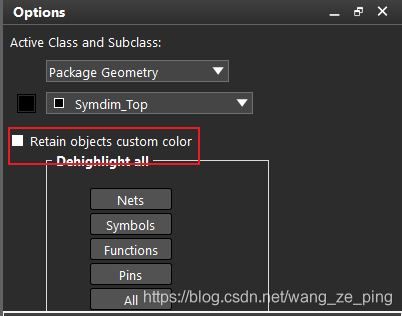

在Find面板中选中Net，在Options面板中将Retain objects取消勾选（这一步很重要，否则无法正常取消高亮）

选中待取消的引脚网络即可取消高亮
