1、首先用PadsStack Editor软件制作好相应尺寸的过孔后，保存在相应的路径

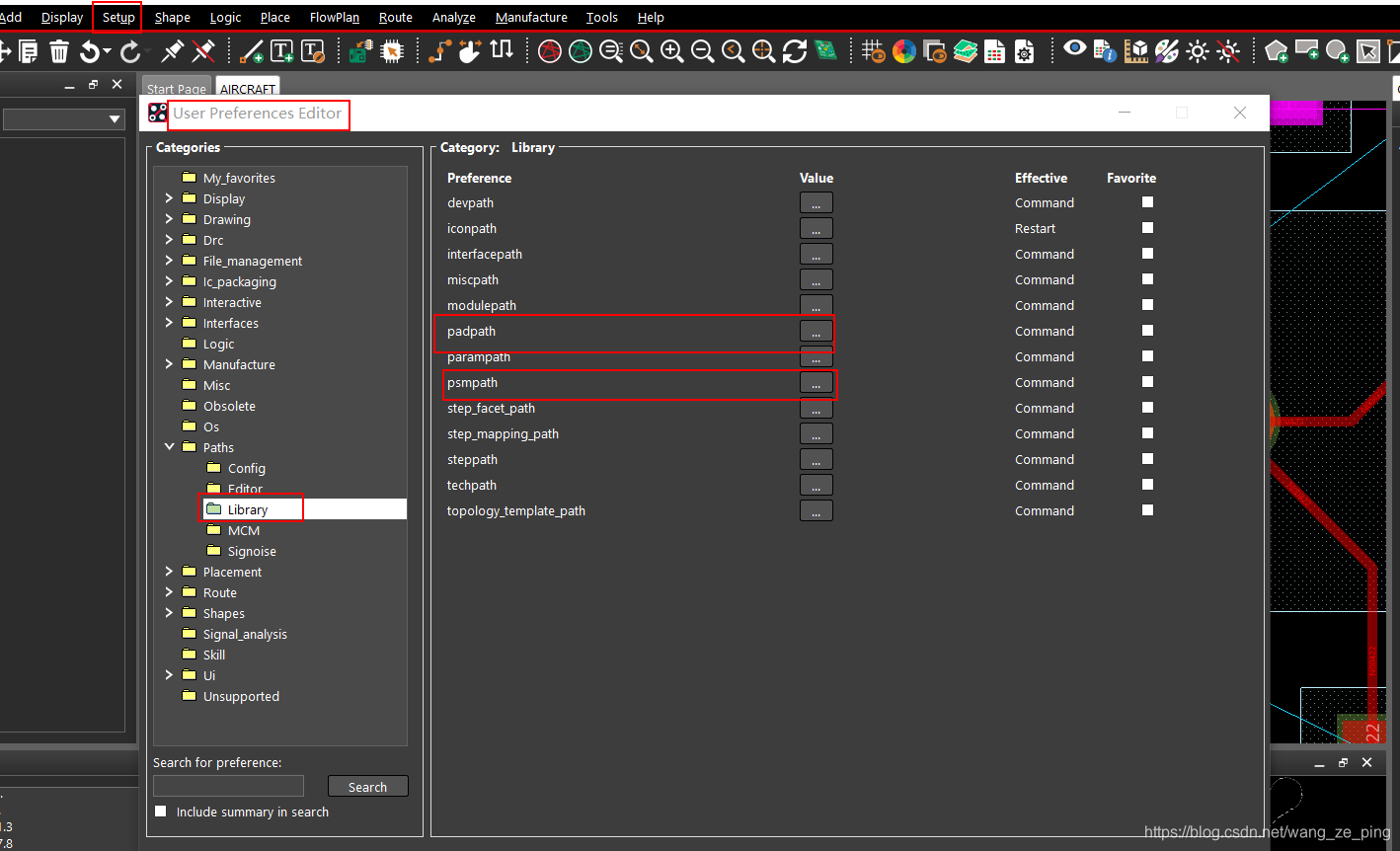

2、在Allegro PCB编辑页面中找到setup中的User Preference，如下图所示：
在这里插入图片描述

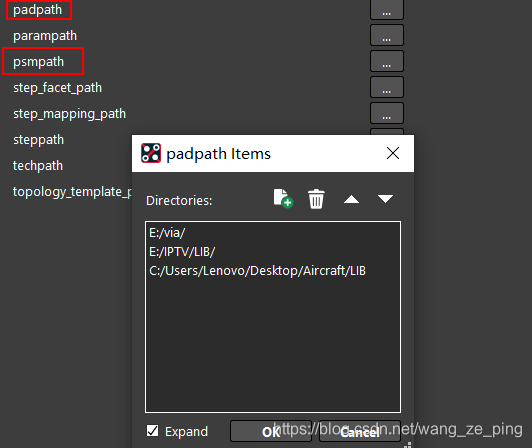

3、分别在padpath和psmpath中选择上述中制作焊盘保存相应的路径：

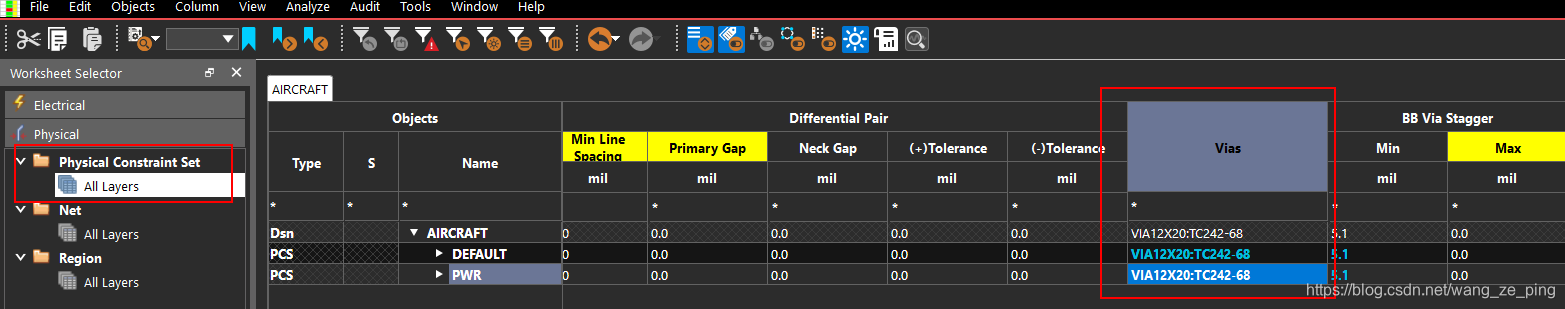

4、选择规则管理器中的physical ，如下图所示选择相应的过孔：
