Allegro PCB同时走多跟网络线以及颜色设置

双线同步布线技巧：RXD/TXD快速连通与颜色管理
最新推荐文章于 2023-10-09 16:08:07 发布
原创 最新推荐文章于 2023-10-09 16:08:07 发布 · 5.5k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#其他

本文介绍了如何在电路设计中同时处理RXD和TXD引脚的布线，通过addconnect功能一次性连接，并强调了顶层红线、底层蓝线的传统颜色规范。

在这里插入图片描述

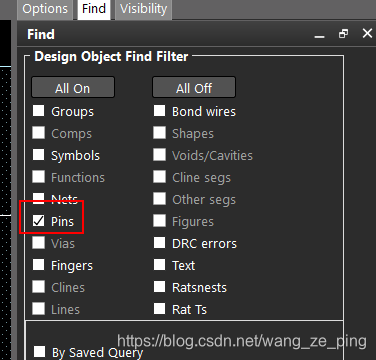

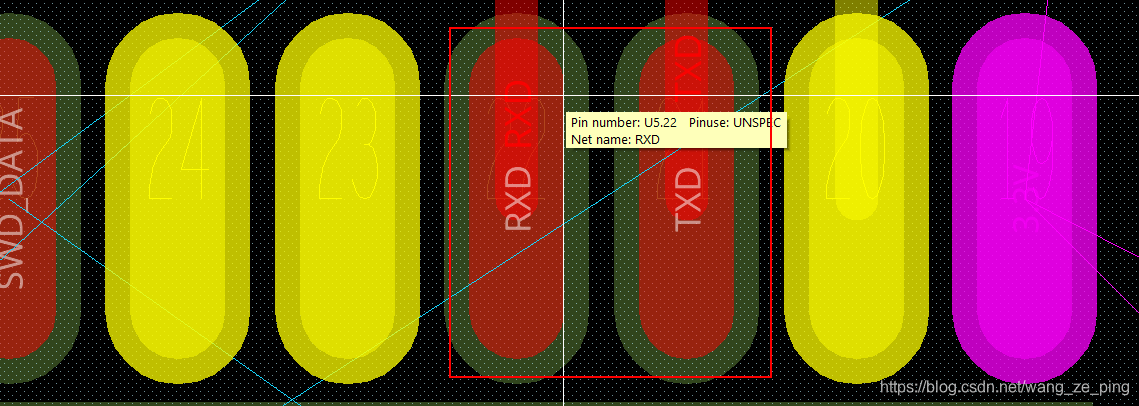

例如同时对RXD和TXD布线，首选选中这两个引脚，如下图设置：
在这里插入图片描述
然后add connect（或者按照自己的快捷键w）就可以同时走多条网络线；

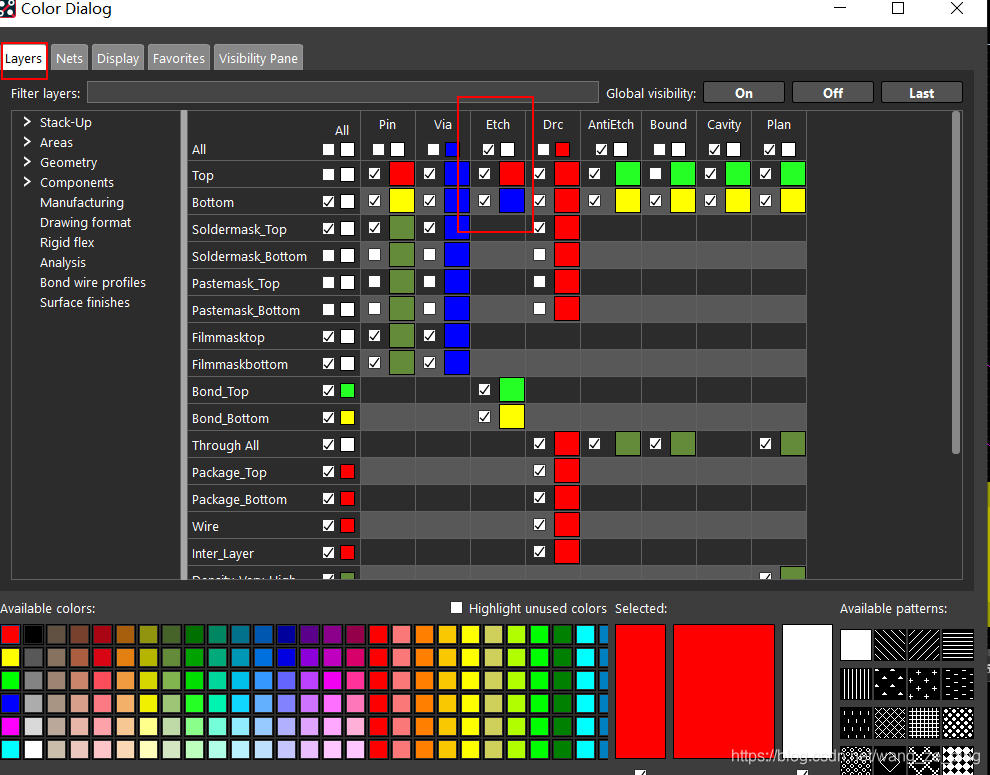

颜色设置：对top层和bottom层的走线改变颜色，选择颜色管理器，在layers中的Etch中选择颜色，例如常规在顶层布红色线，底层布蓝色线；如下图所示：
在这里插入图片描述
