【UGUI】不规则按钮,只响应有相素位置的点击

为解决Unity中UGUI不规则按钮响应难题,本文介绍了一款脚本,该脚本可使按钮仅在其有像素的区域响应,极大简化了复杂UI设计的交互设置。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

 大多数时候,美术人员为了UI美观,会设计并提供一些不规则的按钮,而Unity中UGUI只能实现按钮的方块形相应区域,或者某些简单的规则图形相应区域,不过还要手动设置这些不规则区域。UI数量大时会非常麻烦。

使用如下脚本,经过简单设置后,可以使按钮只响应有像素的区域。

using UnityEngine;
using UnityEngine.UI;
using System.Collections;

public class AlphaButtonClickMask : MonoBehaviour, ICanvasRaycastFilter
{
    protected Image _image;

    public void Start()
    {
        _image = GetComponent<Image>();

        Texture2D tex = _image.sprite.texture as Texture2D;

        bool isInvalid = false;
        if (tex != null)
        {
            try
            {
                tex.GetPixels32();
            }
            catch (UnityException e)
            {
                Debug.LogError(e.Message);
                isInvalid = true;
            }
        }
        else
        {
            isInvalid = true;
        }

        if (isInvalid)
        {
            Debug.LogError("This script need an Image with a readbale Texture2D to work.");
        }
    }

    public bool IsRaycastLocationValid(Vector2 sp, Camera eventCamera)
    {
        Vector2 localPoint;
        RectTransformUtility.ScreenPointToLocalPointInRectangle(_image.rectTransform, sp, eventCamera, out localPoint);

		Vector2 pivot = _image.rectTransform.pivot;
		Vector2 normalizedLocal = new Vector2(pivot.x + localPoint.x / _image.rectTransform.rect.width, pivot.y + localPoint.y / _image.rectTransform.rect.height);
        Vector2 uv = new Vector2(
            _image.sprite.rect.x + normalizedLocal.x * _image.sprite.rect.width,
            _image.sprite.rect.y + normalizedLocal.y * _image.sprite.rect.height );

        uv.x /= _image.sprite.texture.width;
        uv.y /= _image.sprite.texture.height;

        //uv are inversed, as 0,0 or the rect transform seem to be upper right, then going negativ toward lower left...
        Color c = _image.sprite.texture.GetPixelBilinear(uv.x, uv.y);

        return c.a> 0.1f;
    }
}

使用方法:

将脚本挂在Button上即可

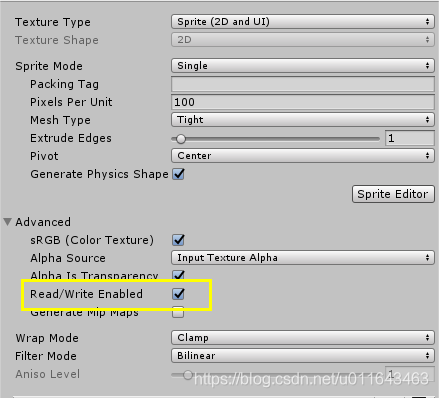

同时UI图片需要勾选Read/Write Enable

<think>我们正在讨论Unity UGUI Image的点击检测实现方法。根据用户提供的信息和引用内容,我们可以总结出几种实现方式: 1. **常规点击事件**:使用Unity自带的Button组件或EventTrigger组件来添加点击事件。 2. **忽略空白区域点击**:通过设置Image的`alphaHitTestMinimumThreshold`属性,使得只有不透明度高于阈值的区域才能响应点击(如引用[1]所示)。 3. **遮罩区域内的点击检测**:如果Image在遮罩(Mask)内,需要确保Image的Maskable属性启用(引用[2]),这样点击检测也会受到遮罩形状的限制。 4. **根据Image Type的不同,点击区域的处理**:引用[3]提到Image有多种显示类型(Simple, Sliced, Tiled, Filled),这些类型可能会影响图片的显示,但不会直接影响点击检测。不过,对于Sliced和Tiled类型,由于图片被分割或平铺,其点击区域也会应改变(即整个Image矩形区域,但受alpha阈值影响)。 下面将详细介绍这些方法: ### 方法1:常规点击事件(Button组件) 这是最简单的方法,适用于整个矩形区域都需要响应点击的情况。 **步骤**: 1. 为Image对象添加Button组件(如果不需要过渡效果,可以删除Button的Transition设置,仅使用OnClick事件)。 2. 在Button的OnClick事件中添加需要执行的方法。 **优点**:简单快捷,无需代码。 **缺点**:整个矩形区域都会响应点击,包括透明区域(除非使用alpha阈值检测)。 ### 方法2:使用EventTrigger组件 如果需要更灵活的事件(如按下、抬起、进入、退出等),可以使用EventTrigger组件。 **步骤**: 1. 为Image对象添加EventTrigger组件。 2. 在EventTrigger组件中添加需要的事件类型(如PointerClick),然后指定回调函数。 **代码示例**: ```csharp using UnityEngine; using UnityEngine.EventSystems; using UnityEngine.UI; public class ImageClickHandler : MonoBehaviour, IPointerClickHandler { public void OnPointerClick(PointerEventData eventData) { Debug.Log("Image被点击"); // 这里写点击后的逻辑 } } ``` 然后将该脚本挂载到Image对象上。 ### 方法3:忽略透明区域(Alpha Hit Test) 如果希望只有不透明度达到一定阈值的区域才响应点击,可以使用`alphaHitTestMinimumThreshold`属性(如引用[1]所示)。注意:此方法只适用于精灵(Sprite)类型的图片,且需要开启Read/Write Enabled(在图片导入设置中)。 **步骤**: 1. 确保图片的导入设置中,Read/Write Enabled已勾选(为了在运行时访问像数据)。 2. 在代码中设置`alphaHitTestMinimumThreshold`,例如在Start方法中: ```csharp GetComponent<Image>().alphaHitTestMinimumThreshold = 0.5f; // 阈值范围0~1 ``` 或者使用用户提供的CustomAlphaHitTest脚本(稍作修改,支持单个Image或多个Image): **修改后的脚本(支持单个或多个Image)**: ```csharp using System.Collections.Generic; using UnityEngine; using UnityEngine.UI; public class CustomAlphaHitTest : MonoBehaviour { public List<Image> imageComponents; // 可以拖拽多个Image public float alphaThreshold = 0.5f; void Start() { // 如果列表为空,则使用当前对象的Image组件 if (imageComponents == null || imageComponents.Count == 0) { Image img = GetComponent<Image>(); if (img != null) { img.alphaHitTestMinimumThreshold = alphaThreshold; } } else { for (int i = 0; i < imageComponents.Count; i++) { if (imageComponents[i] != null) imageComponents[i].alphaHitTestMinimumThreshold = alphaThreshold; } } } } ``` **使用说明**: - 将该脚本挂载到任意对象(比如Image对象本身)。 - 如果挂载在单个Image对象上,且imageComponents列表为空,则自动设置自身的Image组件。 - 如果挂载在管理器对象上,可以将多个Image拖拽到imageComponents列表中,统一设置。 ### 方法4:遮罩(Mask)内的点击检测 如果Image位于遮罩内,需要确保: - 父对象有Mask或RectMask2D组件。 - Image组件的Maskable属性为true(默认即为true)。 这样,Image的显示区域和点击检测区域都会被限制在遮罩形状内。 ### 注意事项 1. **性能考虑**:使用`alphaHitTestMinimumThreshold`会有额外的性能开销,因为需要检测点击位置的alpha值。对于大量图片,建议谨慎使用。 2. **图片设置**:使用alpha检测时,图片必须开启Read/Write Enabled,这会增加内存占用。 3. **事件穿透**:如果希望点击透明区域时事件穿透到下层UI,可以不设置alpha阈值,或者将阈值设为0(但这样透明区域也会响应)。通常,我们设置一个大于0的阈值(如0.5)来过滤掉透明区域。 ### 完整示例:带透明检测的点击 假设我们有一个Image,希望点击非透明区域时触发事件,并且该Image在遮罩内。 步骤: 1. 导入图片,在Inspector中设置Read/Write Enabled为true。 2. 创建一个UI Image,并设置图片。 3. 为Image对象添加CustomAlphaHitTest脚本,设置alphaThreshold(如0.5)。 4. 为Image对象添加EventTrigger组件,并添加PointerClick事件,或者使用Button组件(但Button组件会响应整个矩形,所以需要配合alpha检测)。 注意:Button组件在点击透明区域时虽然会触发,但我们可以通过alpha检测过滤掉,所以实际效果是只有非透明区域会触发Button的点击事件。 ### 代码示例:结合Button和alpha检测 我们可以直接使用Button组件,然后设置alphaHitTestMinimumThreshold。 ```csharp using UnityEngine; using UnityEngine.UI; public class ButtonWithAlpha : MonoBehaviour { public float alphaThreshold = 0.5f; void Start() { GetComponent<Image>().alphaHitTestMinimumThreshold = alphaThreshold; } } ``` 将上述脚本挂载到有Button组件的Image对象上,这样Button的点击就只会在不透明区域生效。 ### 总结 根据需求选择合适的方法: - 整个矩形区域点击:使用Button或EventTrigger。 - 非透明区域点击:使用`alphaHitTestMinimumThreshold`配合Button或EventTrigger。 - 遮罩内点击:确保Maskable启用,并设置父对象有遮罩组件。 §§关问题§§ 1. Unity UGUI中如何实现图片的透明区域不响应点击? 2. 如何优化Unity中大量UI的点击检测性能? 3. Unity中如何实现不规则形状按钮(如圆形按钮)?</think>在 Unity 中实现 UGUI Image 的点击检测有多种方法,以下是详细的实现方案和注意事项: ### 一、基础点击检测方法 1. **使用 Button 组件** ```csharp using UnityEngine; using UnityEngine.UI; public class ImageClickHandler : MonoBehaviour { void Start() { Button btn = GetComponent<Button>(); btn.onClick.AddListener(() => { Debug.Log("Image 被点击"); // 添加点击逻辑 }); } } ``` - 将 `Button` 组件添加到 Image 对象上 - 支持悬停/按下等状态效果[^3] - 优点:无需额外代码,可视化配置简单 2. **使用 EventTrigger 组件**(适合复杂事件) ```csharp using UnityEngine; using UnityEngine.EventSystems; using UnityEngine.UI; public class ImageEventTrigger : MonoBehaviour, IPointerClickHandler { public void OnPointerClick(PointerEventData eventData) { Debug.Log($"点击位置: {eventData.position}"); // 自定义点击逻辑 } } ``` - 支持更多事件类型:`PointerEnter`、`PointerExit` 等 - 在 Inspector 中添加 `EventTrigger` 组件后挂载脚本 --- ### 二、透明区域点击过滤(关键需求) 通过设置透明度阈值忽略空白区域点击[^1]: ```csharp using UnityEngine; using UnityEngine.UI; public class AlphaHitController : MonoBehaviour { [Range(0, 1)] public float alphaThreshold = 0.5f; // 透明度阈值 void Start() { Image image = GetComponent<Image>(); image.alphaHitTestMinimumThreshold = alphaThreshold; } } ``` **实现步骤**: 1. 在图片导入设置中启用 **Read/Write Enabled** ![](https://docs.unity3d.com/uploads/Main/TextureImporterReadWrite.png) 2. 将脚本挂载到 Image 对象上 3. 调整阈值(0.1-0.5 效果最佳) --- ### 三、遮罩环境下的特殊处理 当 Image 位于 Mask 组件下时[^2]: 1. 确保父对象有 `Mask` 或 `RectMask2D` 组件 2. 检查 Image 的 **Maskable** 属性已启用 3. 点击检测会自动限制在遮罩区域内 --- ### 四、不同 Image Type 的注意事项 | Image 类型 | 点击检测特性 | 使用建议 | |---------------|-------------------------------------|-------------------------| | **Simple** | 整个矩形区域响应点击 | 基础按钮 | | **Sliced** | 九宫格区域均可点击 | 可拉伸按钮 | | **Tiled** | 平铺区域整体响应 | 背景纹理 | | **Filled** | 只响应填充区域(适合进度条) | 动态进度交互 | --- ### 五、性能优化建议 1. 避免在 Update 中检测点击,使用事件系统 2. 对静态 UI 启用 **Raycast Target** 减少检测开销 3. 移动端使用 `EventSystem.current.IsPointerOverGameObject()` 防止穿透 ```csharp void Update() { if (Input.GetMouseButtonDown(0) && !EventSystem.current.IsPointerOverGameObject()) { // 处理非UI区域的点击 } } ``` --- ### 常见问题解决 **问题:透明区域仍响应点击** - 检查图片是否开启 Read/Write Enabled - 确认 alphaThreshold 值 >0(0.01 可过滤完全透明区域) **问题:点击响应** - 确认 Canvas 的 Render Mode 匹配场景(Overlay 需启用 Graphic Raycaster) - 检查 Image 的 Raycast Target 是否勾选 --- **最佳实践**: 1. 简单按钮 → 直接使用 Button 组件 2. 不规则图形 → 启用 alphaHitTestMinimumThreshold 3. 动态元 → 结合 EventTrigger 实现复杂交互
