Zynq7000 系列通过Boardfiles快速创建创PL 端 ETH 的 vivado 工程

上一个章节介绍了Boardfiles的安装，这节，就来介绍下，如果利用Boardfile快速生成一个以太网的Viviado工程。

1、创建工程时，选择开发板

2、创建一个Block Design

起个名字，例如pleth

3、把zynq添加进来

4、应用开发板的预设

5、把AXI 1G/2.5G Ethernat Subsystem添加进来

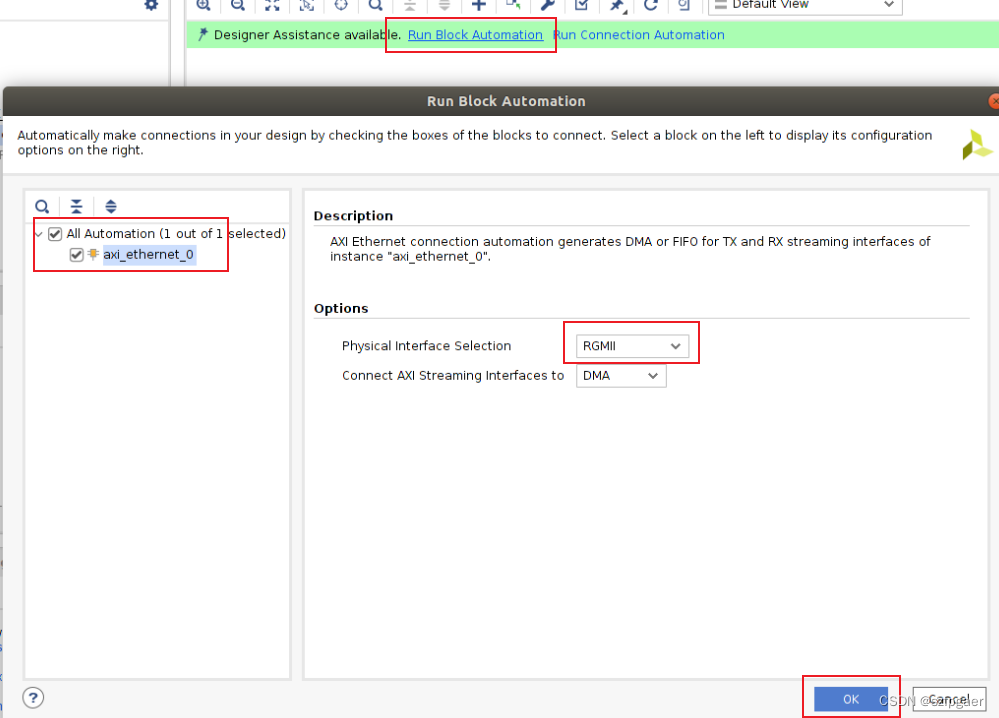

6、应用axi ethernat 的预设

7、手动打开ZYNQ的 HP0接口

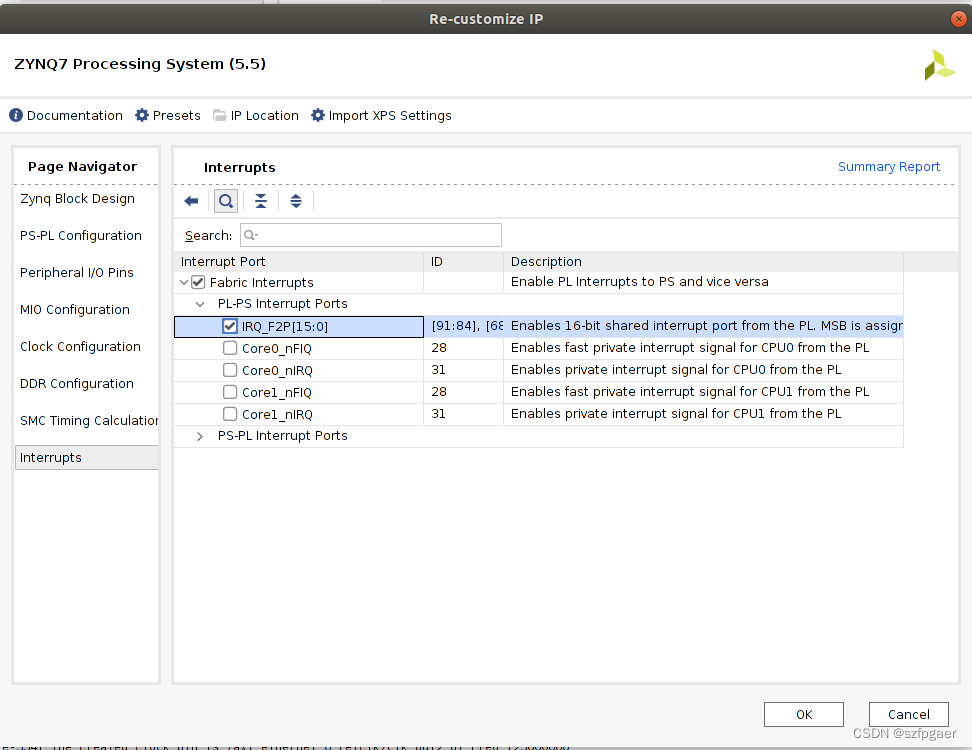

8、打开ZYNQ的中断

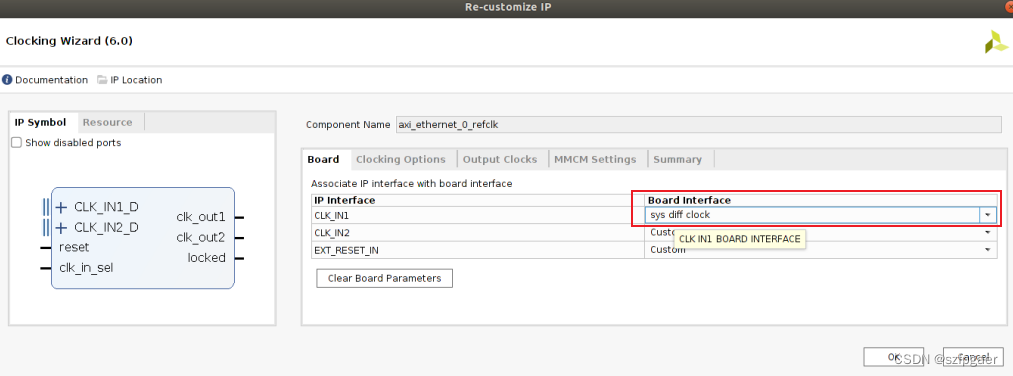

9、PLL选择sys_diff_clock

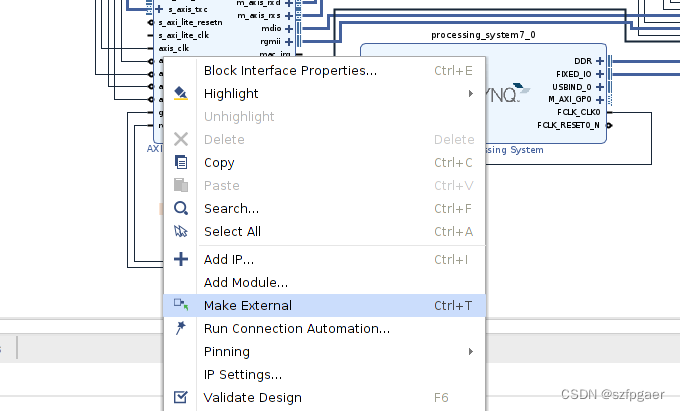

10、然后在WIZ IP的时钟输入引脚点击右键，Make External

11、经过几次的自动连线后，结果如下图

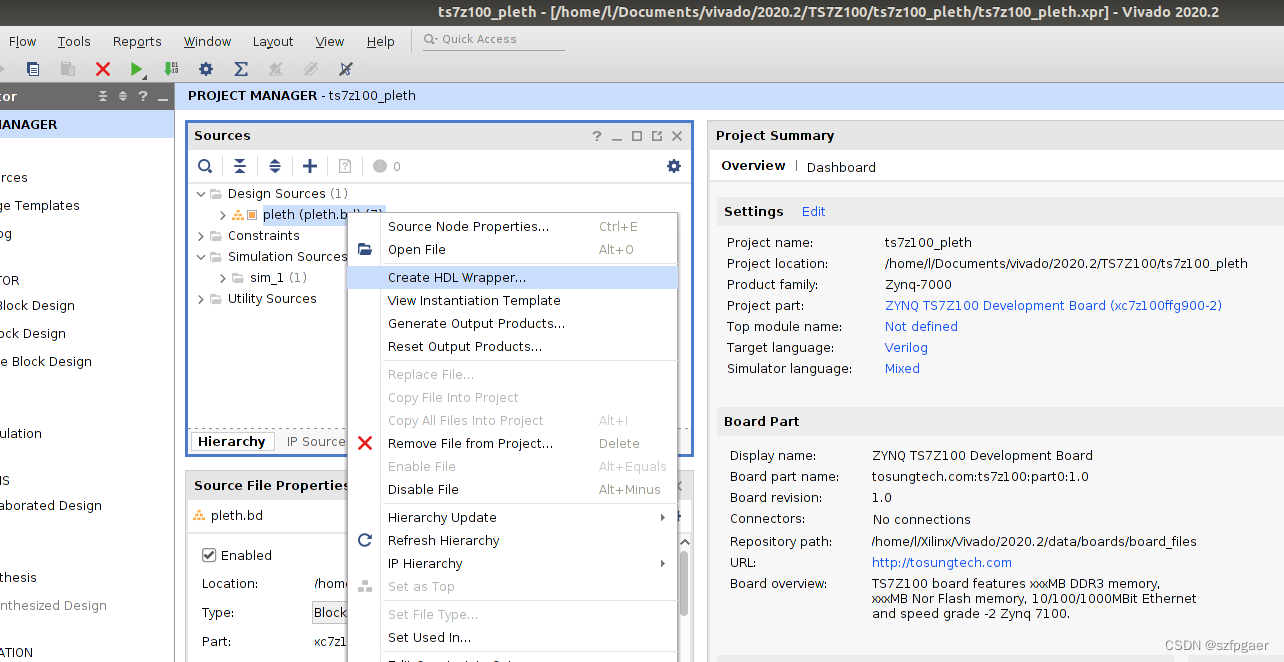

12、生成顶层文件

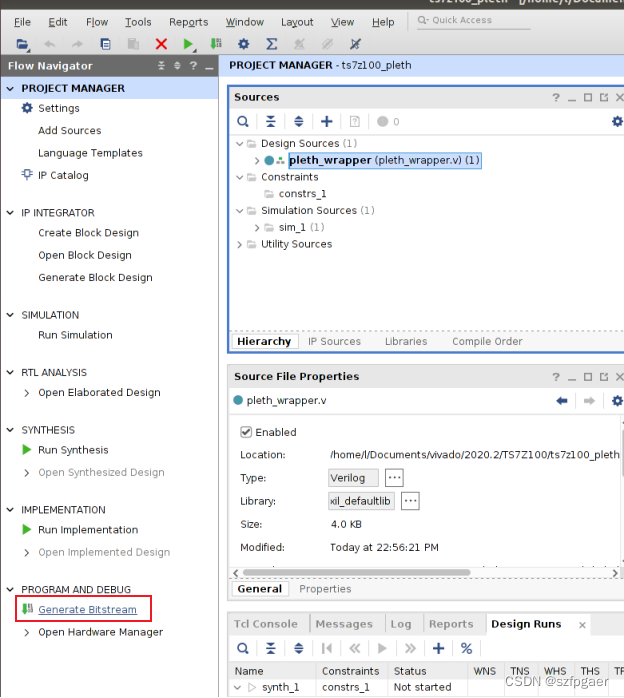

13、然后就可以产生BIT文件

然后导出xsa文件，是不是很简单，引脚约束什么都已经由Boardfiles里定义好
