本文从最简单的petalinux需求的vivado工程开始，创建一个能跑起来linux的vivado工程。同时将linux kernel、根文件系统部署在接到SD1接口上的emmc中，qspi-flash中放置BOOT.BIN，uboot唤起emmc中的image.ub。并填坑关于petalinux在SD0为空时，配置从SD1启动的bughtml

目录linux

1 - VIVADO工程创建

这里咱们从创建一个petalinux所要求的最小linux系统开始，从这个工程搭建咱们后面所需的PL框架。

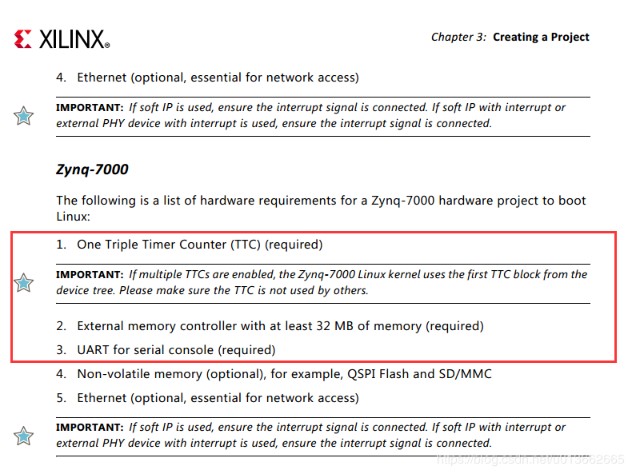

依照UG1144中介绍，在zynq-7000系列上启动linux所须要的必备器件有如下三个：

三态时钟

外部32MB以上的内存

UART串口(用做基本串口登陆linux使用)

1.1 - PS配置

新建一个vivado工程，建立框图设计(Block Design)，添加ZYNQ7 Processing System

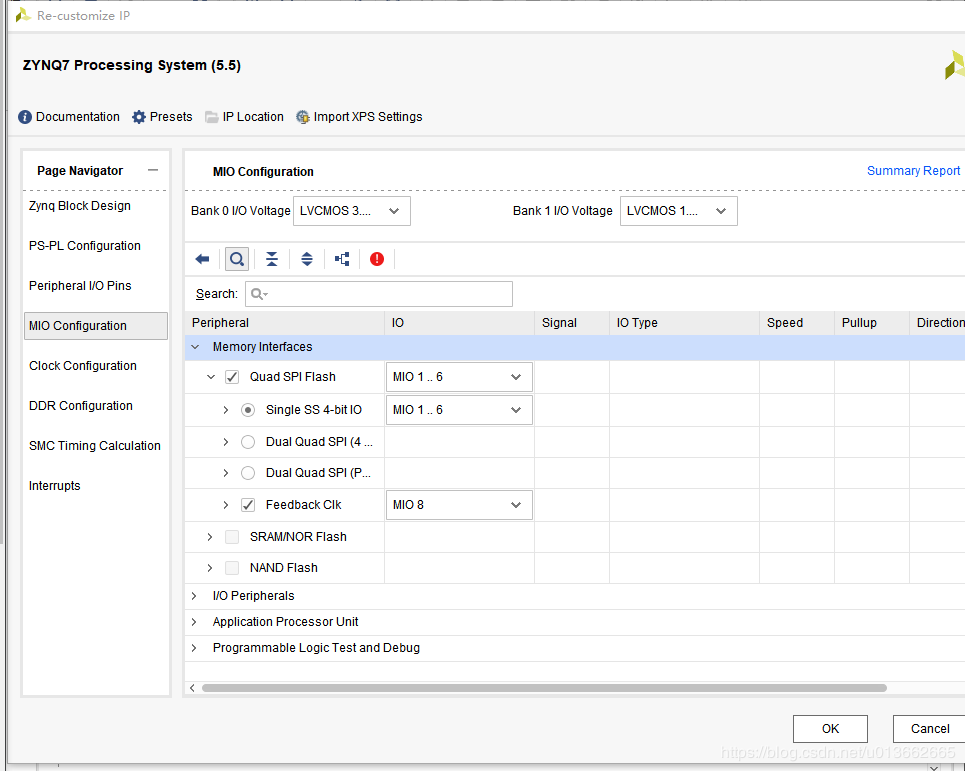

MIO配置，添加QSPI Flash，根据你的板子来设置引脚，注意Bank0和Bank1的电平设置

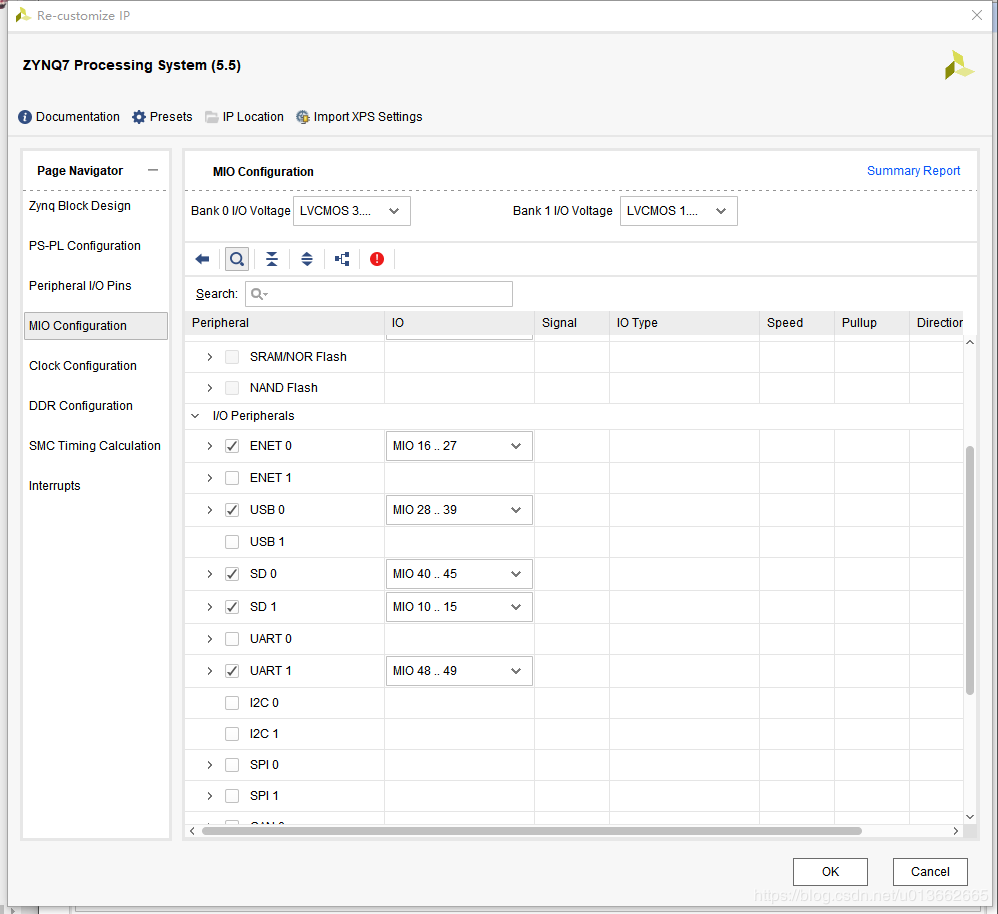

MIO配置，添加外设，这里添加了一个以太网ENET0，一个USB0，SD0 和SD1分别是链接到SD卡和eMMC，UART1被选中，它将被做为linux系统基本串口登陆

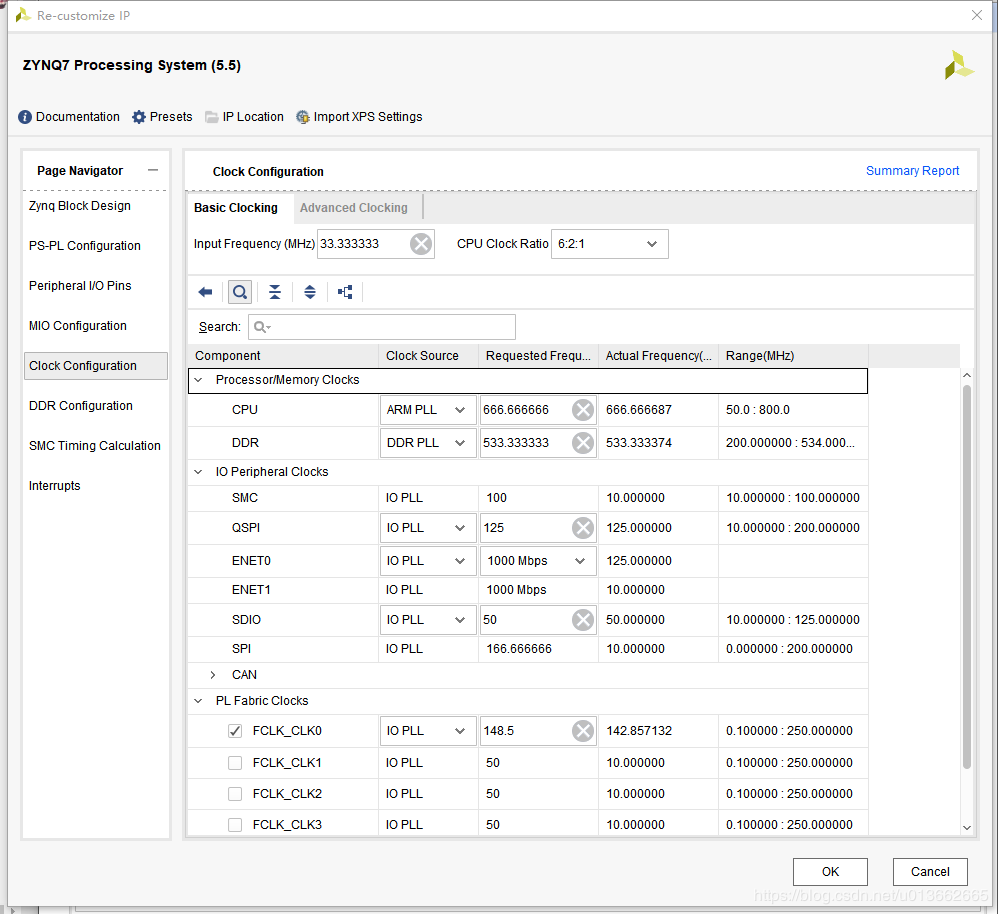

Clock配置，修改IO上的外设时钟

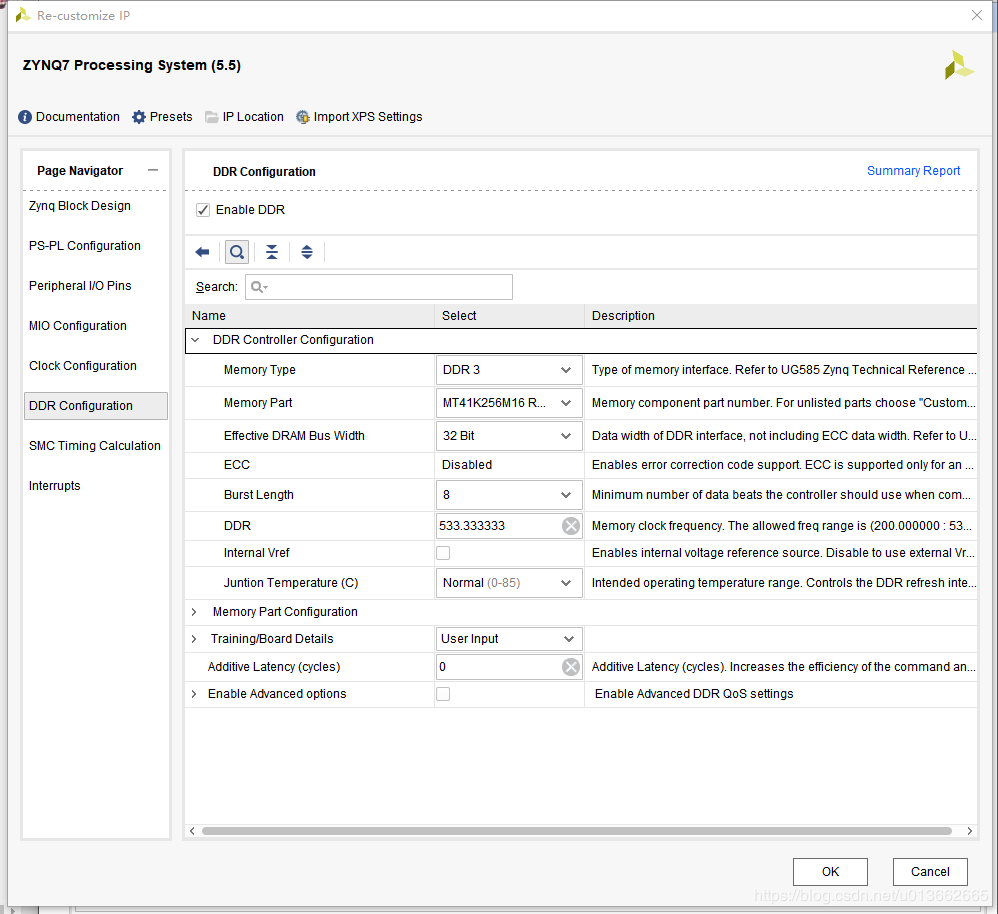

DDR配置，修改成PS上接入的内存

1.2 - 加个AXI-GPIO

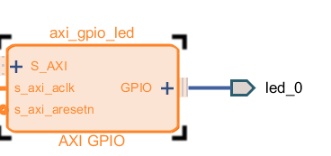

添加一个AXI GPIO IP核，用来控制板上的4个LED。将其GPIO设置为4bit地址宽度，设置GPIO为外部引脚

点击“Run Connection Automation”和“Run Block Automation”，自动链接部分信号线和自动添加缺乏的ip

完成后咱们能够点击Diagram框内的Optimiz Routing，优化一下布局
