前言

PCB 设计完成后，有一个比较大的工作是处理BOM（物料清单）物料清单是后续工厂进行生产、加工、采购等等都要用到的表单，非常重要。许多初级工程师制作的BOM非常杂乱，也容易出错。

然后作者自行设计了一个模板，适用于AD软件（AD10~AD19）这次标准化处理Bom是第一步，主要计数、序列化和格式化比较好，但是更严格的BOM要注意，必须有物料编号和规格型号标准化。我们在工厂拿到一份BOM，没有物料编号，那么这一份BOM是有问题的（极容易出错）。

103.1

那么进入正题，

1、打开AD软件

2、打开一个原理图或者pcb文件

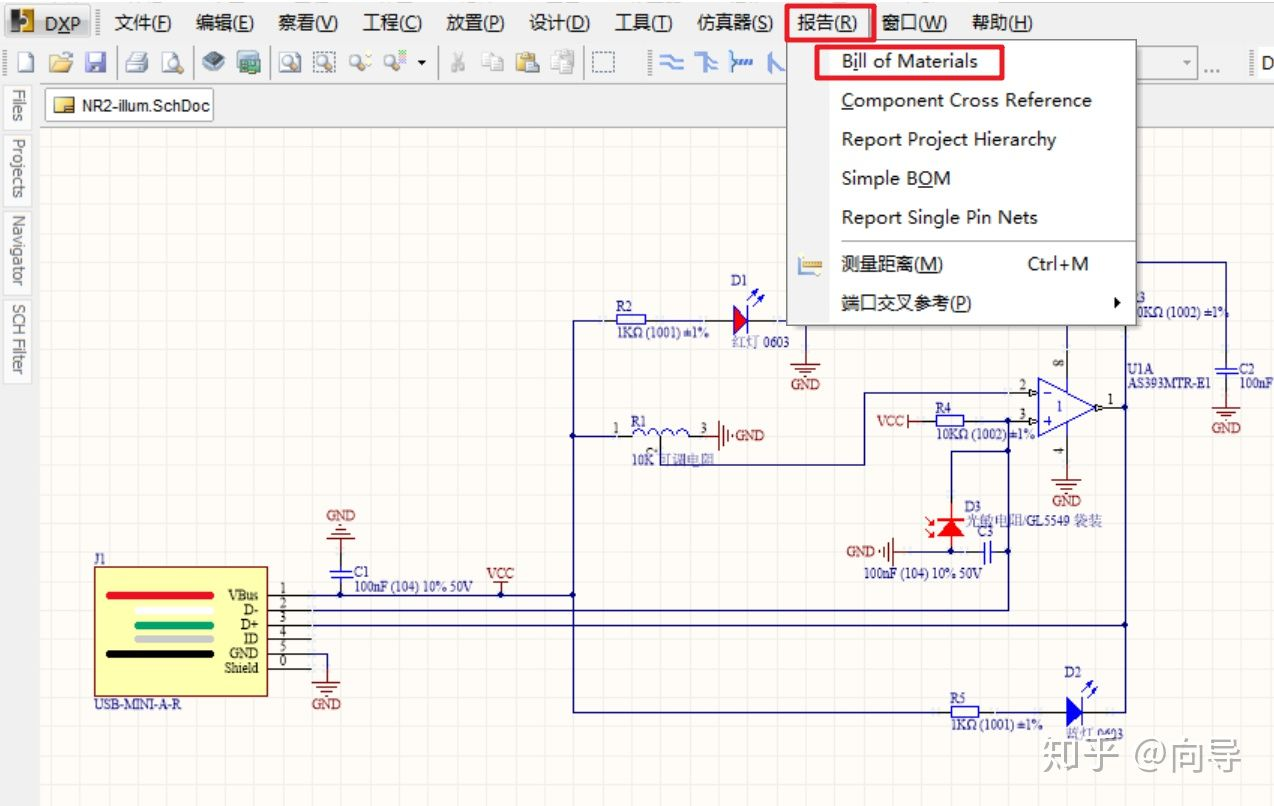

3、点击报告菜单

4、点击bill of materials （BOM）

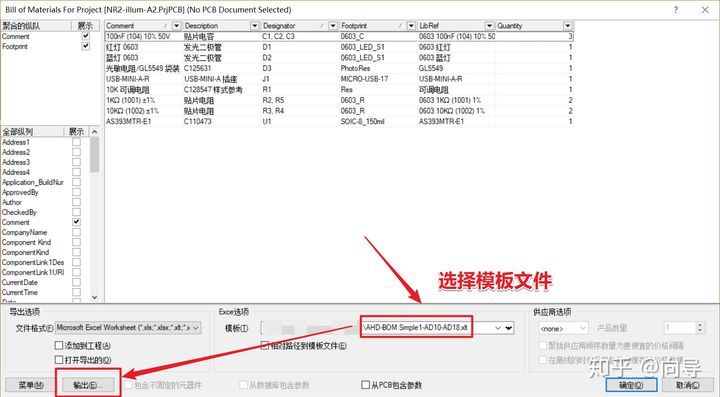

5、加载BOM模板

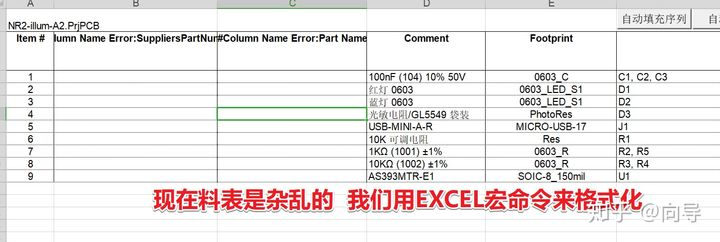

6、导出bom

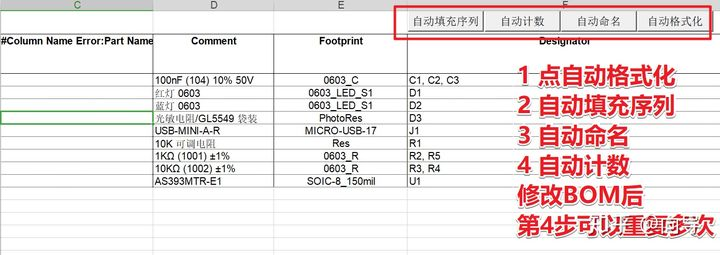

7、点击格式化等按钮

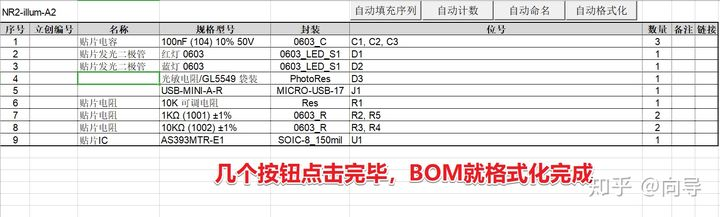

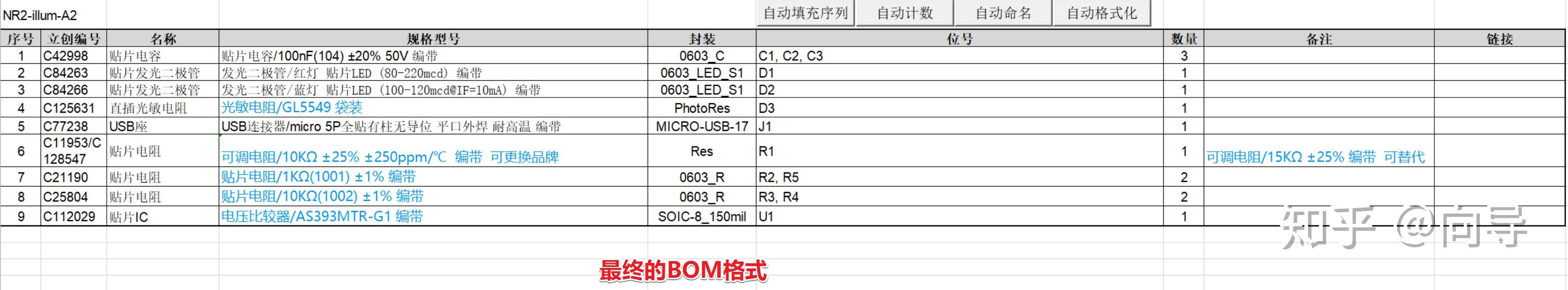

8、最终生成标准化的BOM

9、注意bom元件的计数是以位号中的逗号计算的，没有逗号代表一个元件，一个逗号代表两个元件（一个逗号将两个元件分割）

10、图示最下面是用VBA编写的模板文件的宏程序。

11、从下面链接下载模板文件

链接: https://pan.baidu.com/s/1qHIEaSgXXjyYqa3c4uLPiQ 提取码: p5bv

https://pan.baidu.com/s/1qHIEaSgXXjyYqa3c4uLPiQpan.baidu.com

如下图

103.2 模板使用的宏文件（可参考修改）

Rem 自动格式化==============================================================
Private Sub btnAutoFormat_Click()
Dim i As Integer
Dim arr
Rem Range("A1").Value = Sheet1.Name
arr = Split(Range("A1").Value, ".")
Range("A1").Value = arr(0)
Rem 表头命名
Range("A2
