Cadence_Orcad给位号不连续的器件重新排序

最新推荐文章于 2024-07-03 18:09:03 发布
最新推荐文章于 2024-07-03 18:09:03 发布
阅读量1.6k 收藏 6
点赞数
分类专栏： CAD 文章标签： 笔记 学习 设计规范
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_44431258/article/details/134827237
版权
本文介绍了在PCB设计中，由于原理图复制粘贴可能导致元器件位号不连续的问题，如何通过清除原有排序并更新设置来实现BOM序号的连续性，提供了具体的操作步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

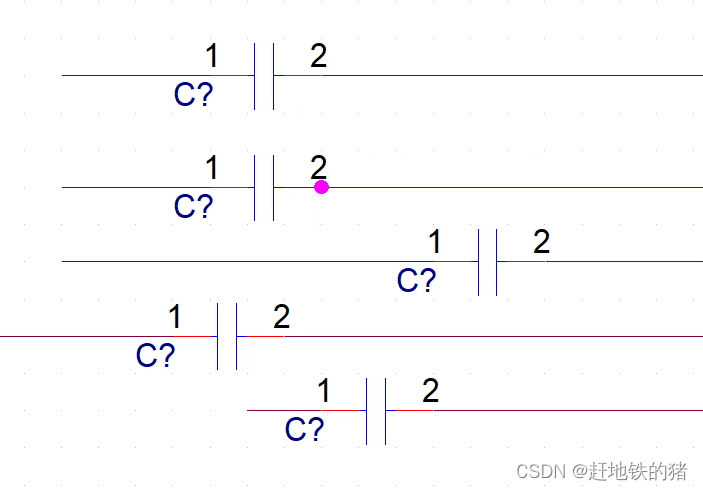

1、在画原理图时，有时会选择复制粘贴导致元器件位号不连续，但是在PCB设计时需要对照元器件位号进行布局，为了方便出BOM时序号连续，我们需要将原理图中的器件位号进行连续排序。不连续举例如下图：

在这里插入图片描述

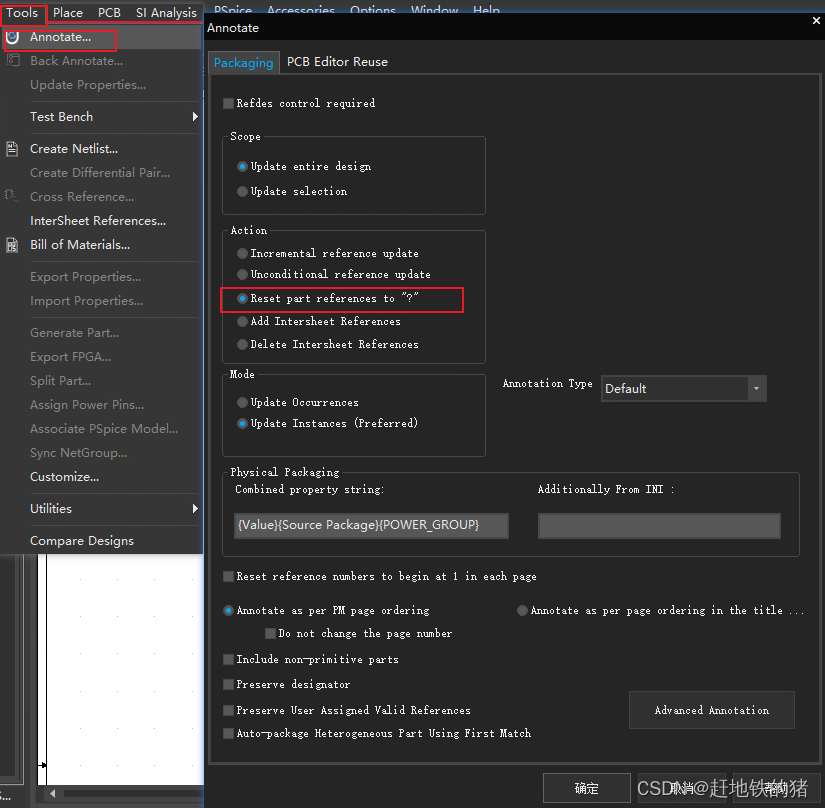

2、参照下图进行设置目的是先清除原排序：

在这里插入图片描述在这里插入图片描述

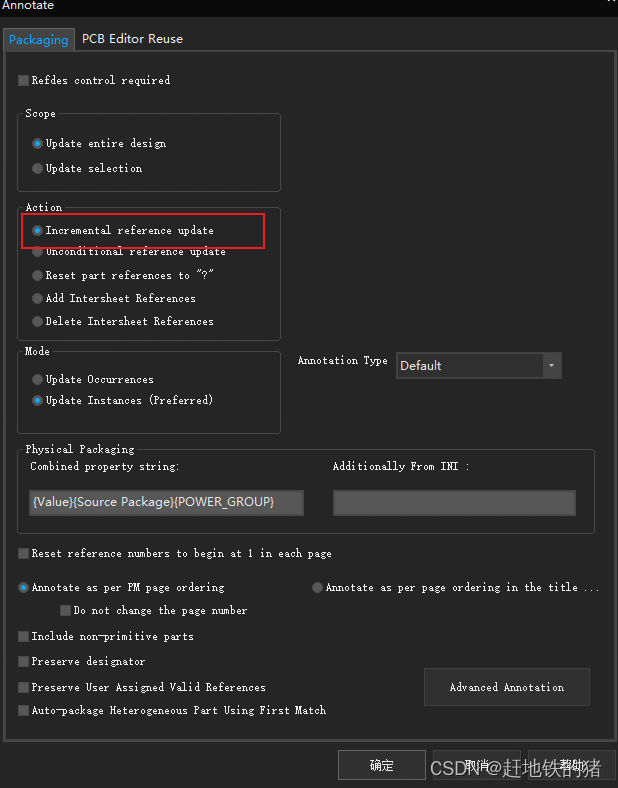

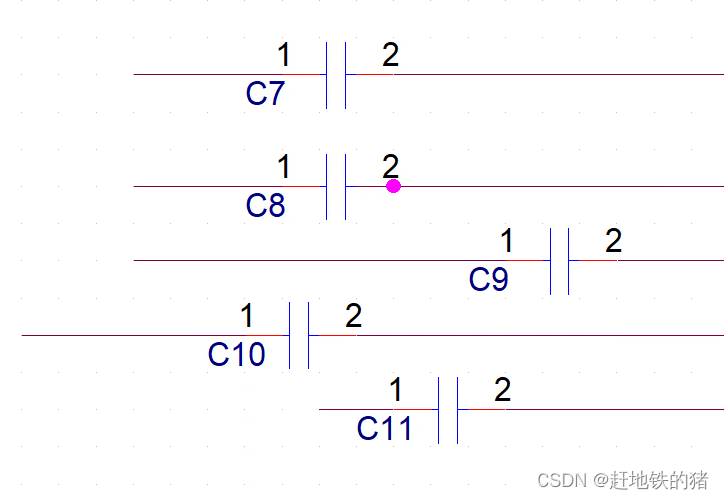

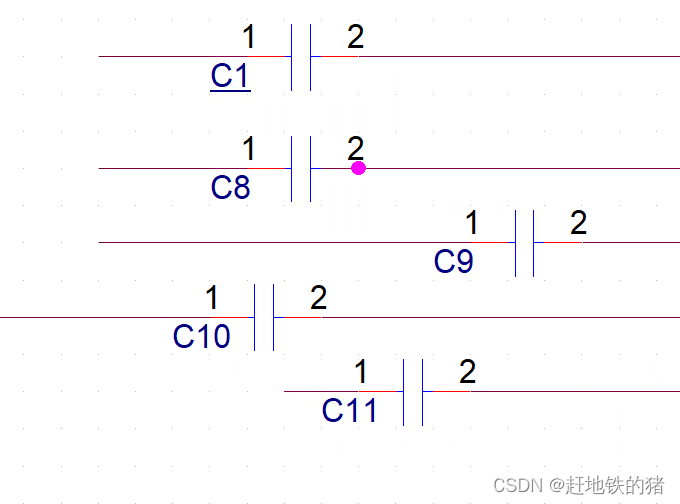

3、再次进行设置更新排序

在这里插入图片描述
在这里插入图片描述
