第10章图10.11-10.15《分析模式》原图和UML图对比

DDD领域驱动设计批评文集

做强化自测题获得“软件方法建模师”称号

《软件方法》各章合集

---

之前给出的图10.3改编有错误，修正重发

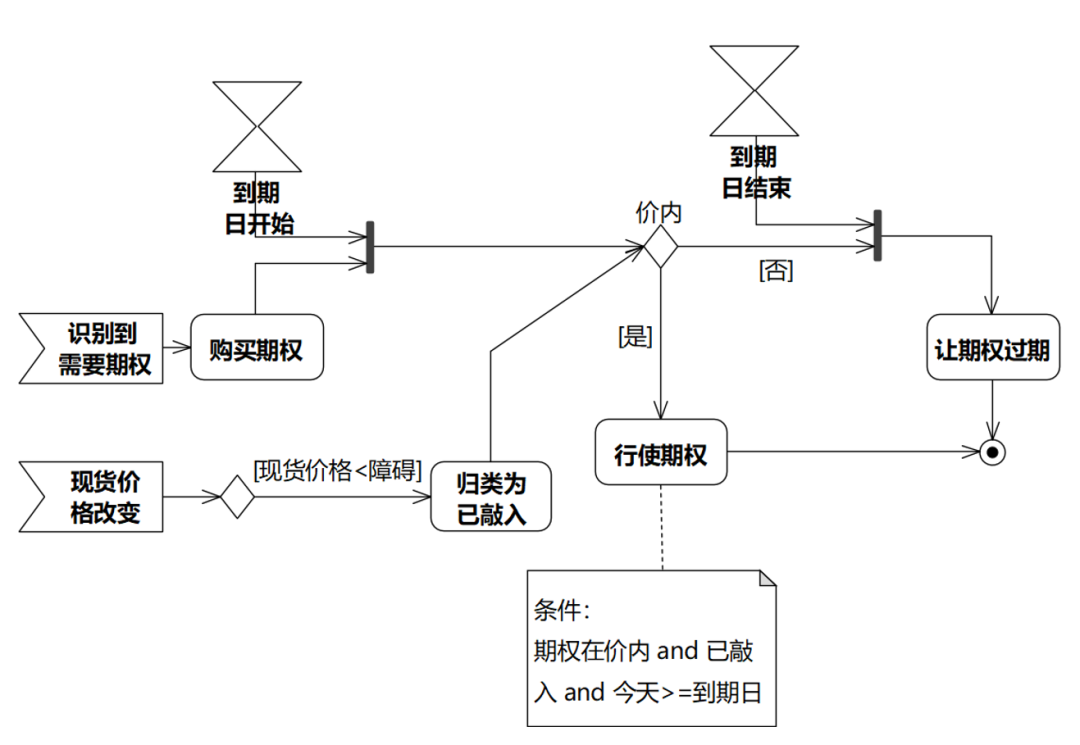

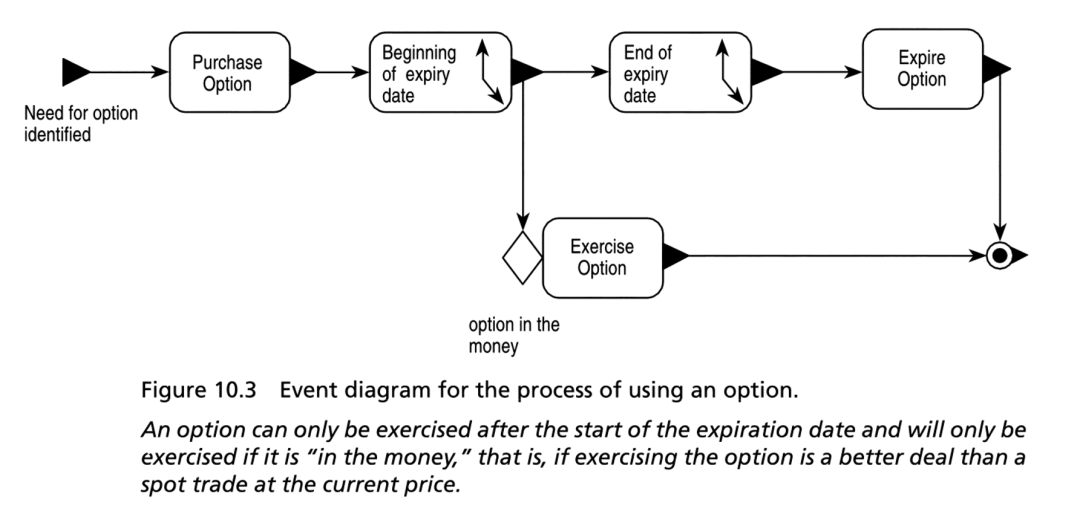

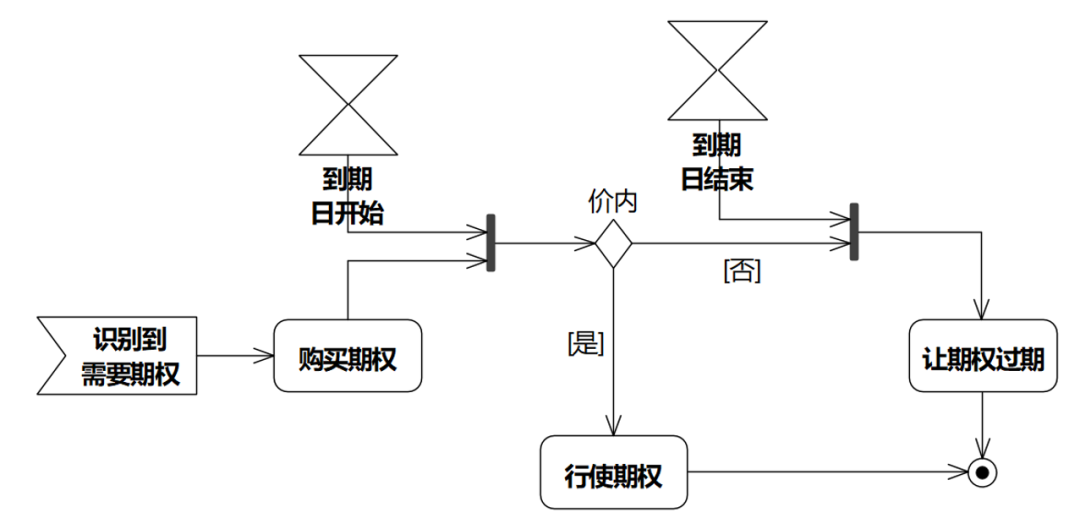

图10.3 使用期权过程的事件图。

期权只能在到期日开始后行使，并且只有在"价内（in the money）"时才会行使，即行使期权比以当前价格进行现货交易更有利时。

译者补注：这个内容不适合用活动图（或原书的事件图）描述，本图尽量用UML“复刻”原书的图，但不代表推荐读者效仿本图或原书的图。

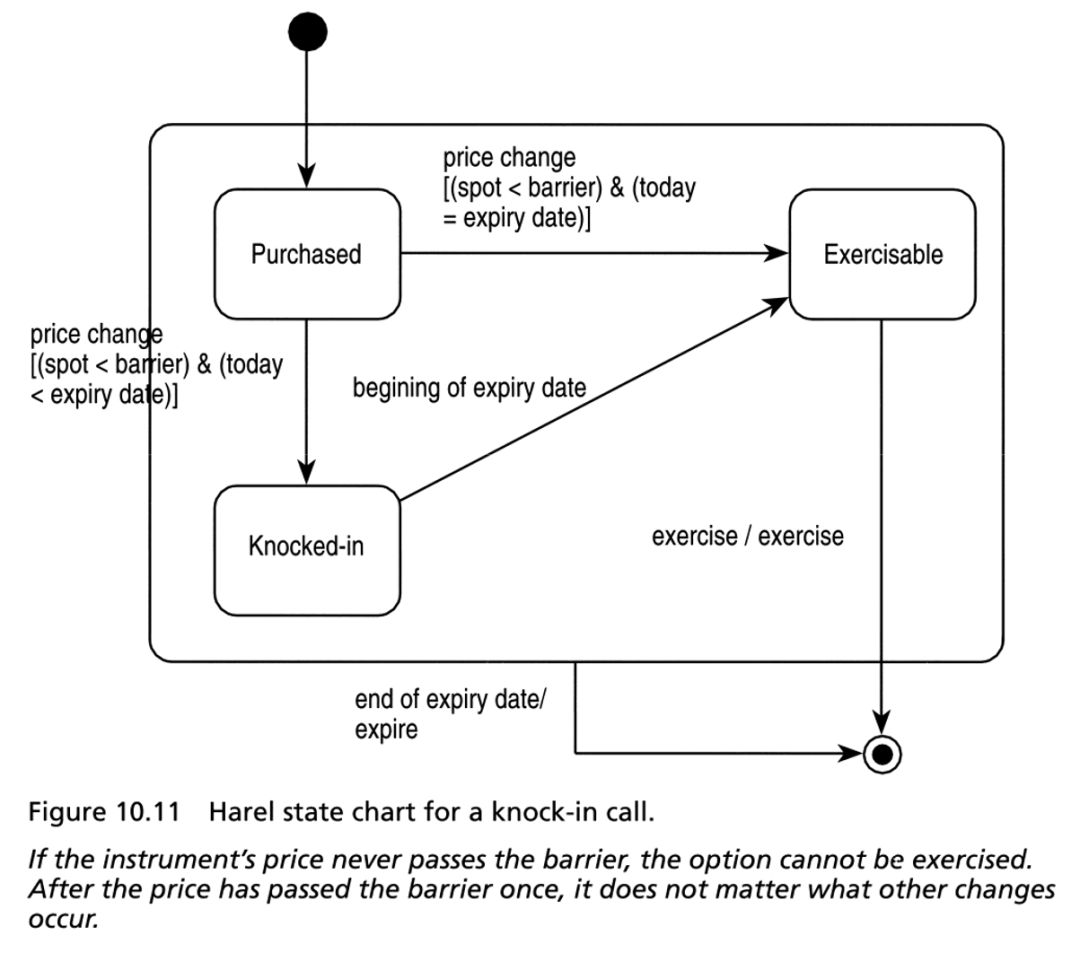

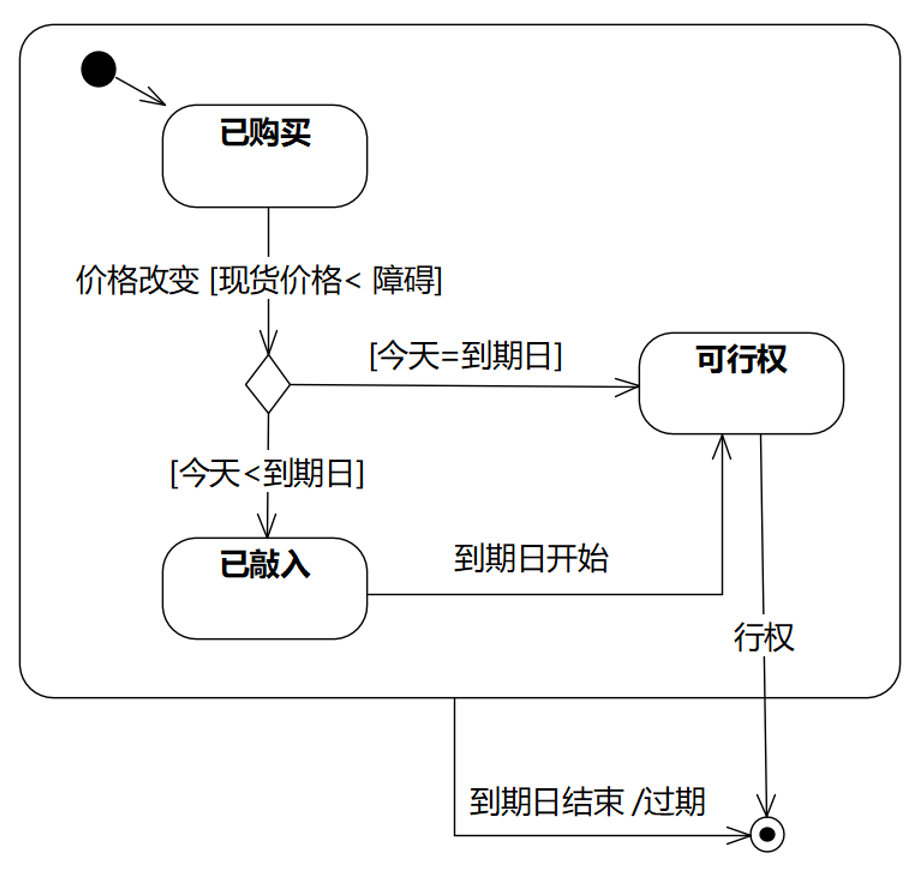

图10.11 Harel状态图（用于敲入看涨期权）。

如果金融工具的价格从未通过障碍，则该期权不能行使。一旦价格通过了障碍，之后发生的任何变化都无关紧要。

译者补注：只是尽量“复刻” 原书的图。

相对于静态图——原书的类型图（改编后即为UML类图），原书的动态图（事件图-UML活动图，状态图-UML状态机图，交互图-UML序列图）瑕疵更多一些。这里当然是说内容，不是说表示法差异。

内容方面另起话题，暂时“抛开内容不谈”。

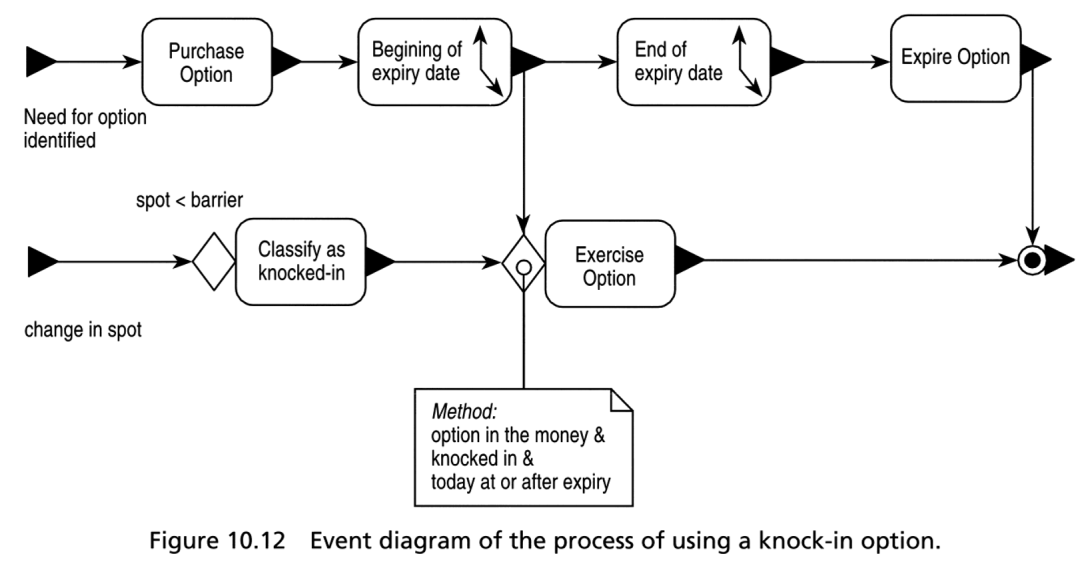

图10.12 敲入期权使用过程的事件图。

建模示范视频全程字幕，umlchina.com/url/video.html

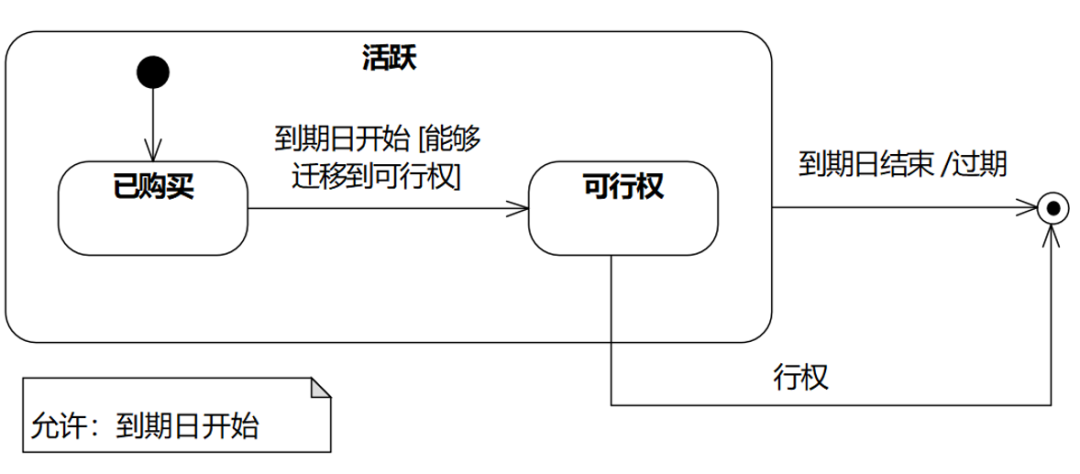

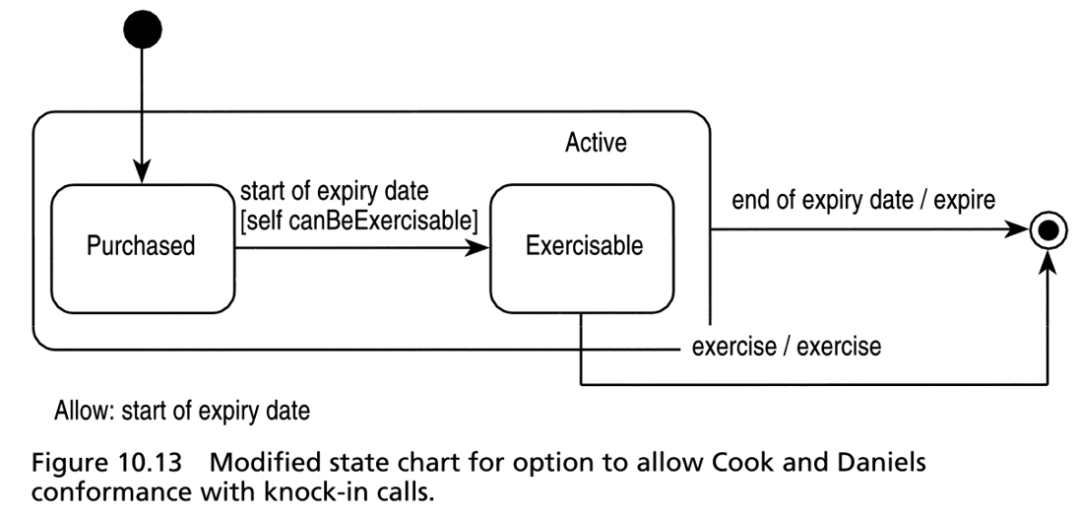

图10.13 修改后的“期权”状态图，让“敲入看涨期权”符合Cook和Daniels的建议。

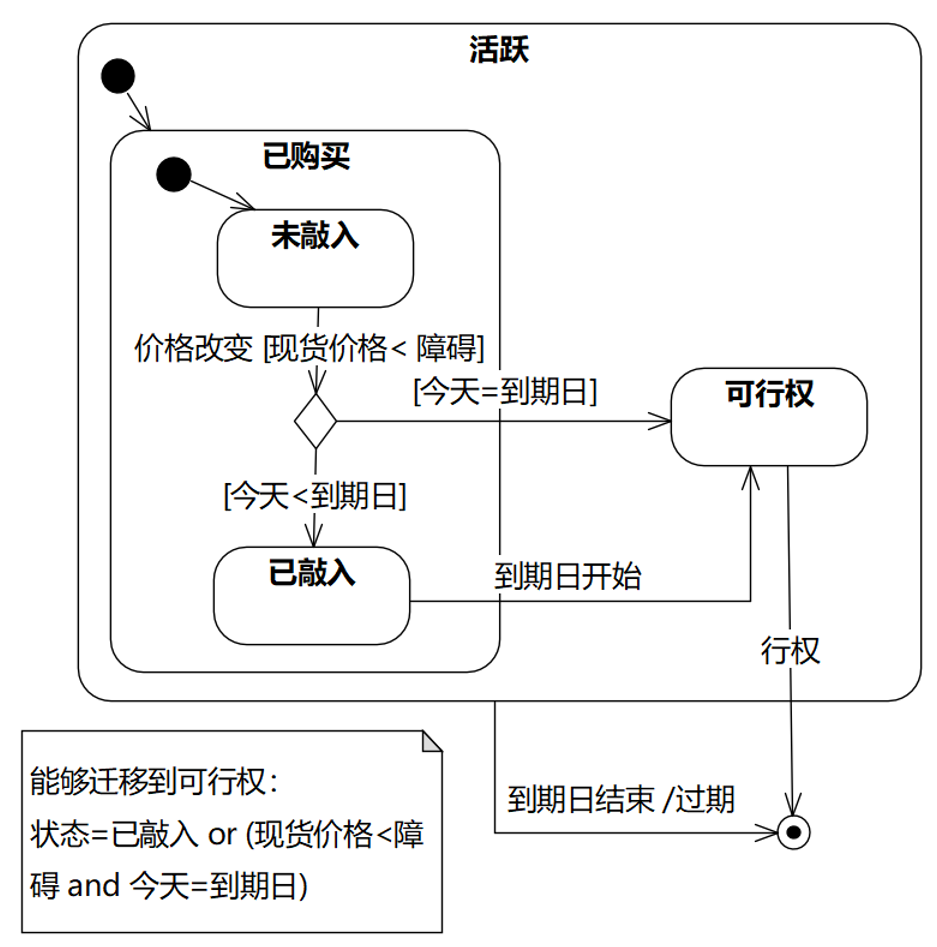

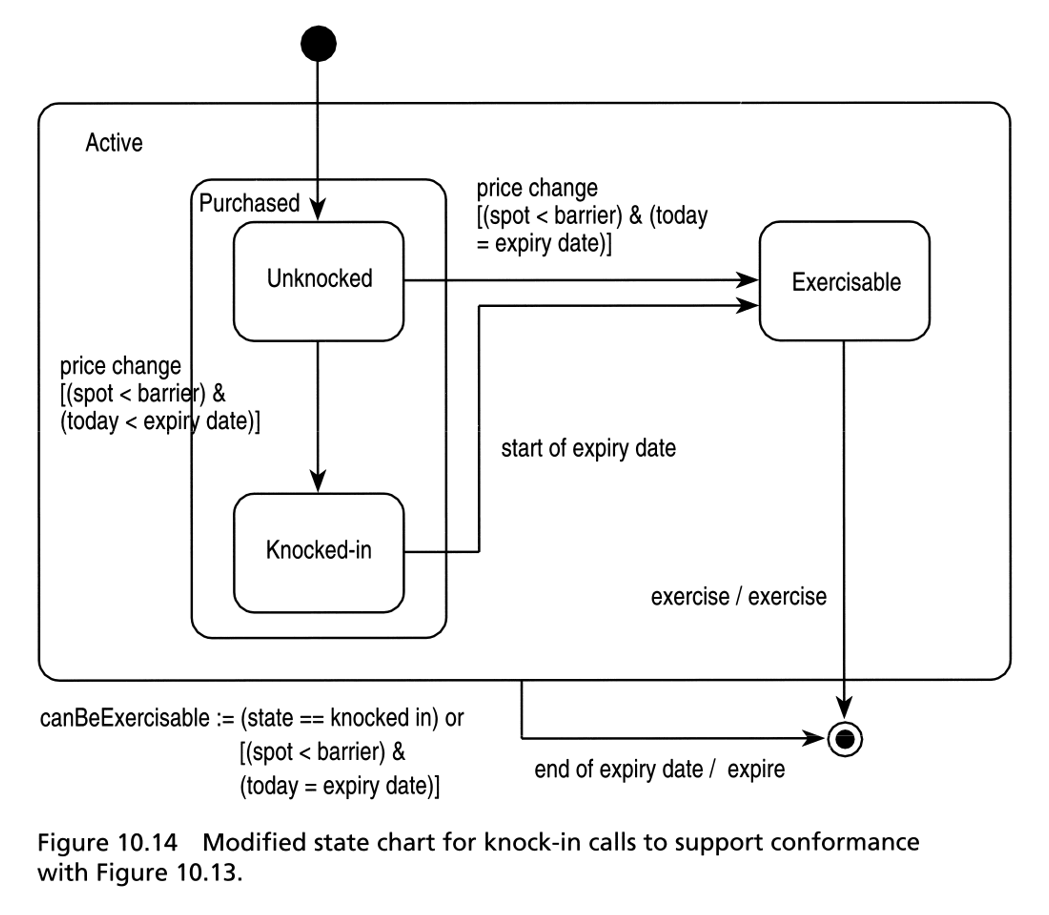

图10.14 修改后的“敲入看涨期权”状态图，以符合图10.13。

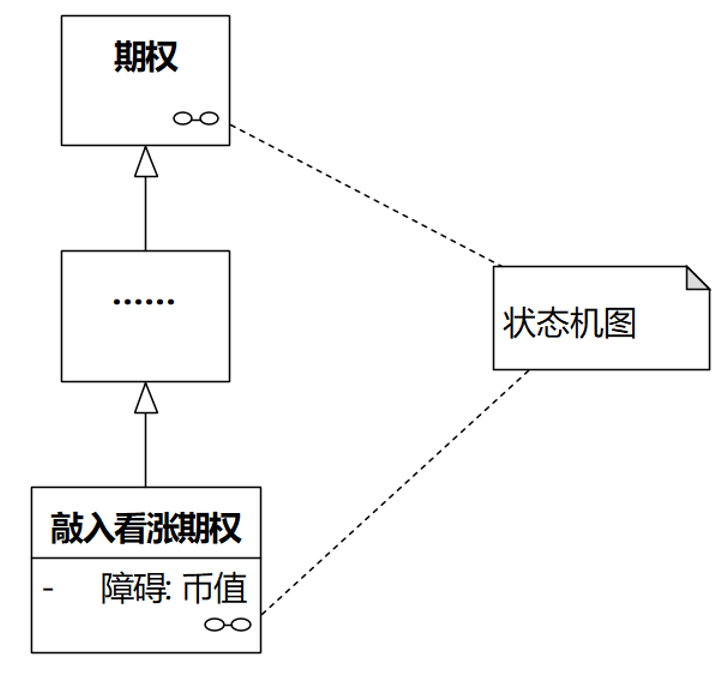

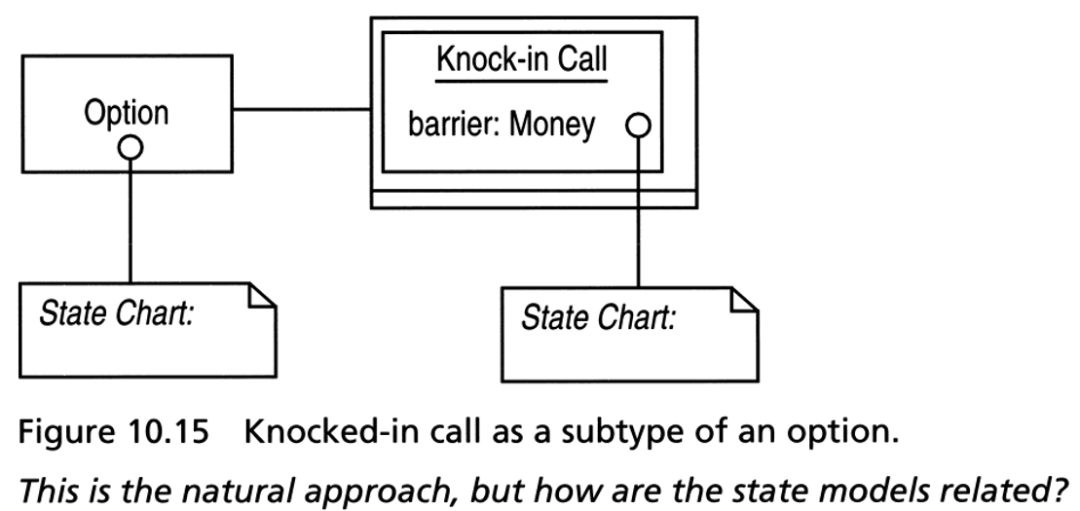

图10.15 “敲入看涨期权”作为“期权”的子类型。这是自然的做法，但相关的状态模型是怎样的？
