AXI4接口说明

原创

于 2025-09-17 18:20:26 发布 · 1.2k 阅读

14 ·

CC 4.0 BY-SA版权

文章标签：

#网络

一、接口信号

1.1 全局信号

ACLK：全局AXI接口时钟输入（建议与系统时钟保持一致）

ARESET_n：全局AXI接口复位信号，低电平有效。

PS：在HBM AXI接口应用中，此复位端口仅应在数据传输开始前使用。若在传输开始后使用，会导致AXI接口与内存控制器失步（out-of-sync）。当开关启用时，IP核会将所有ARESET_n引脚内部连接在一起——因为内存作为一个整体工作。

1.2 写地址通道

AWID：写地址ID（用于保序模块）

AWADDR：写事务的首地址

AWLEN：突发长度（4位，0~15表示1~16拍，16~255需扩展信号AWLENE）

PS：对于WRAP突发模式，AWLEN必须设置2,4,8或16。一次突发不允许跨4KB地址边界

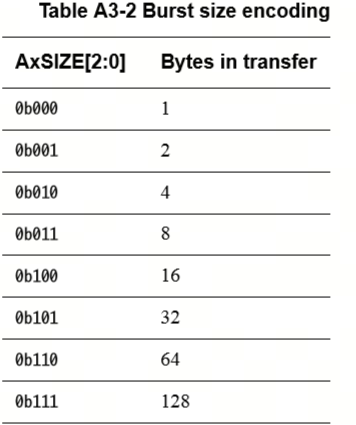

AWSIZE：单次传输的写数据的字节数

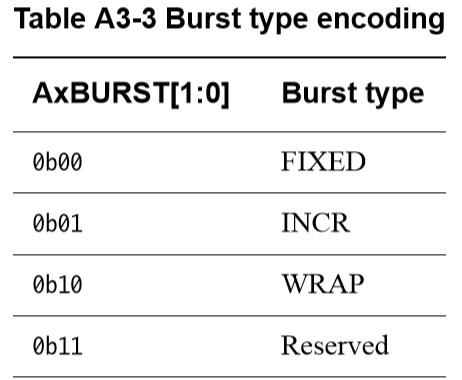

AWBURST：突发类型

AWLOCK：地址锁，AXI4不支持

AWCACHE：MEMORY TYPE，详见《IHI0022H_amba_axi_protocol_spec》

AWPROT：写地址保护信号

AWQOS：服务质量标识符，值越高优先级越高。详见《IHI0022H_amba_axi_protocol_spec》

AWREGION：区域指示符，详见《IHI0
