Axi读传输

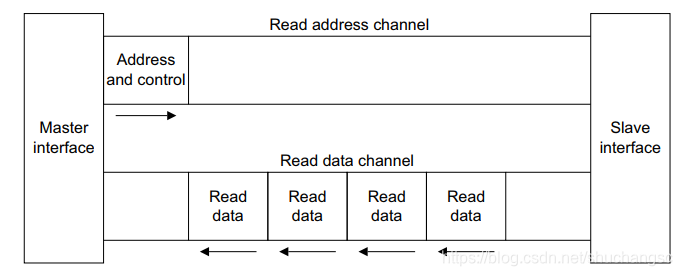

读传输包含命令通道和读数据通道，

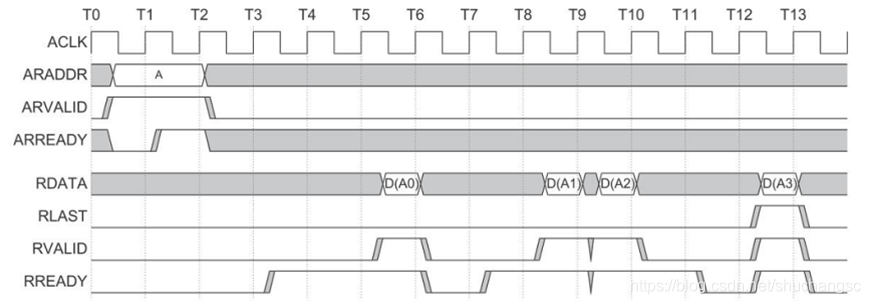

读时序如下图所示，

Axi写传输

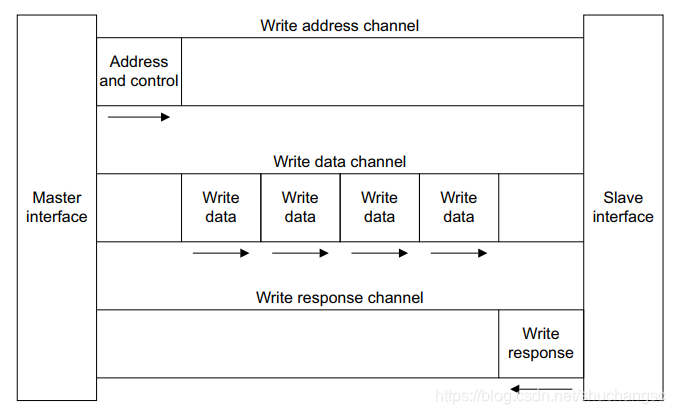

写传输包含命令通道+写数据通道+写反馈通道

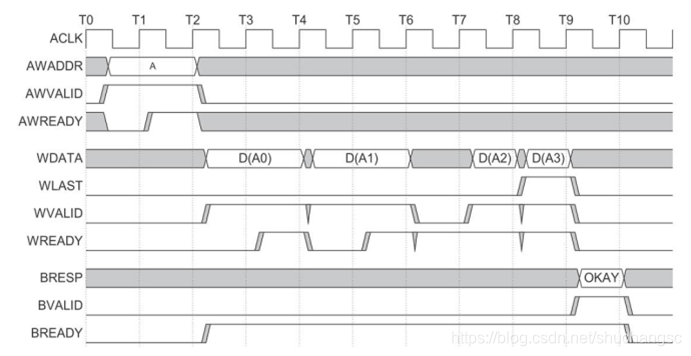

写时序如下图所示，需要特别注意的是，AXI-master可以主动拉低wvalid信号来暂停数据传输。

AxLEN 表示突发长度，burst length = AxLEN + 1

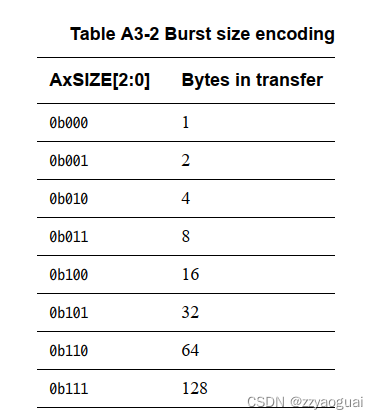

AxSIZE 表示突发宽度，

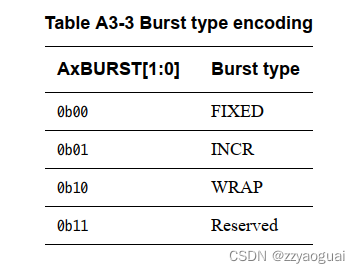

AxBURST 表示突发类型
