23服务

主要用于内存访问。根据地址读取内存服务,允许客户端从服务端通过起始地址和内存大小空间来读取指定内存的数据.

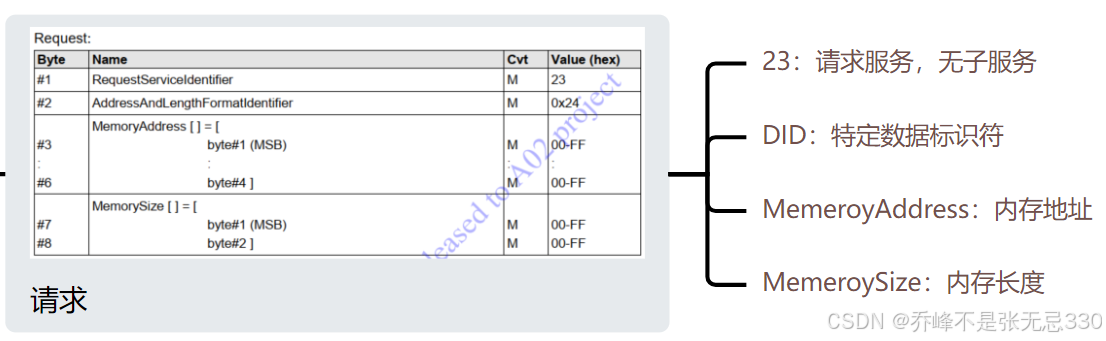

请求：23+特定标识符（DID）+内存地址+内存长度

在这里插入图片描述
该地址可以表示ECU内的物理地址位置，但地址可以也可以被映射（例如，在高位实现存储器选择器）。但是，如果地址参数与物理位置不对应，应记录映射在ECU诊断规范范围内。MemorySize参数长度应为4字节

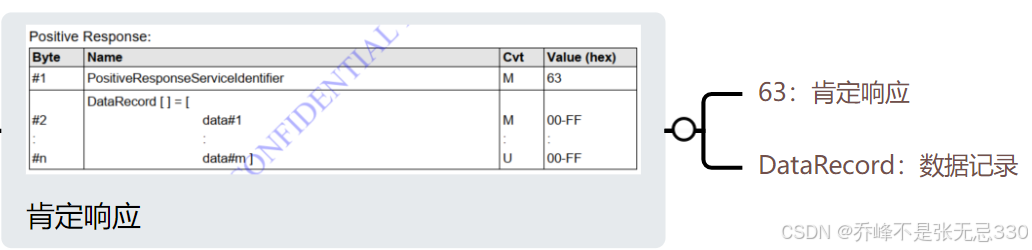

肯定响应：63+数据记录

在这里插入图片描述
