ZYNQ的PL控制PS的DDR

本次工程是用PL端控制PS的DDR，下面是一些过程

1. 创建一个ZYNQ核

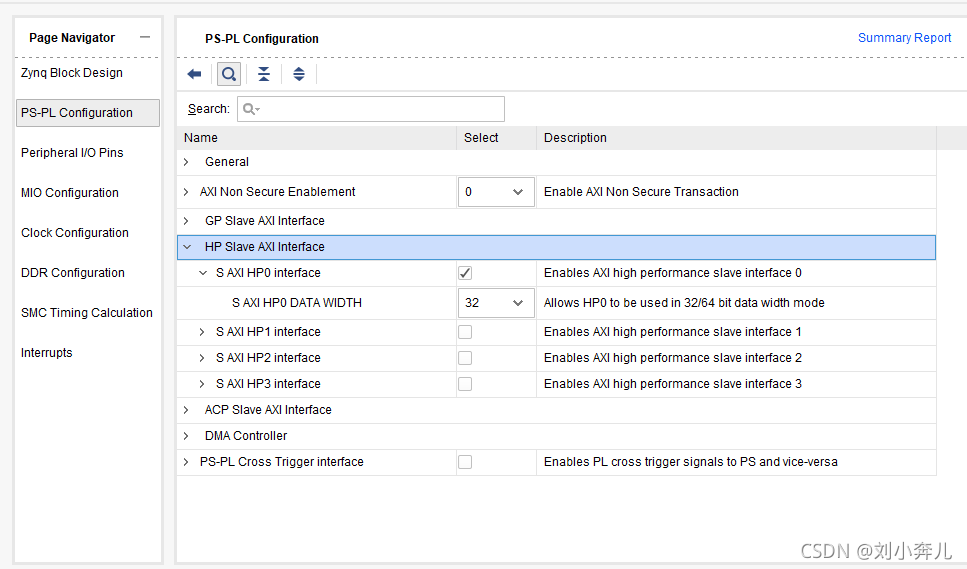

选择高速互联总线，因为DDR速率比较快，所以PS与PL端的交互，我们选择HP，高速AXI连接，位宽选择32，和DDR位宽保持一致即可

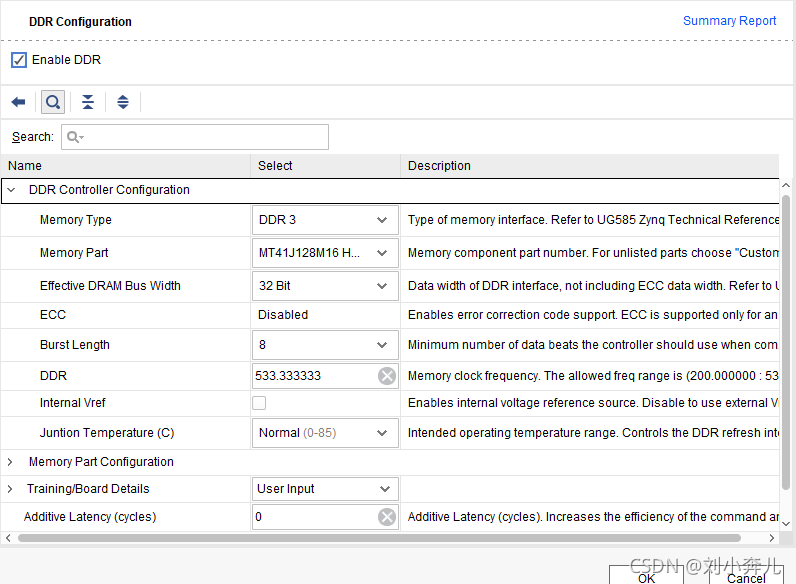

2. 勾选Enable DDR，选中DDR的型号，还有Width，我选的是32，可以根据个人情况进行选择，其他都是默认的，点击确定

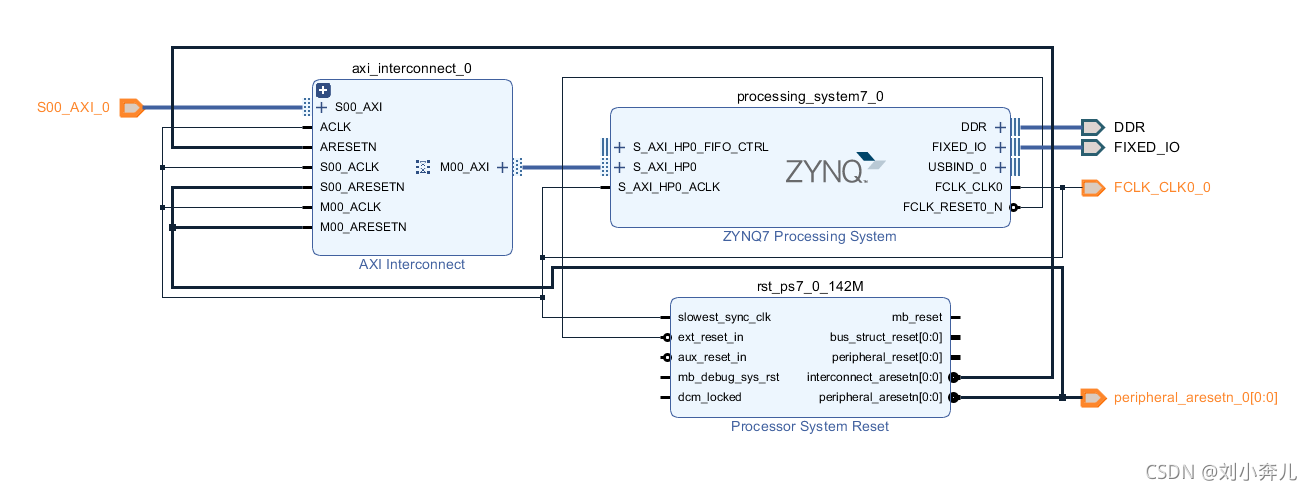

3. 我们设置的HP端口是AXI3的端口，我们要使用的是AXI4，所以我们需要一个AXI互联桥把AXI3转成AXI4，我们在IP添加的一栏中搜索：AXI interconnect，然后自动布线

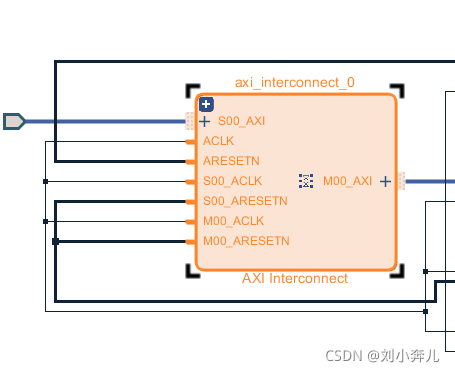

 4. 把下面的三个端口引出去，双击S00_AXI_0端口，修改配置为AXI4

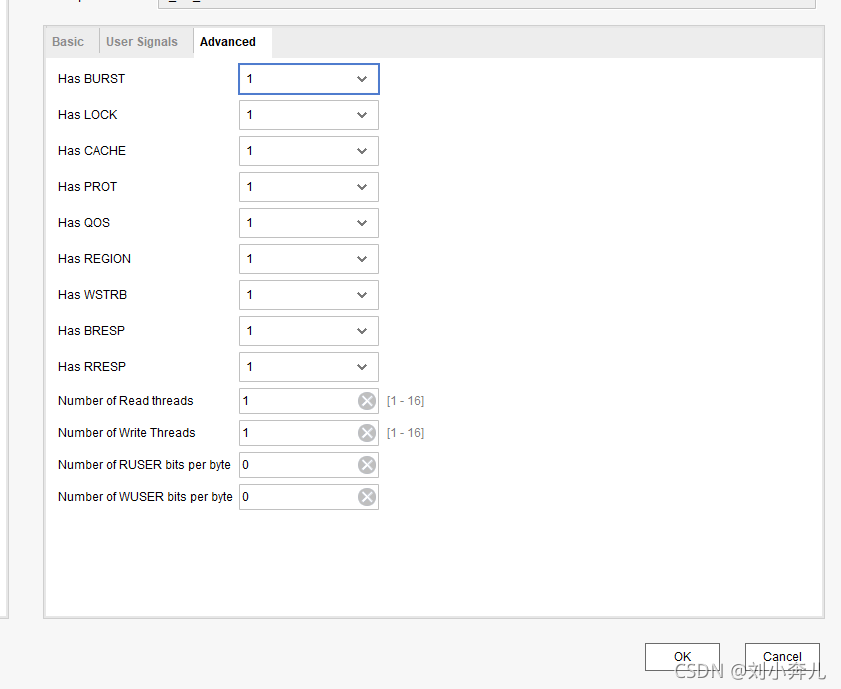

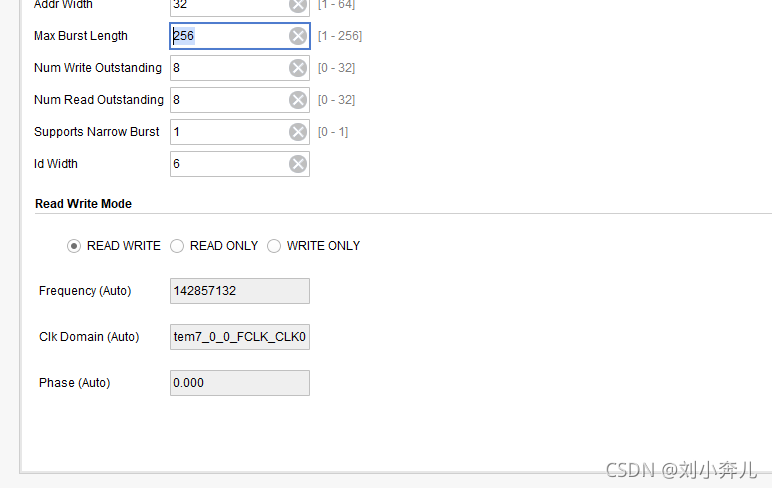

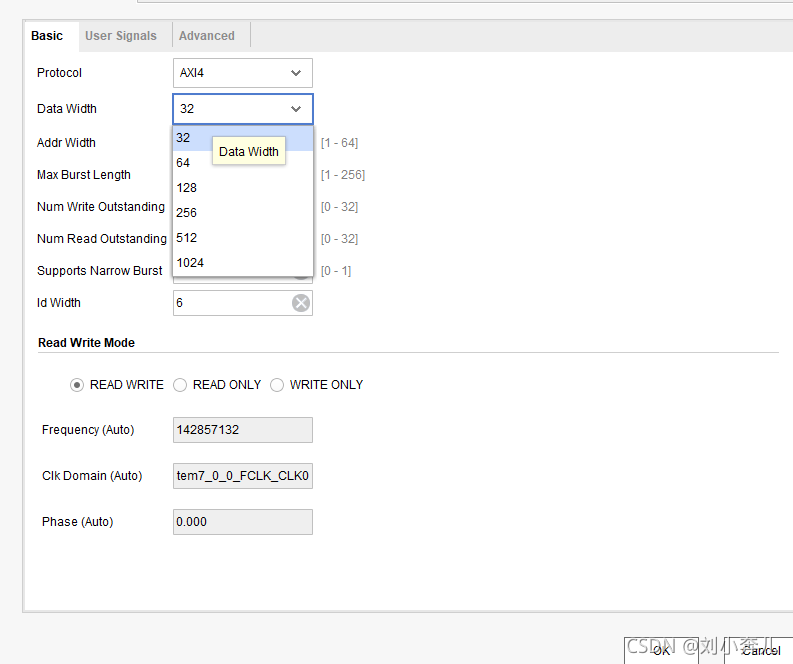

5. 修改位宽为32，和上述步骤保持一致，lenth长度为256，最大，最后一栏的配置如图



6. 重新Generate一下，然后我们开始编写PL端的DDR控制器

PL端的控制器就是控制AXI-LITE总线就可以了

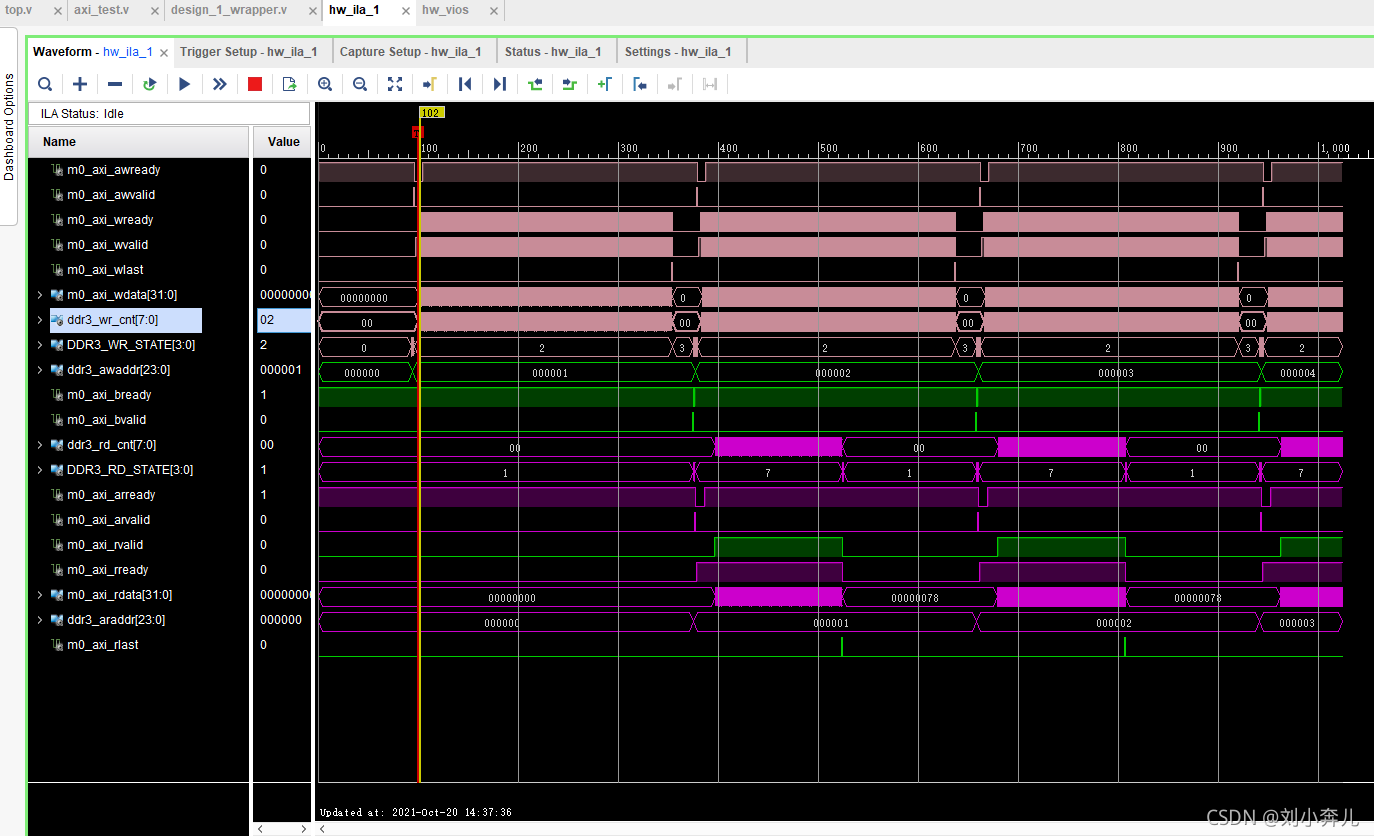

最后我们下板验证一下
