stm32CubeIDE所用版本：1.0.2
固件库包：f1 1.8.0
测试平台stm32f103c8t6

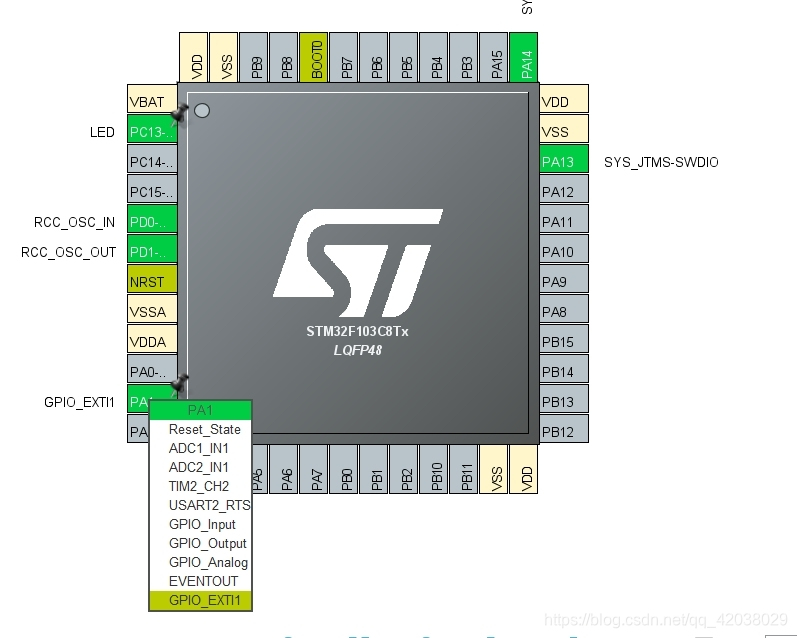

选择引脚

点击引脚，选中GPIO_EXTIx。
在这里插入图片描述

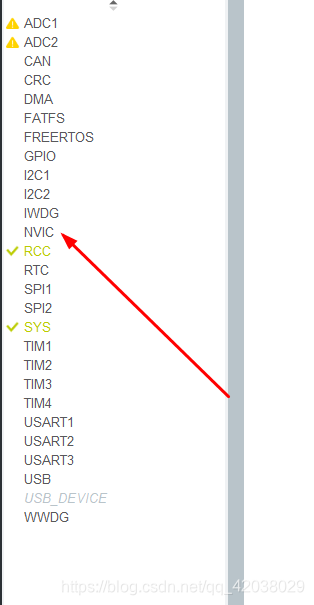

选择NVIC(嵌套向量中断控制器)。

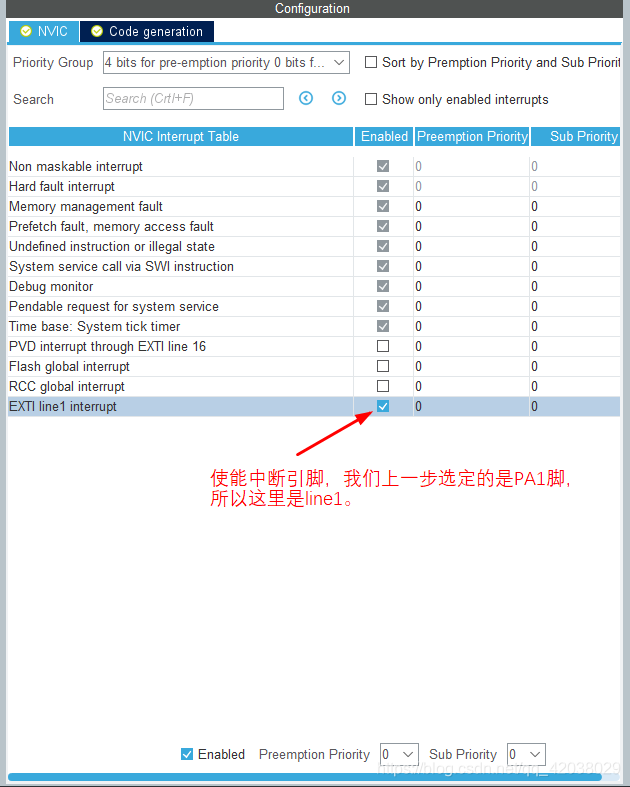

使能中断

可自行选择中断优先级，一般默认就行。
在这里插入图片描述

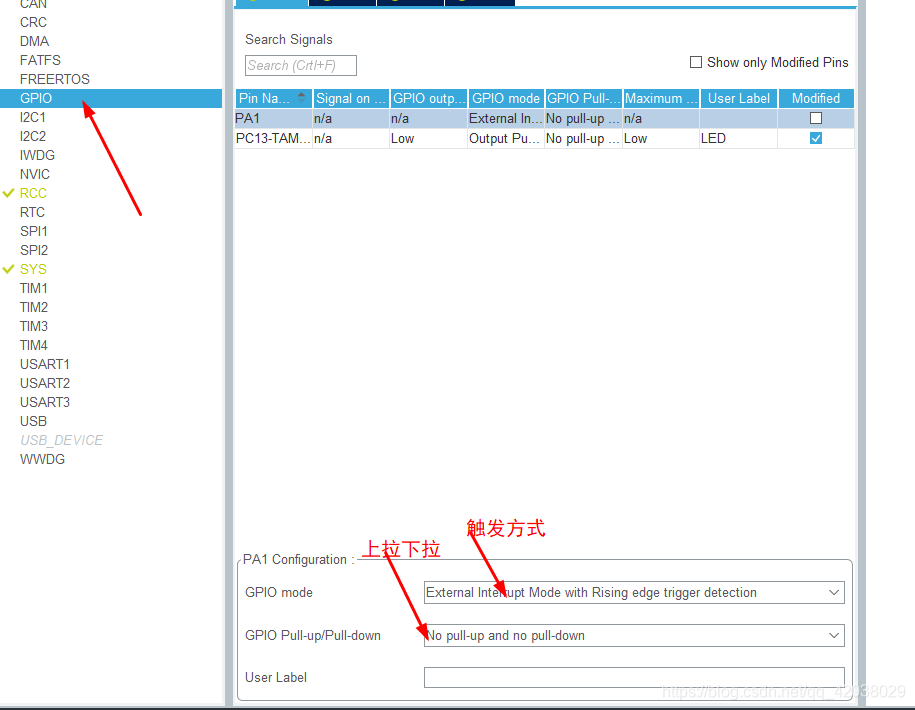

选择触发方式

在这里插入图片描述

导入至工程编写代码

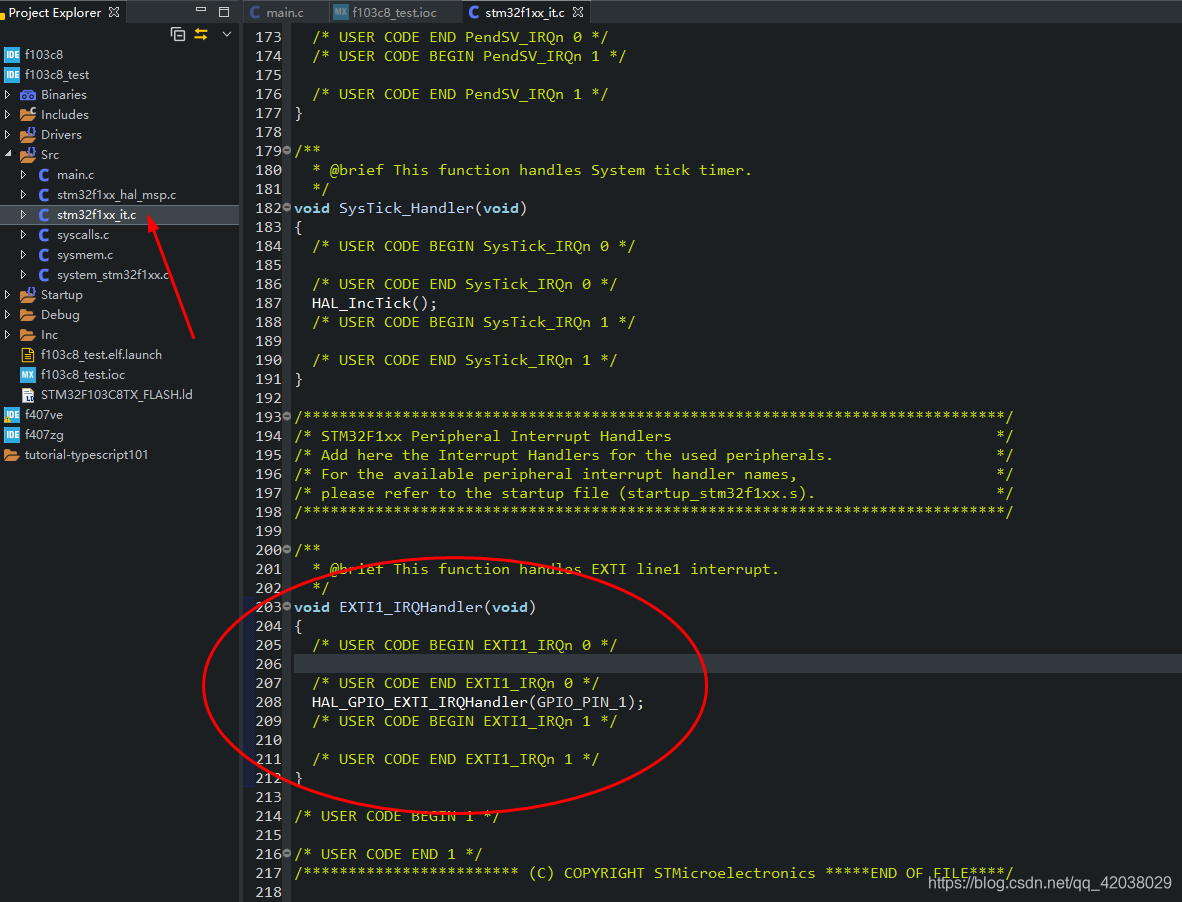

可以在stm32f1xx_it.c找到中断程序，一般情况我们不直接在里面添加代码，而是使用中断回调函数。
在这里插入图片描述

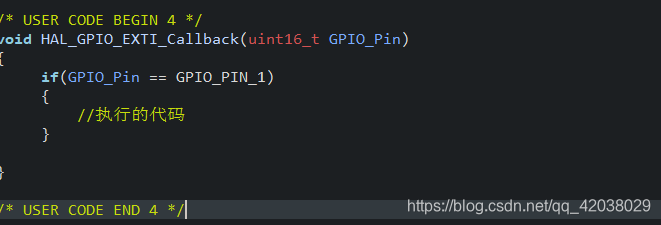

下面就是GPIO的中断回调函数，别的中断回调函数函数名不一样，此函数入口参数是引脚号，PA1就是GPIO_PIN_1

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	 if(GPIO_Pin == GPIO_PIN_1)
	 {
		 //执行的代码
	 }
}

在这里插入图片描述
然后在if里添加自己的代码就行了，多个GPIO中断就写多个if。
