6.1 新建USART工程

6.1.1 新建工程文件

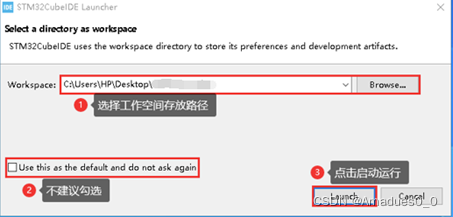

在桌面新建文件夹，命名为“USART_Project”(根据实际需求选择文件夹存放路径和命名，其中路径不能包含中文),用于存放串口实验的工作空间。打开STM32CubeIDE软件，点击“Browse…”按钮，选择 “USART_Project”文件夹路径作为工作空间存放路径，然后点击“Launch”按钮，启动运行STM32CubeIDE。

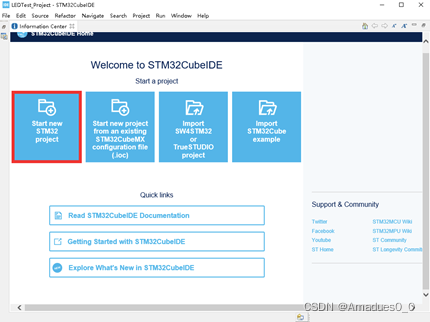

点击“Start New STM32 project”按钮。

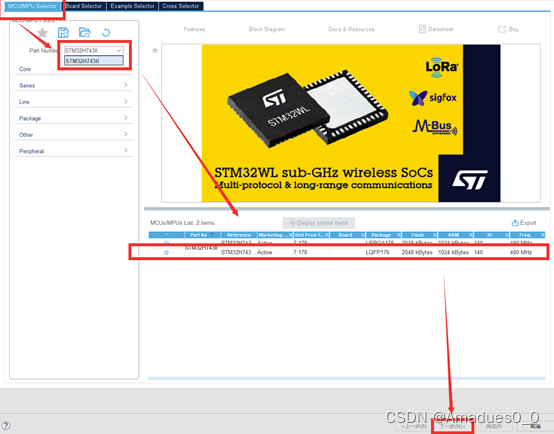

在搜索栏中输入需要配置的STM32芯片名称进行搜索，例如本文使用的芯片就输入“STM32H743II”，并单击选择对应封装“ LQFP176”，即可进入下一步。

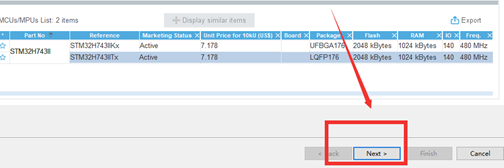

在进入芯片详细页面后，可以点击“Block Diagram”或者“Datasheet”对芯片进行概览。在确认芯片信息与手头的芯片一致后，点击Next下一步开始配置芯片。

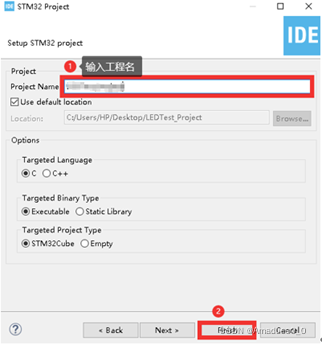

输入工程名，其余选型默认，点击“Finish”按钮。操作该步骤前需要保证网络正常，因为STM32CubeIDE需要下载对应芯片的数据包，也可以到STM官网上下载可离线安装的数据包。

点击“Yes”按钮。

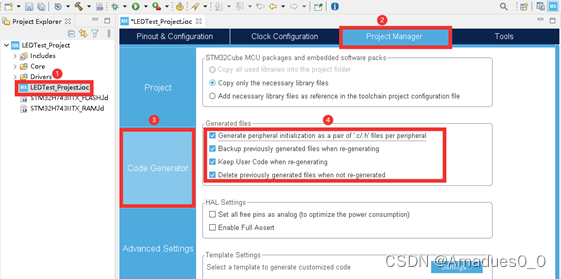

点击“Project Manager->Code Generator”，将“Generated files”第1和第2选项勾选，其余默认。

6.1.2 配置芯片晶振

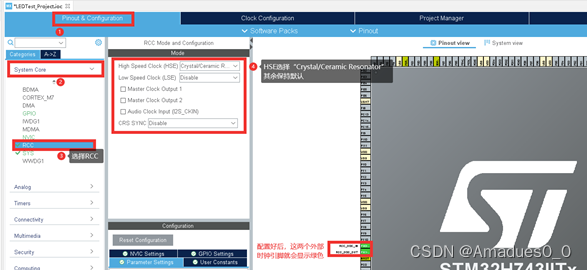

点击“Pinout & Configuration->System Core->RCC”，在“RCC Mode”中将“High Speed Clock（HSC）”设置为“Crystal/Ceramic Resonator”，其余保持默认。

第一个选项High Speed Clock即为HSE（高速时钟源），因此选择Crystal/Ceramic Resonator（使用晶振/外部陶瓷振荡器）来使用外部晶振。其余选项无特殊需求不用打开。

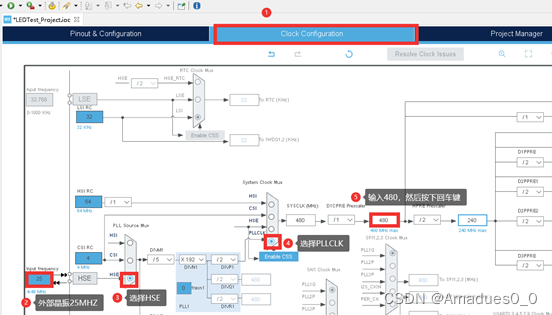

点击“Clock Configuration”，在“Input Frequency”输入“25”，在“PLL Source Mux”选择“HSE”作为时钟输入，在“System Clock Mux”选择“PLLCLK”作为时钟输入，在“SPI1,2,3 Clock Mux”输入“480”，然后按回车键，其他暂不设置，保持默认。

6.1.3 配置芯片内核

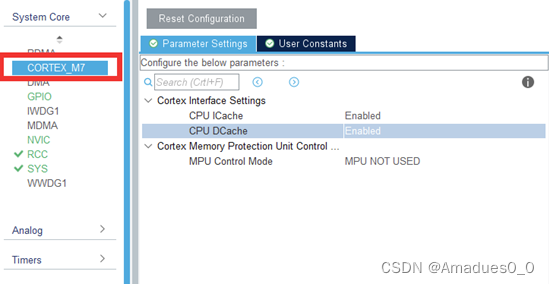

点击左边菜单栏“System Core”的“CORTEX_M7”进入M7的配置页面。

CPU ICache:使能I-Cache，用来缓存指令，选择打开。
CPU DCache:使能D-Cache，用来缓存数据，选择打开，其他选项不变。

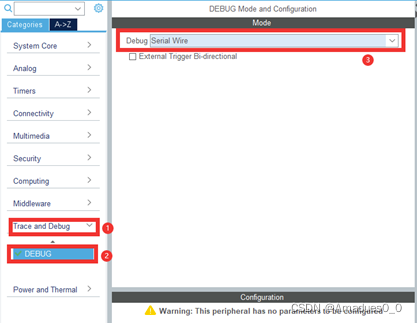

点击左侧“Trace and Debug”，进入“DEBUG”页面，用自己所用的调试方式，选的是“Serial Wire”。也就是ST-Link常用的SWD模式，下面的选项是外部触发调试，暂且不开。

6.2 配置串口引脚

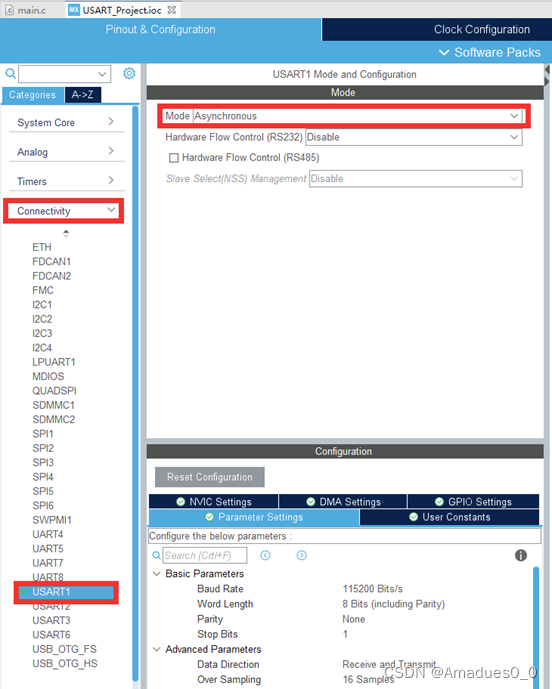

接下来我们对串口进行配置，首先在引脚定义中我们需要打开“Connectivity”中的“USART1”来打开串口1的配置菜单。

在“Mode”一栏中，将“Mode”改为“Asychoronous”异步模式，其他选项不用改动。

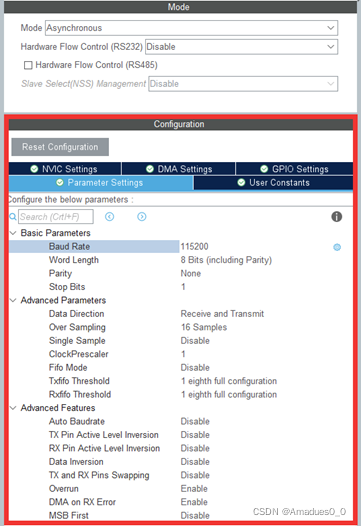

可以看到下方会出现串口的详细配置目录，这边选择不改动，使用默认的：
115200HZ波特率，8字符长度，奇偶位None，停止位为1.

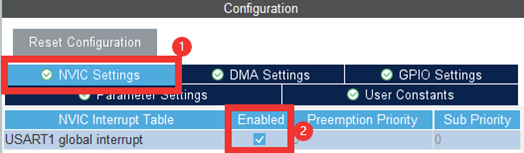

接着点击“NVIC Setting”对串口中断进行配置，打开USART1的中断开关。

并在“NVIC”总中断控制界面将串口中断的优先度设为“3，3”。
