前言

对于大数据的传输必须搞定DMA的传输方式，而对于数据采集的应用，主要方向是从Device->Host的方向，也就不会出现网上所说从Host->Device会出现乱序的情况。利用仿真可以更好的学习IP核信号变化

环境准备

Vivado 2019.1
PIO例程
xapp 1052例程
K7芯片的板卡

PIO例程仿真

Step1:

在这里插入图片描述
创建好IP核，后右击IP核，选择打开Example 例程，这个例程默认的就是PIO例程。

step2:

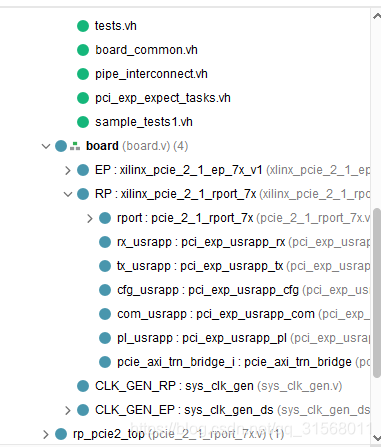

可以看到这是仿真的文件，实际我们只需要修改两个文件，就能顺利仿真了
在这里插入图片描述
修改 pci_exp_usrapp_tx.v 308行：

由用户自定义，假设是 testname = “user_test_1”;

step3:

在sample_tests1.vh在else if结构里添加一个

else if(testname=="user_test_1")
begin
    TSK_SIMULATION_TIMEOUT(5050);
    TSK_SYSTEM_INITIALIZATION;
    TSK_BAR_INIT;

    //Fixed initialization

    //configration read
    TSK_TX_TYPE0_CONFIGURATION_READ(DEFAULT_TAG, 12'h0, 4'hF);
    TSK_WAIT_FOR_READ_DATA;
    $display("[%t] :Device/Vendor ID %x successfully received", $realtime, P_READ_DATA);

  //BAR write
    board.RP.tx_usrapp.DATA_STORE[0] = 8'h12;
    board.RP.tx_usrapp.DATA_STORE[1] = 8'h34;
    board.RP.tx_usrapp.DATA_STORE[2] = 8'h56;
    board.RP.tx_usrapp.DATA_STORE[3] = 8'h78;
    TSK_TX_MEMORY_WRITE_32(DEFAULT_TAG,
         DEFAULT_TC, 10'd1, 8'h0, 4'h0, 4'hF, 1'b0);

    // board.RP.tx_usrapp.TSK_TX_CLK_EAT(10); same as dealy

   //BAR read
   TSK_TX_MEMORY_READ_32(DEFAULT_TAG,
        DEFAULT_TC, 10'd1,
        8'h0, 4'h0
