PCIE项目中AXI4 IP核例化详解

本文详细介绍了如何在PCIE项目中实现自定义AXI4 IP核的例化过程,包括新建工程、创建IP、生成BD文件、修改需求、封装和验证IP,旨在帮助读者理解并应用到实际项目中。

PCIE项目中AXI4 IP核例化详解

本工程实现PCIE的8通道速率2.2GBps通信,并验证数据的正确性。
本工程里已经把PCIE部分做成一个封装的模块,对外提供的是fifo_wr(数据发送fifo)接口和fufi_rd(数据接收的fifo接口),用户只要操作fifo接口,无需关心PCIE的内部驱动。为了便于读者更加明白,可以深入了解PCIE,我们将会制作一个PCIE的连载系列。
今天,首先说一下自定义AXI4的IP核,至于AXI4和PCIE之间有什么联系,敬请关注我们的连载系列文章。
在本篇文章中暂时先不讲解AXI4协议,先来分享例化AXI4的自定义IP核详细步骤。
一、 新建工程
为了节省篇幅,新建工程部分就不详细讲解,以下为我们新建好的工程:在这里插入图片描述

二、 创建自定义IP

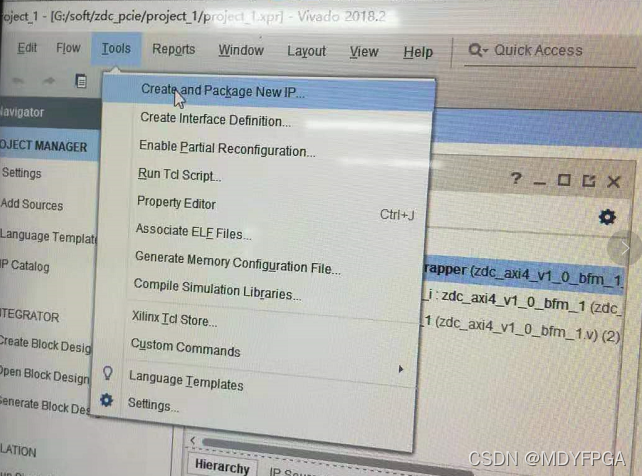

点击“Tools”菜单下的“Create and Package New IP”,如下图所示:在这里插入图片描述

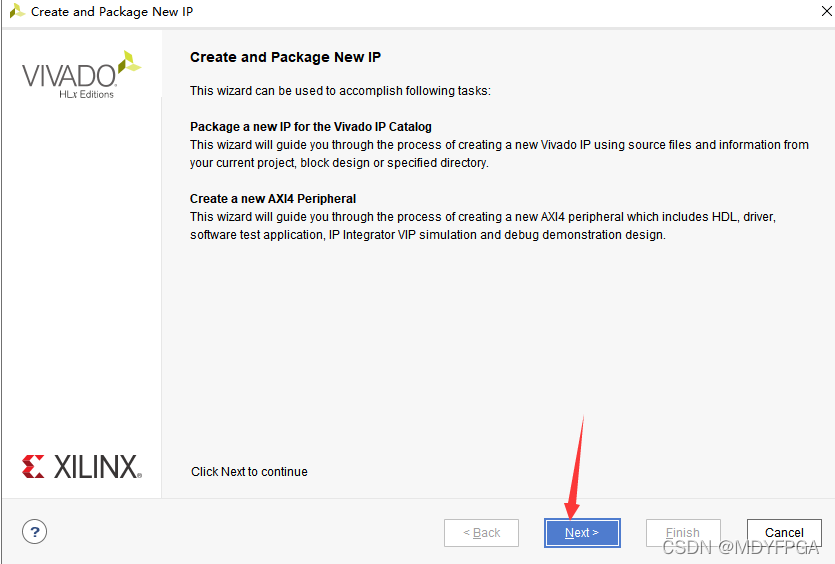

按照指引,点击“next”:在这里插入图片描述

选择AXI4的IP核:在这里插入图片描述

输入IP核的名称:
