电感参数和选型

参数

电感值

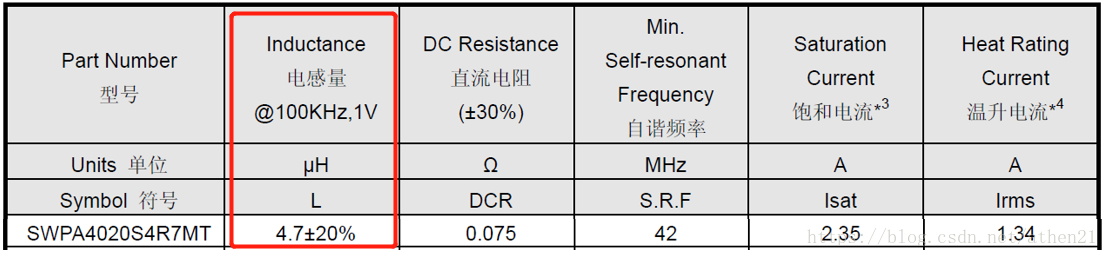

额定电感值是电感在一个给定的频率下测得的值，感值误差是同一批电感里电感与电感之值的感值差异。一般在电感器件规格书里为如下：

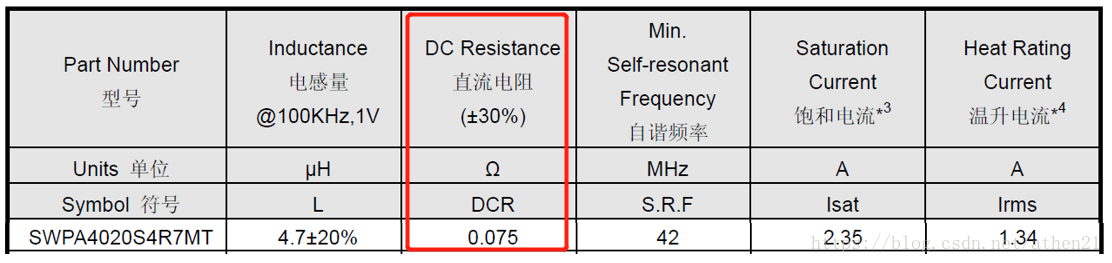

直流电阻

真实的电感器件并不是一个理想的纯感器件，会有一个直流电阻存在，我们一般称之为DCR。由于这个电阻的存在，使得流过电感器件的一部分电流以热的形热被耗散掉了，使得转换效率下降。在电感器件的阻抗曲线上，低频部分的大小是由DCR决定的。

电感直流电阻对于效率的影响，重载时比轻载明显。
在电感值给定的情况下，电感器件的外型越小DCR越大。
在电感外型大小给定的情况下，电感值越大DCR越大。
在电感值一定的情况下，有磁屏蔽的电感器件的DCR小于没有磁屏蔽的。
在电感的规格书里，一般会给DCR的典型值及最大值供我们参考，在设计时尽量选择较小DCR的电感。

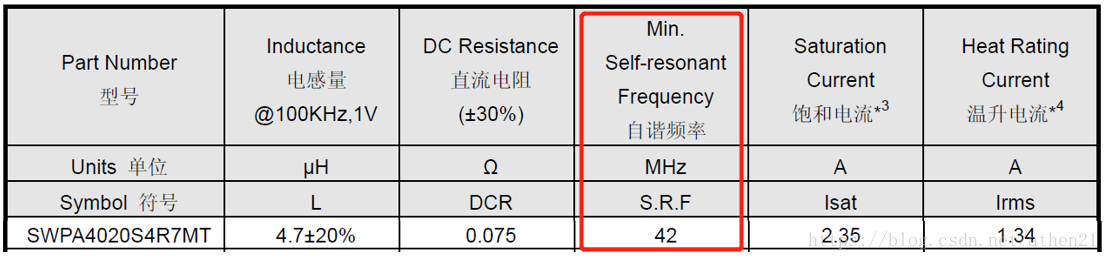

自谐振频率

理想电感器件的阻抗是随着频率的上升而增加的，但是真实中的电感器件由会存在寄生的电容形成RC电路结构，使电感器件存在一个自谐振频率f0。在这个频率之下，电感器件阻抗曲线表现为近以理想的电感特性，电感的阻抗随着频率的上升而增加的。在这个频率之上，电感器件更加表现的像一个电容，电感阻抗随着频率的上升而下降的。

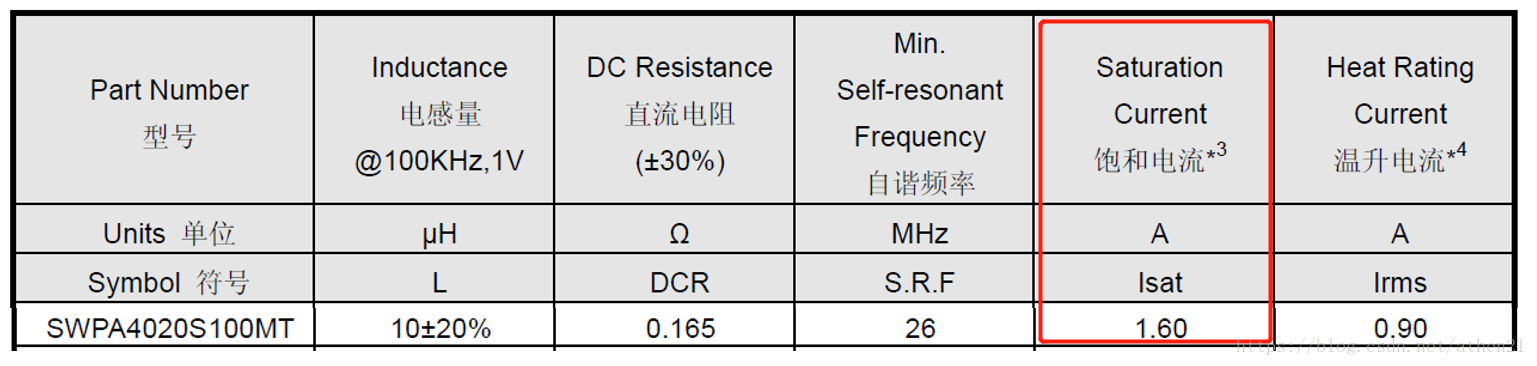

饱和电流Isat、温升电流Irms

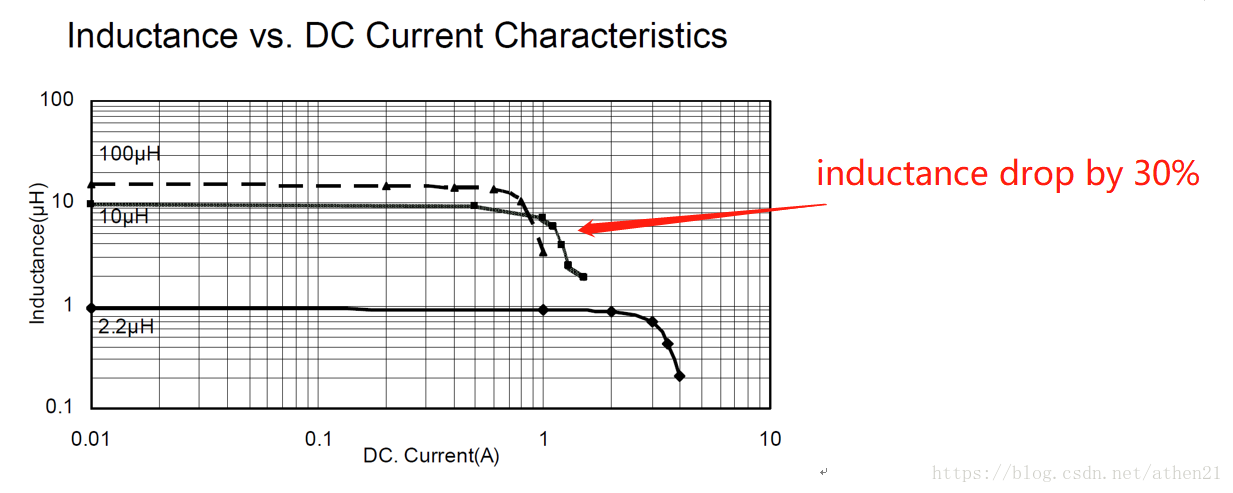

电感都会有磁饱和特性，当电感中的电流大于某一个电流值时，电感量就会出现大幅下降，这个电流值我们称之为电感的饱和电流。在一般的工程实践中，我们将使电感量下降30%所对应的电流做为电感饱和电流。


电感的温升电流Irms 是流过电感电流的有效值，它主要会引起电感温度的上升使得电感量大幅下降。温度的上升是由于电感的DCR引起，我们一般定义其为，在室温下使得电感产生40度温升所对应的电流。通常电感的温升电流是低于其饱和电流的。

选型

电感选型是比较简单的，选型时关注饱和电流Isat、温升电流Irms即可。一般电感用于DCDC电路，工作频率到达不了自谐振频率。
