VOFA+串口调试软件的使用，波形绘图功能使用

特点

• 平台支持：Windows、Linux、MacOS；
• 接口支持：串口（超高波特率，稳定支持）、网口(TCP客户端/服务端，UDP)；
• 协议支持：协议为插件，已开源，人人可编写。目前已支持CSV风格的字符串协议，和十六进制浮点数组形式的字节流协议；
• 控件支持：控件为插件，已开源，人人可编写。目前已支持波形图、按钮、状态灯、图片、滑动条、3D立方控件（可更换模型）等；
  • 2维度与3维，一个也不能拉下；
  • 自主研发的波形控件，支持每通道百万采样点的绘制，性能强劲；
  • 自主研发的波形控件，无缝嵌入了实时直方统计和点数可设置的傅里叶变换，可以使用VOFA+进行数据分析。
• 传统字节流收发调试功能依然支持；
• 拖拽方式添加控件，交互流畅自然；
• 快捷的命令、参数绑定系统，发送指令同样优雅。

当成串口助手使用

选择RawData协议，可以保证接收到什么打印什么

绘图

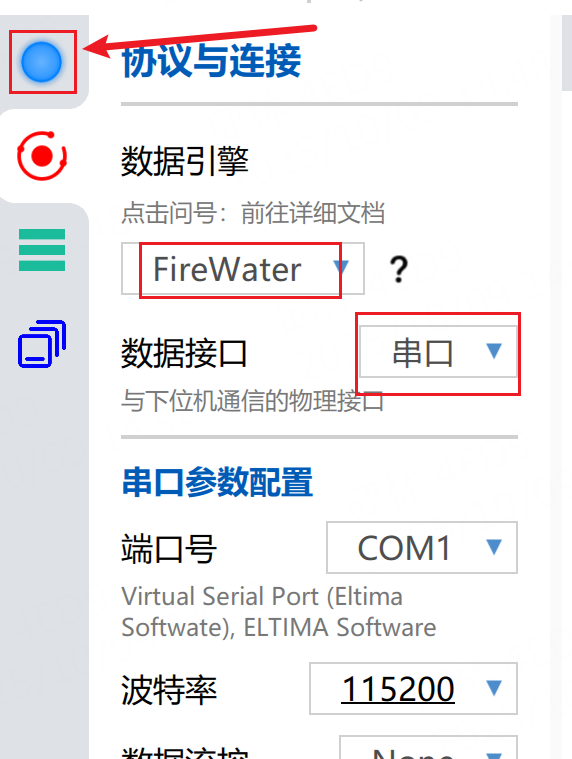

选择串口、firewater协议，点击左上角原点打开串口

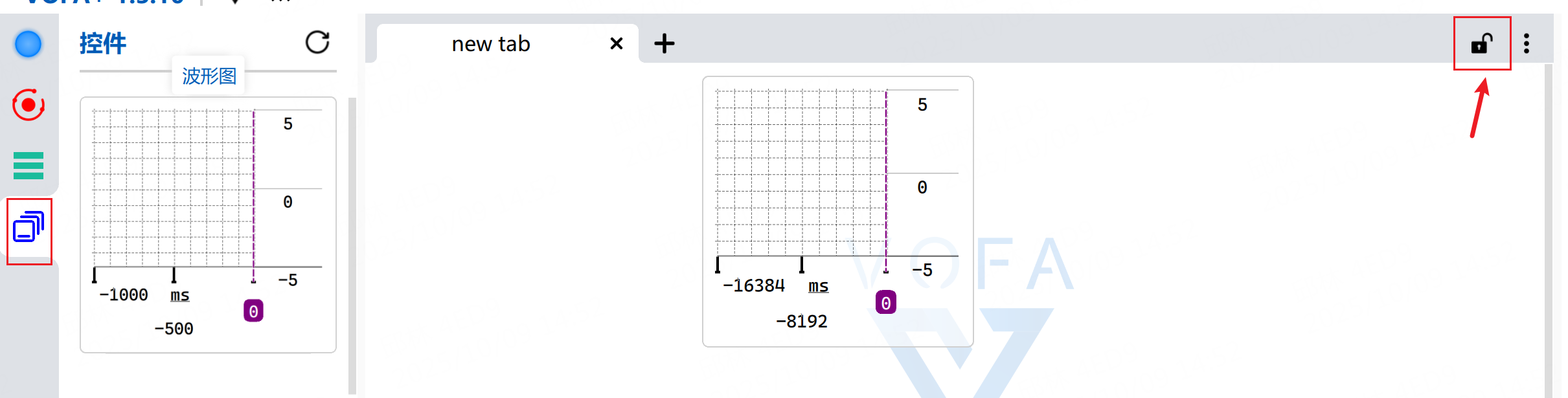

把波形控件拉到new tab中，双击控件最大化。
如果不能最大化，检查下右上角是不是锁定了

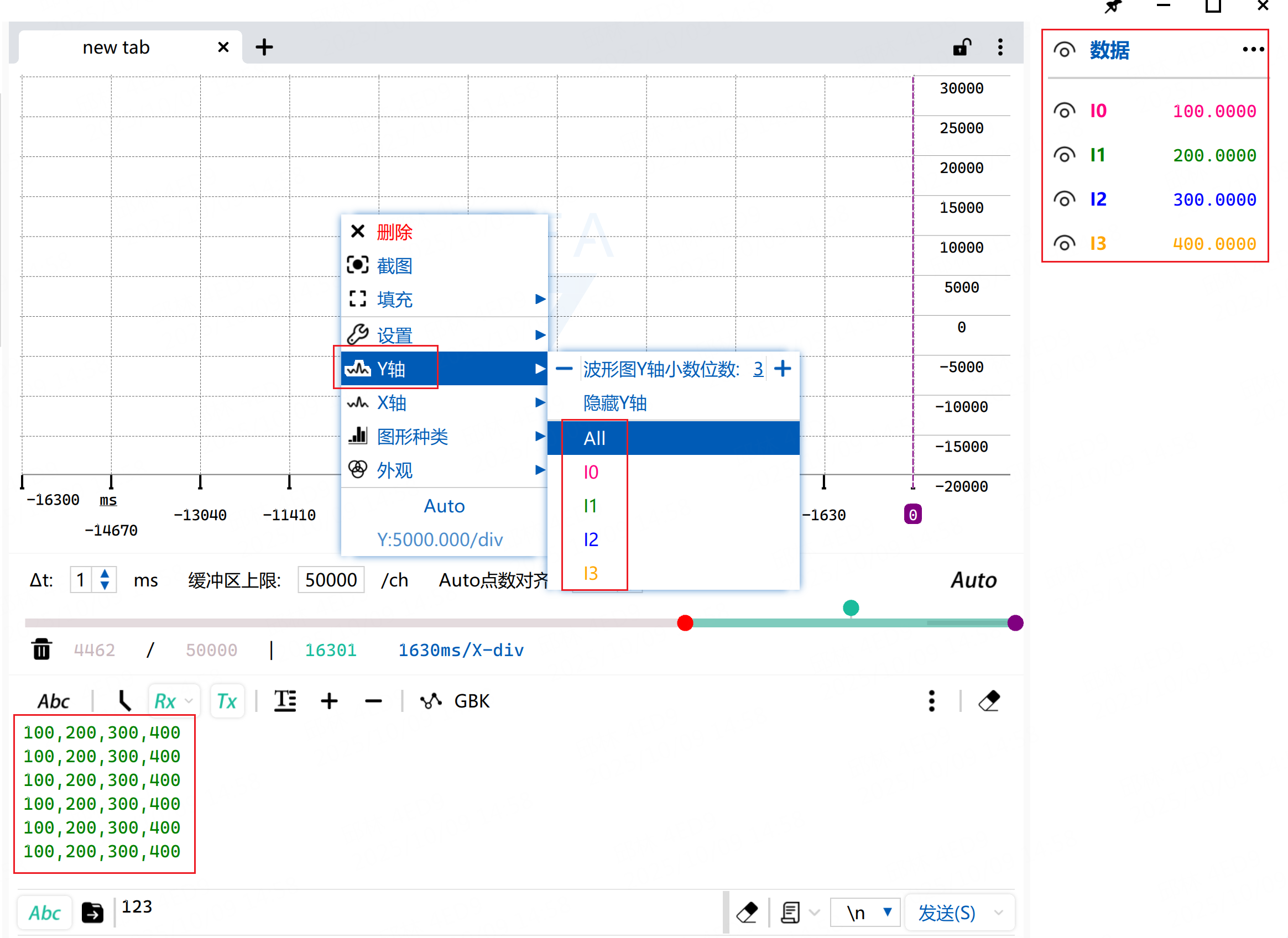

使用串口助手给VOFA发送数据。每路数据用“,”隔开。每帧数据用"\n"结尾。

在VOFA的下面会显示接收到的数据。
右上角的数据区会解析出接收到了4个通道的数据，并显示值。
在控件中右键选择要显示哪些数据，这里选择ALL，就可以显示全部通道的数据

保证绿色滚动条拖动到最右，这样波形图显示的才是最新的数据;

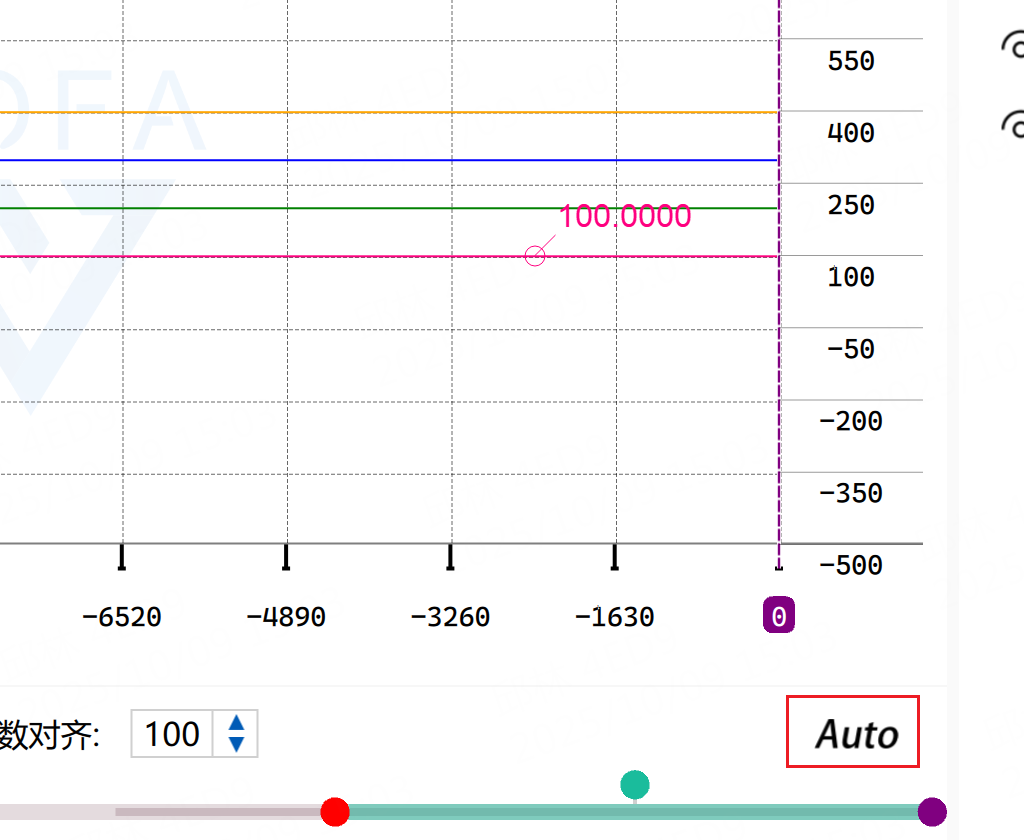

点击Auto，自动缩放Y轴量程落在波形最大最小值范围内。
把鼠标放到波形上，可以测量数值。

注意，发送数据不能太快了，每帧间隔1ms。太快了会乱显示。
