RS232保护电路

已于 2024-11-25 14:04:28 修改
阅读量1k 收藏 14
点赞数 2
CC 4.0 BY-SA版权
分类专栏： 协议 文章标签： RS232保护电路
于 2024-11-12 21:41:32 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qlexcel/article/details/143724801

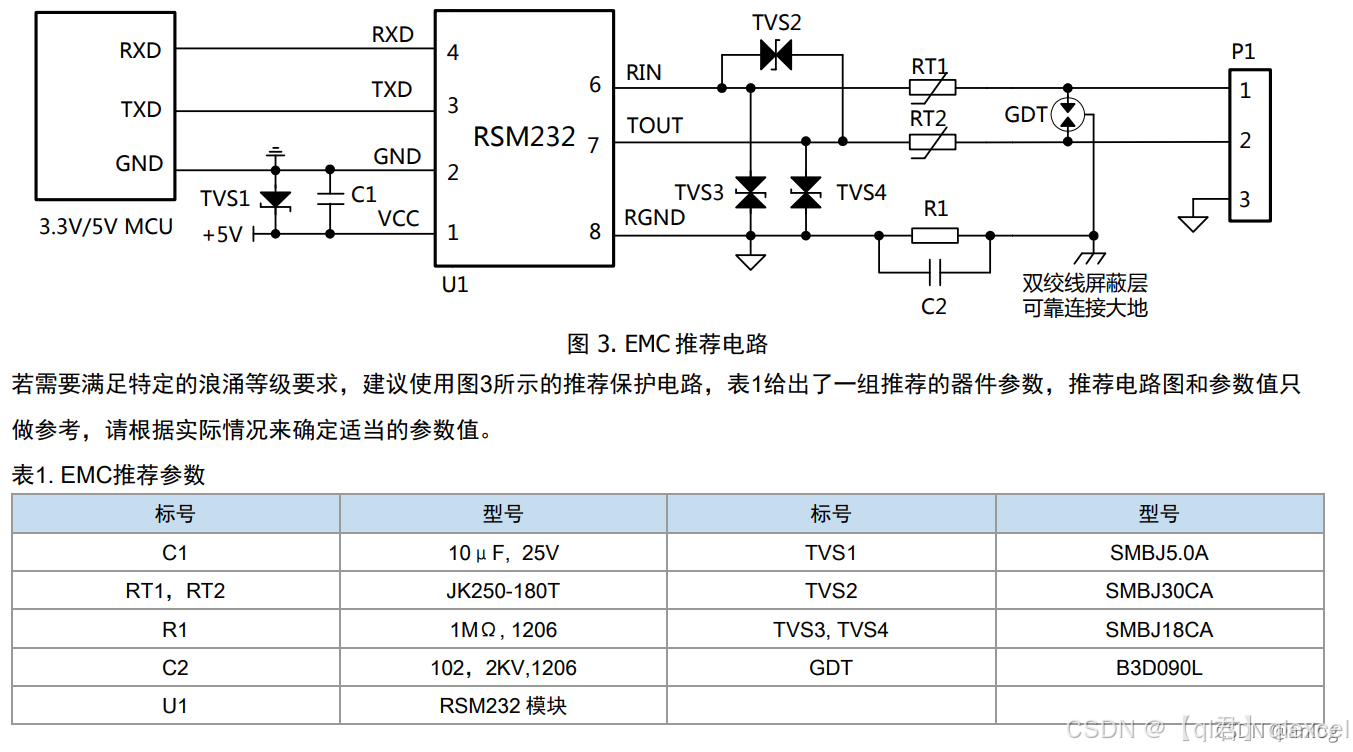

在这里插入图片描述
差模回路保护
当有差模干扰电压施加在接口1、2脚时， TVS2响应最快，首先导通，232芯片总线引脚RIN、TOUT之间的电压被钳位。自恢复保险丝RT1、RT2限制流过TVS2的电流，防止其过功率损坏。GDT响应最慢，最后导通，泄放掉大部分能量，并将残压限制在较低水平。

共模回路保护
为保证良好的保护效果，通信参考地RCAN应在组网后单点接地。 当有共模干扰电压施加在接口1，2脚时，TVS3、TVS4响应最快，首先导通，芯片总线引脚与RCAN之间的电压被钳位。自恢复保险丝RT1、RT2限制流过TVS3、TVS4的电流，防止其过功率损坏。GDT响应最慢，最后导通，泄放掉大部分能量，并将残压限制在较低水平。

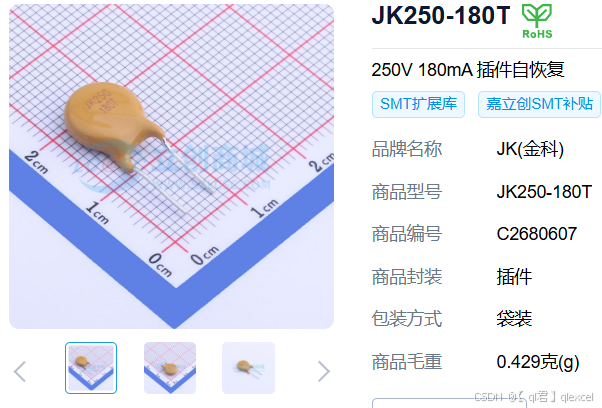

JK250-180T
在这里插入图片描述

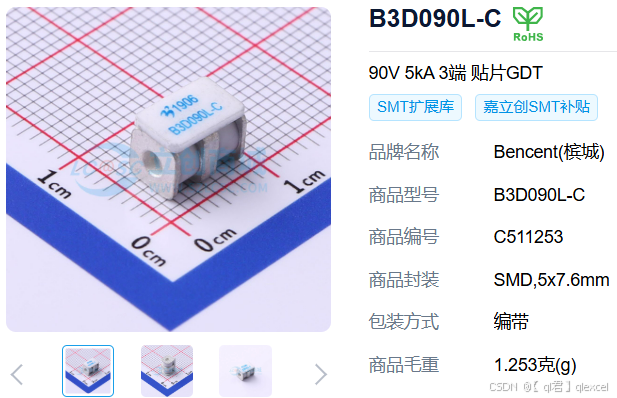

B3D090L
在这里插入图片描述
