4线风扇接口、控制电路、FG信号

原创 于 2025-07-28 12:01:06 发布 · 2.7k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#风扇 #散热风扇 #FG

在这里插入图片描述

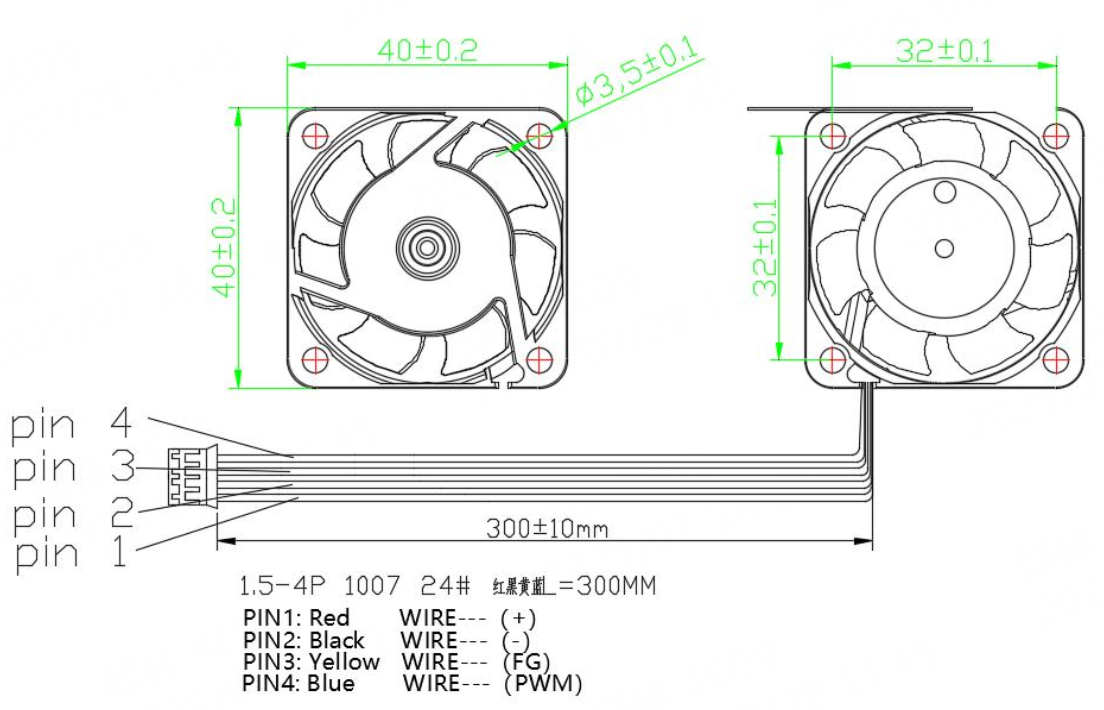

4根线分别是GND、VCC、FG、PWM。

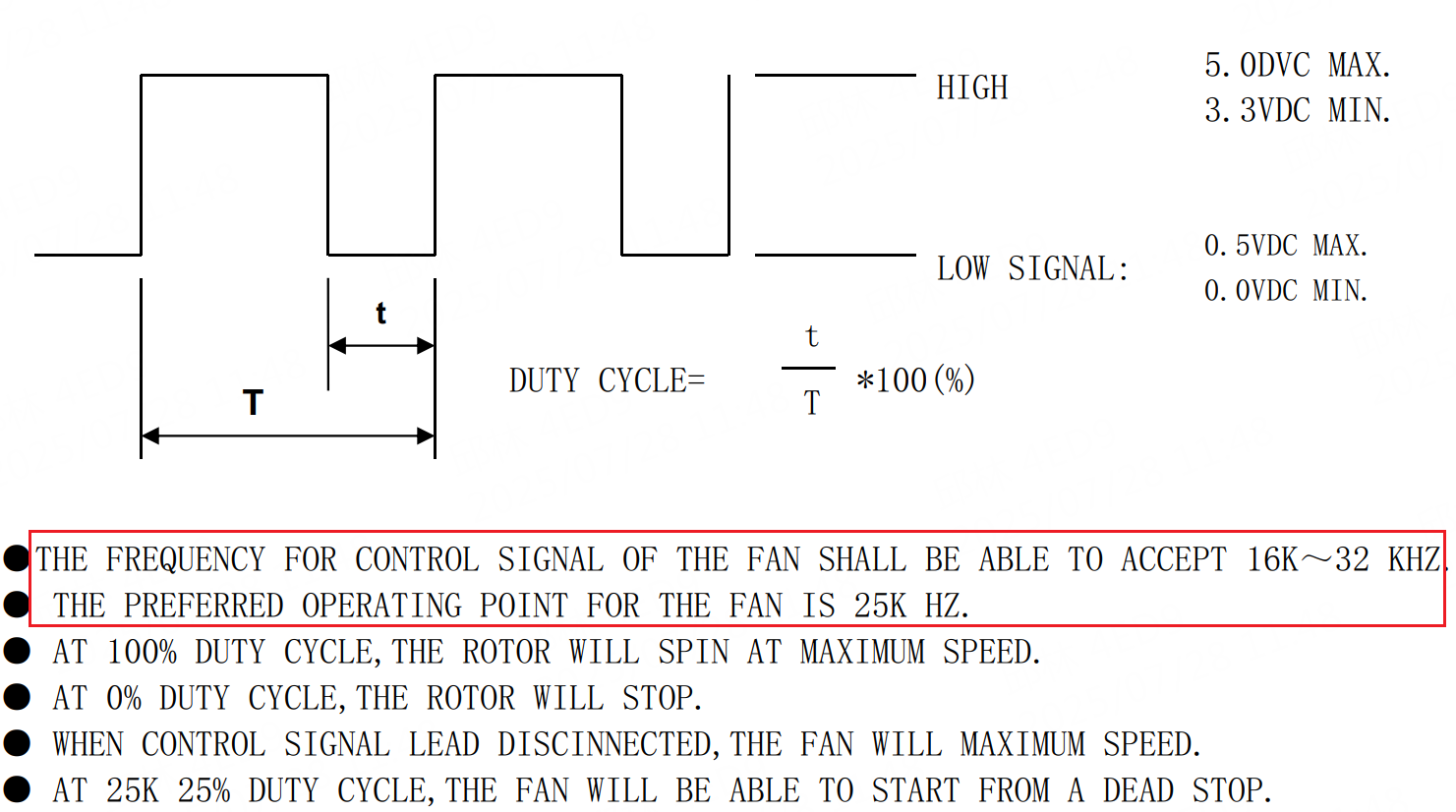

PWM用于控制风扇转速，PWM的频率需要参考风扇规格书。
在这里插入图片描述

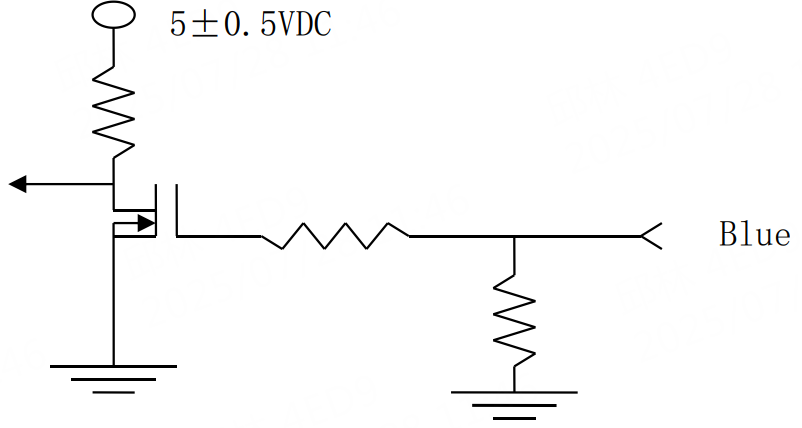

控制电路参考规格书，比如这个风扇要求输入PWM电平3.3V~5V，可以直接单片机IO输出，也可以用MOS转成5V：
在这里插入图片描述

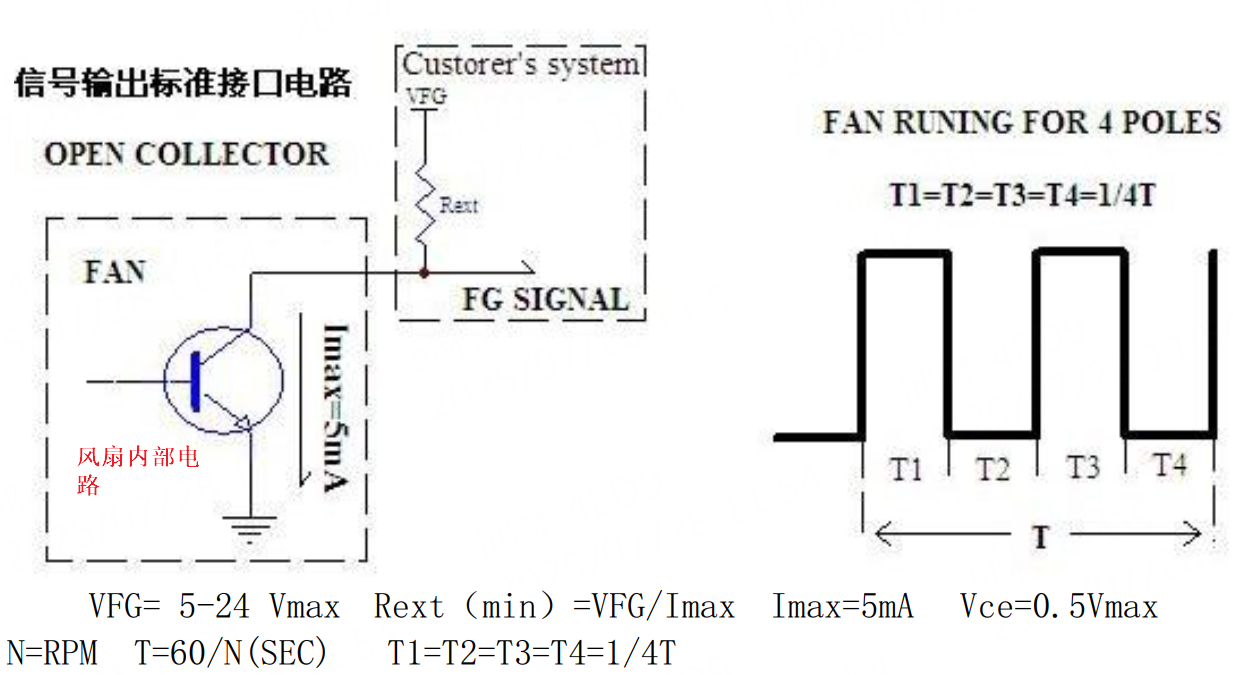

频率发生器（FG） 信号（FREQUENCY GENERATOR （FG） SIGNAL） ：
FG： 风扇运转时， 转子的 N,S 极切换会产生高低电平变化， 转速越快， 电平变化也就越快， 从而可以
通过变化的频率来侦测风扇的转速。风扇输出电路为集电极开路模式，需要外部加上拉。

在这里插入图片描述
使用单片机定时器测量T1，从而计算转速N。
