本文详细解释了STM32单片机上电后的启动过程，包括硬件初始化、复位、SystemInit函数、中断向量表设置，以及最终跳转到main()函数执行C程序的过程。

STM32从Flash的启动流程

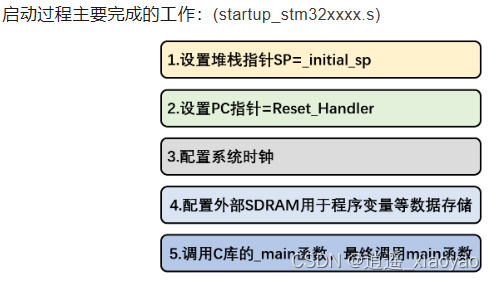

.s文件：硬件初始化-->复位(Reset_Handler)-->系统初始化SystemInit()-->进入__mainC库函数--> 跳转到main()开始进入C程序。

在这里插入图片描述

1，上电之后先去0x0000 0000地址加载SP指针从地址0x0000 0004加载PC指针，如果是BOOT0引脚为低电平，则指向Flash处执行程序
2，从Flash处也就是0x0800 0000加载栈顶指针SP，从0x0800 0004处加载中断向量表的起始地址PC，也就是复位程序的地址
3，执行复位程序，先执行SystemInit()函数初始化系统时钟，然后执行main()函数

在这里插入图片描述







【32单片机学习】（11）STM32启动过程详解_Godox_user的博客-优快云博客

启动文件详解

STM32之启动文件的详解_stm32启动文件_非常规自我实现的博客-优快云博客
