TQRFSOC开发板47DR ：EMMC和SD卡扇区读写

       本例程实现读取EMMC和SD卡的扇区，RFSOC开发板的SD卡引脚绑定在PS端，而EMMC硬件引脚绑定在PL端，所以需要将EMMC的引脚绑定到EMIO，并且添加对应的引脚约束文件。最后在vitis中实现读写EMMC和SD卡扇区的程序。

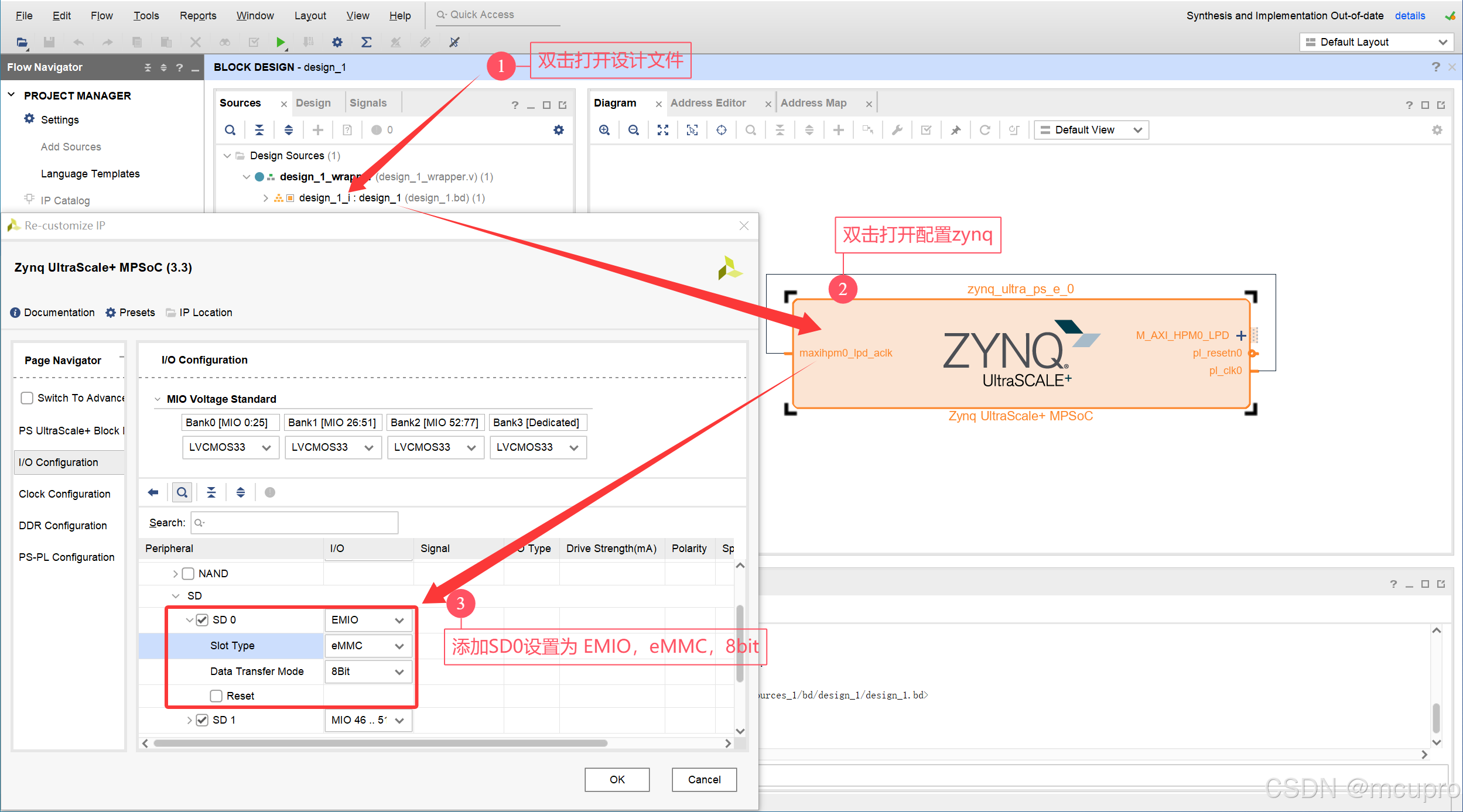

       本例程在第一篇hello_world的项目基础上进行修改。打开hello_world项目,打开设计文件-->打开zynq配置-->添加SD0的配置，设置为EMIO，eMMC，8bit。设置完成后点击OK保存配置。

修改vivado配置图

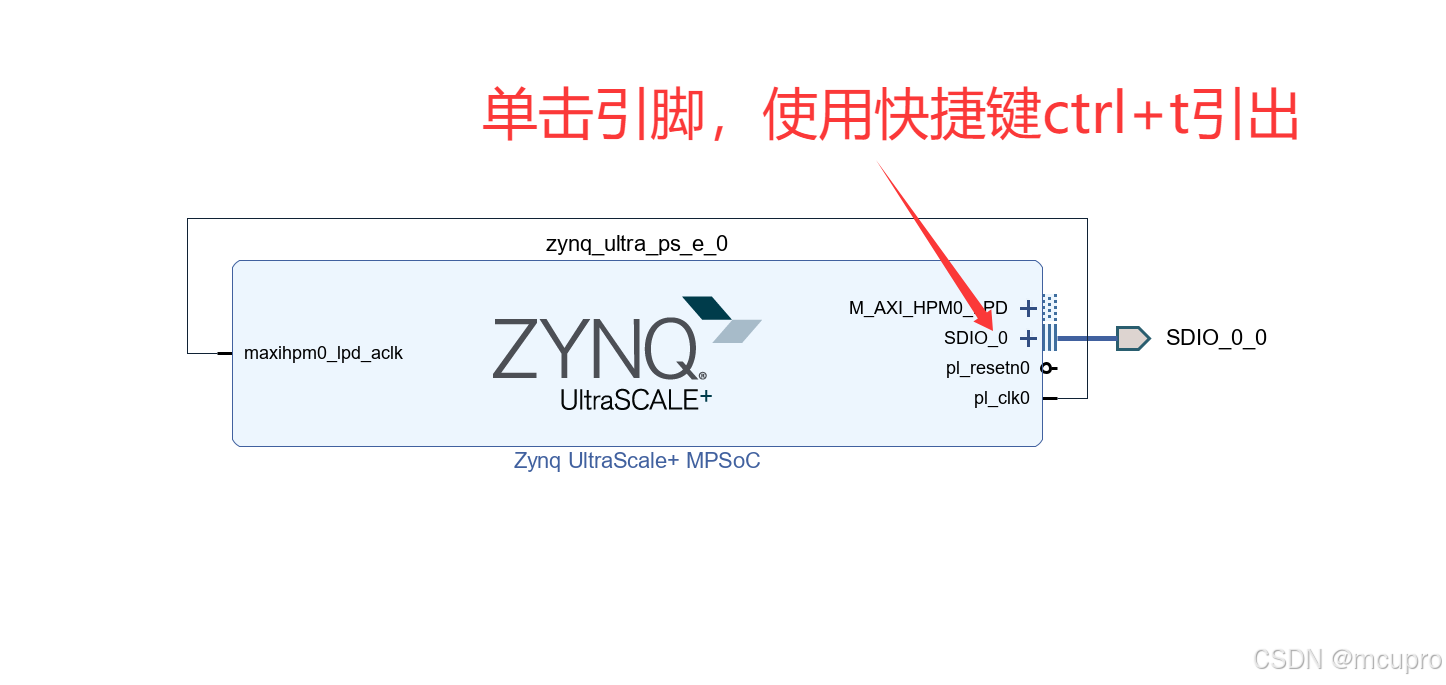

       单击多出来的SDIO_0引脚，使用快捷键CTRL+T，将EMIO的EMMC引脚引出。

引出EMMC的EMIO引脚图

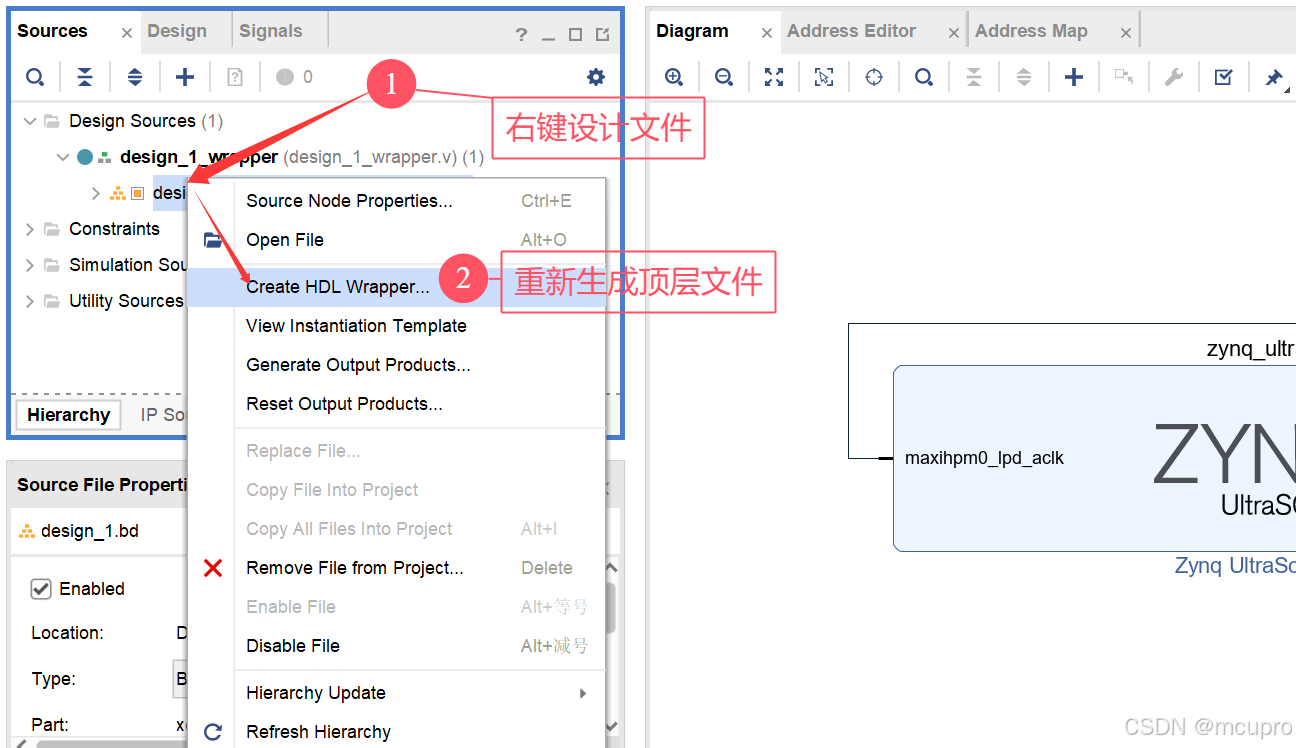

       右键设计文件-->重新生成顶层文件。

重新顶层文件图

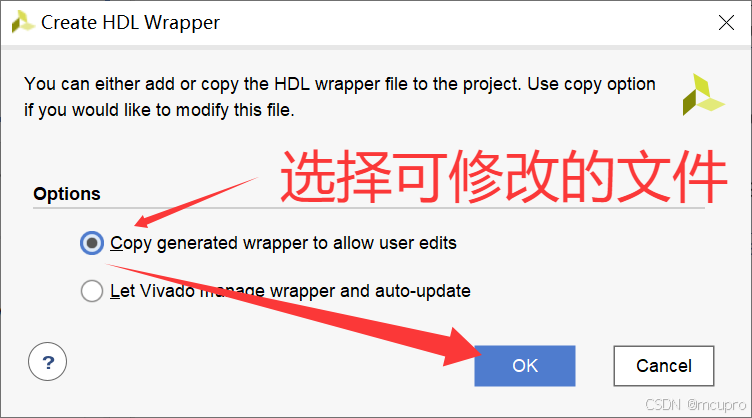

       选择可修改的文件。

设置顶层为可修改文件图

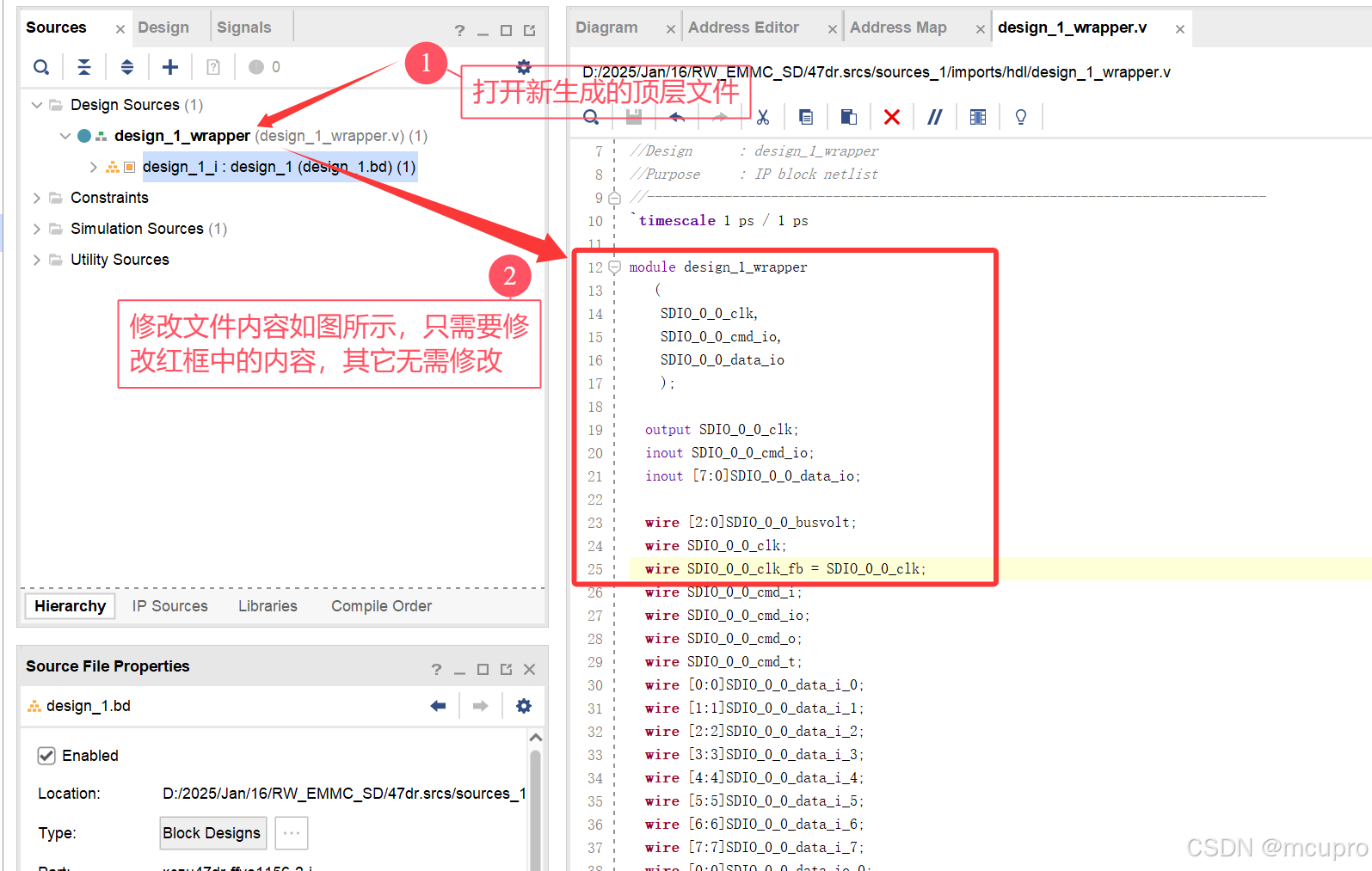

       打开新生成的顶层文件-->修改文件内容如图所示，注意只需要修改红框中的内容，其它无需修改。

修改顶层文件图

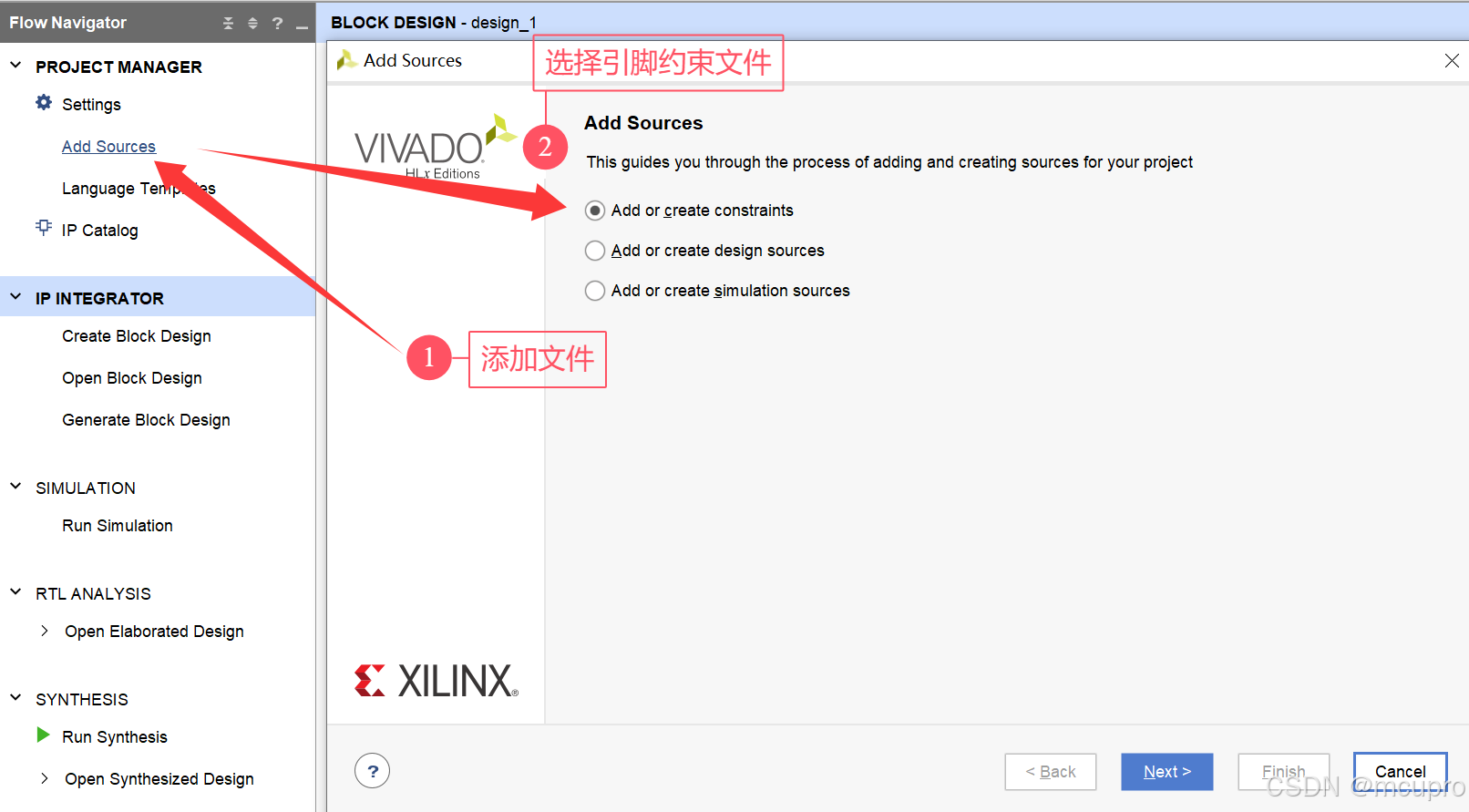

       添加引脚约束文件，

添加引脚约束文件图

       新建引脚约束文件-->设置名称，点击OK和finish完成创建。

新建引脚约束文件图

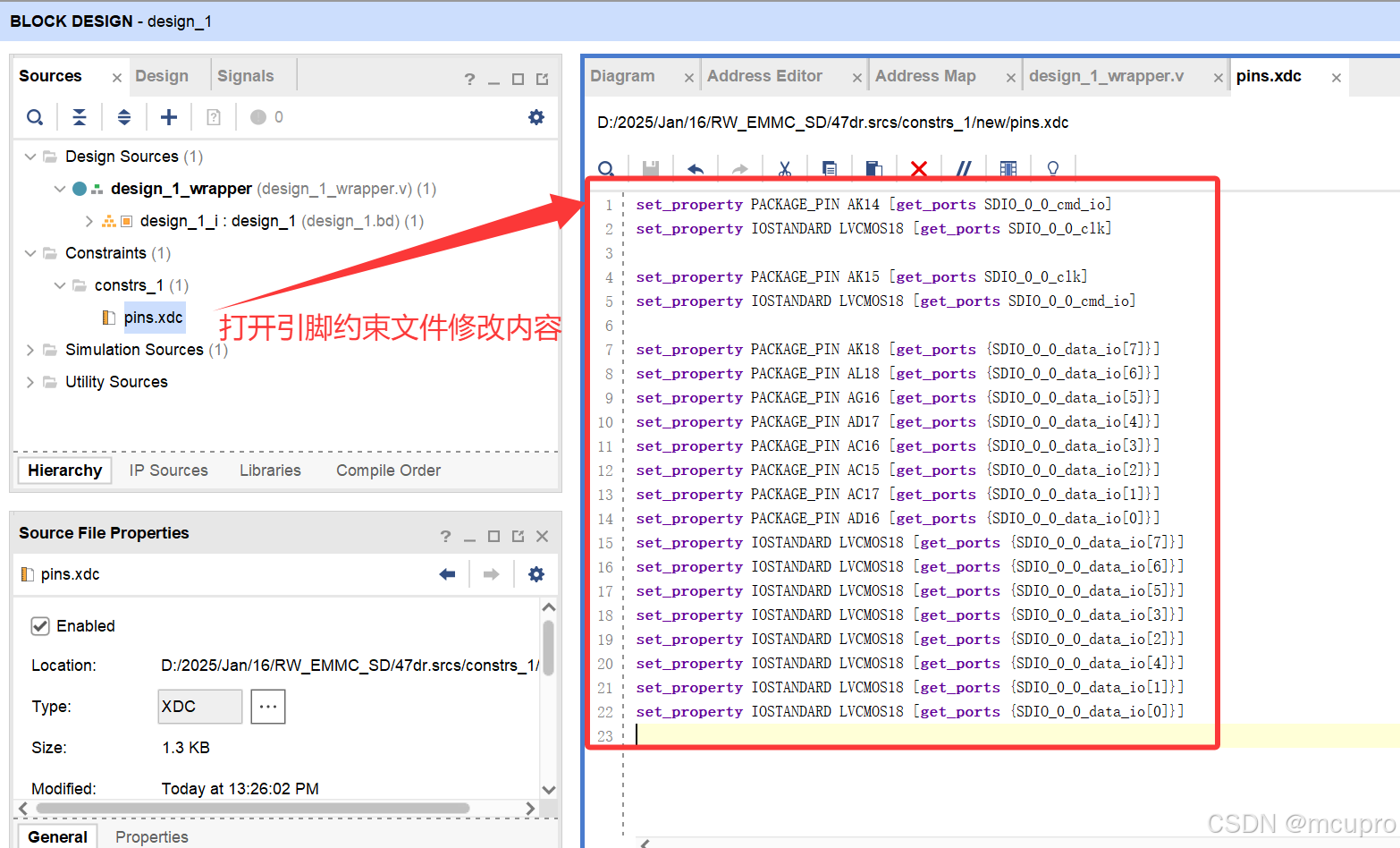

       打开创建的引脚约束文件，修改内容如下所示。引脚约束文件会放入项目目录中的File文件夹中。

修改引脚约束文件图

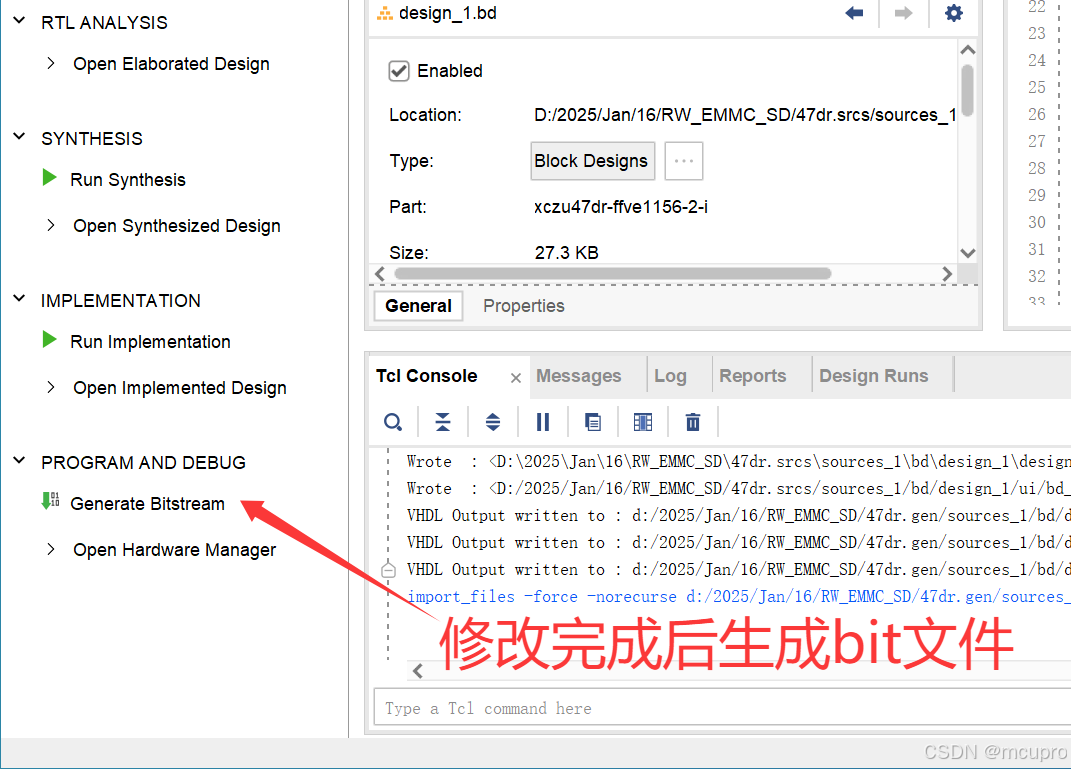

       修改完成后生成bit文件。

生成BIT文件图

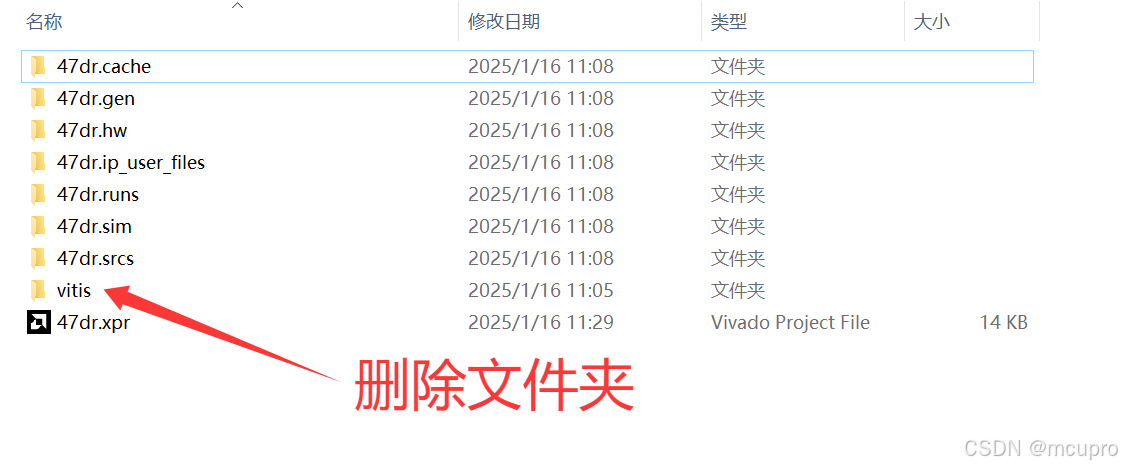

       删除之前hello_world项目中的vitis文件夹。

删除旧项目的vitis文件夹图

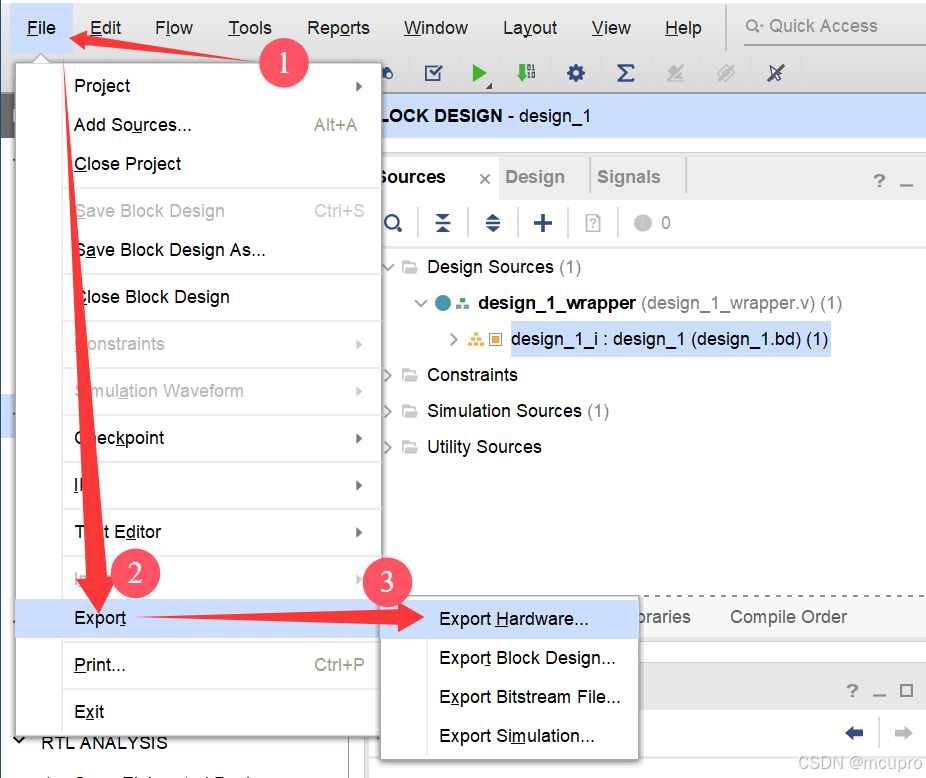

       导出XSA文件。

导出vitis文件图

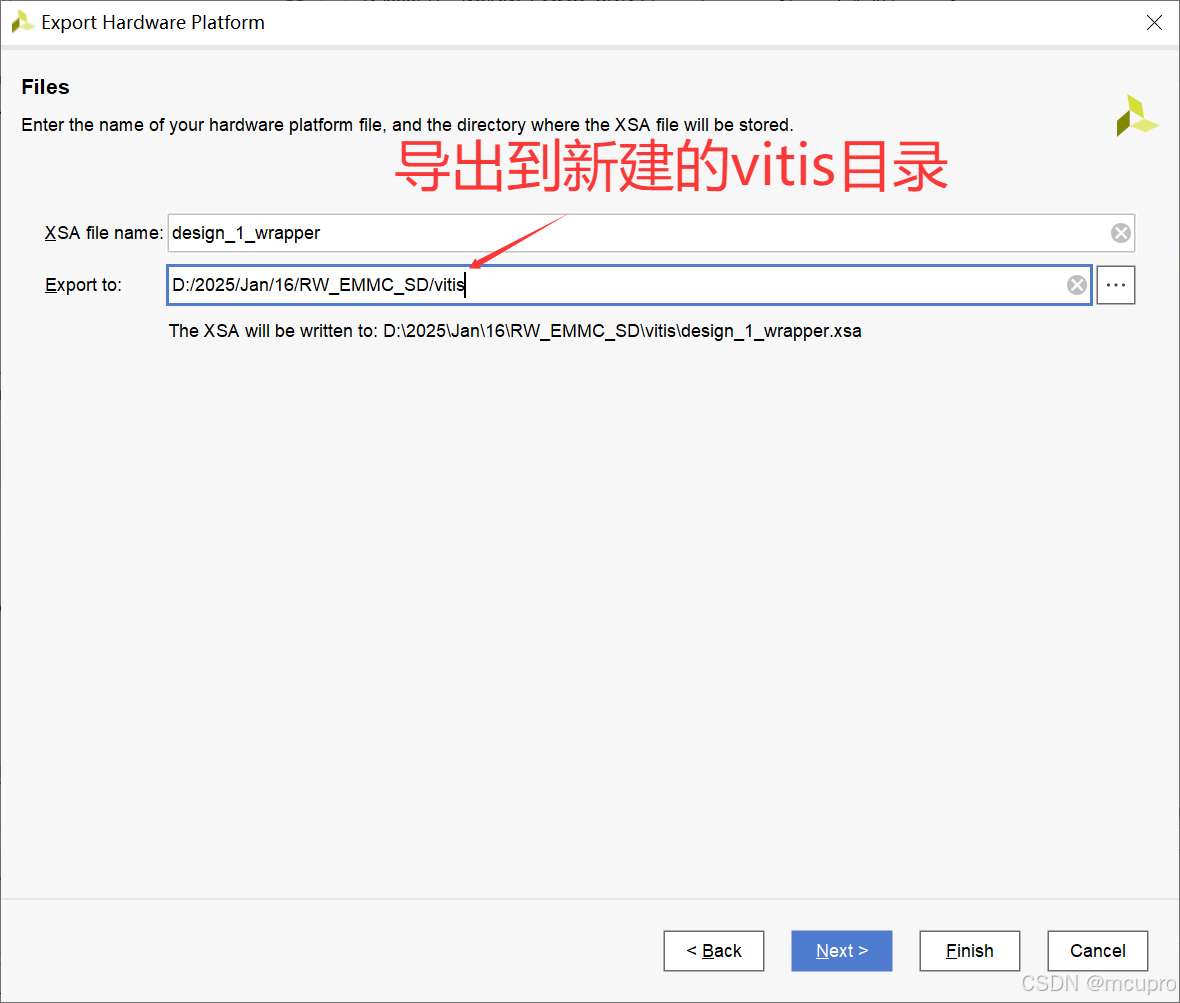

       导出XSA文件地址在默认的基础上添加vitis路径。此步骤会自动创建vitis目录。

选择XSA文件保存地址图

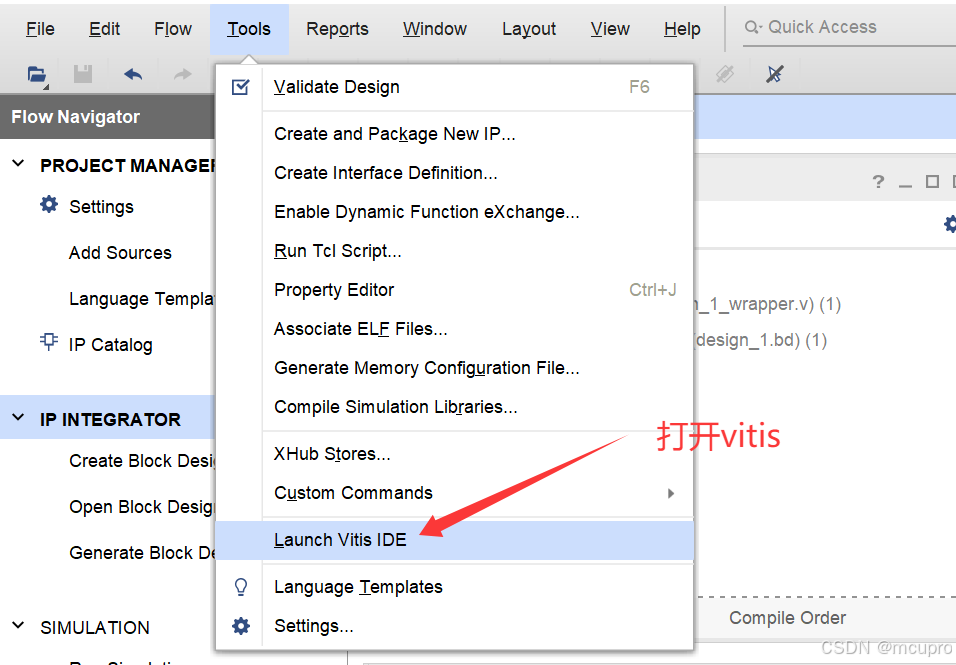

       打开vitis

打开vitis软件图

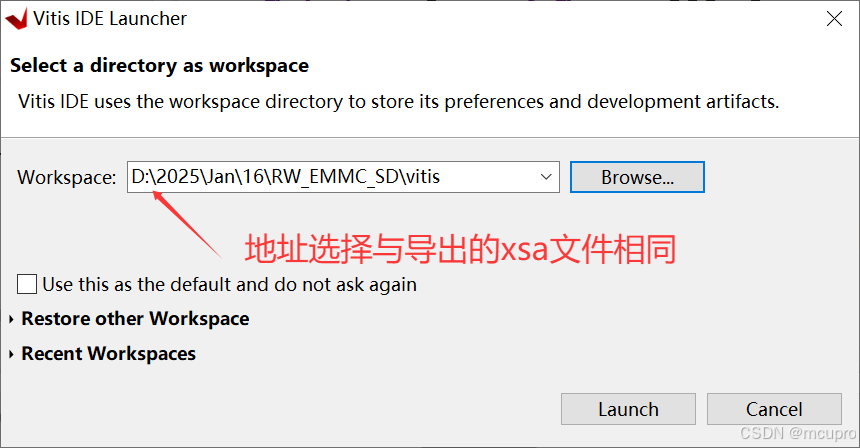

       地址选择与导出的XSA文件相同，点击Launch打开项目。

选择vitis项目地址图

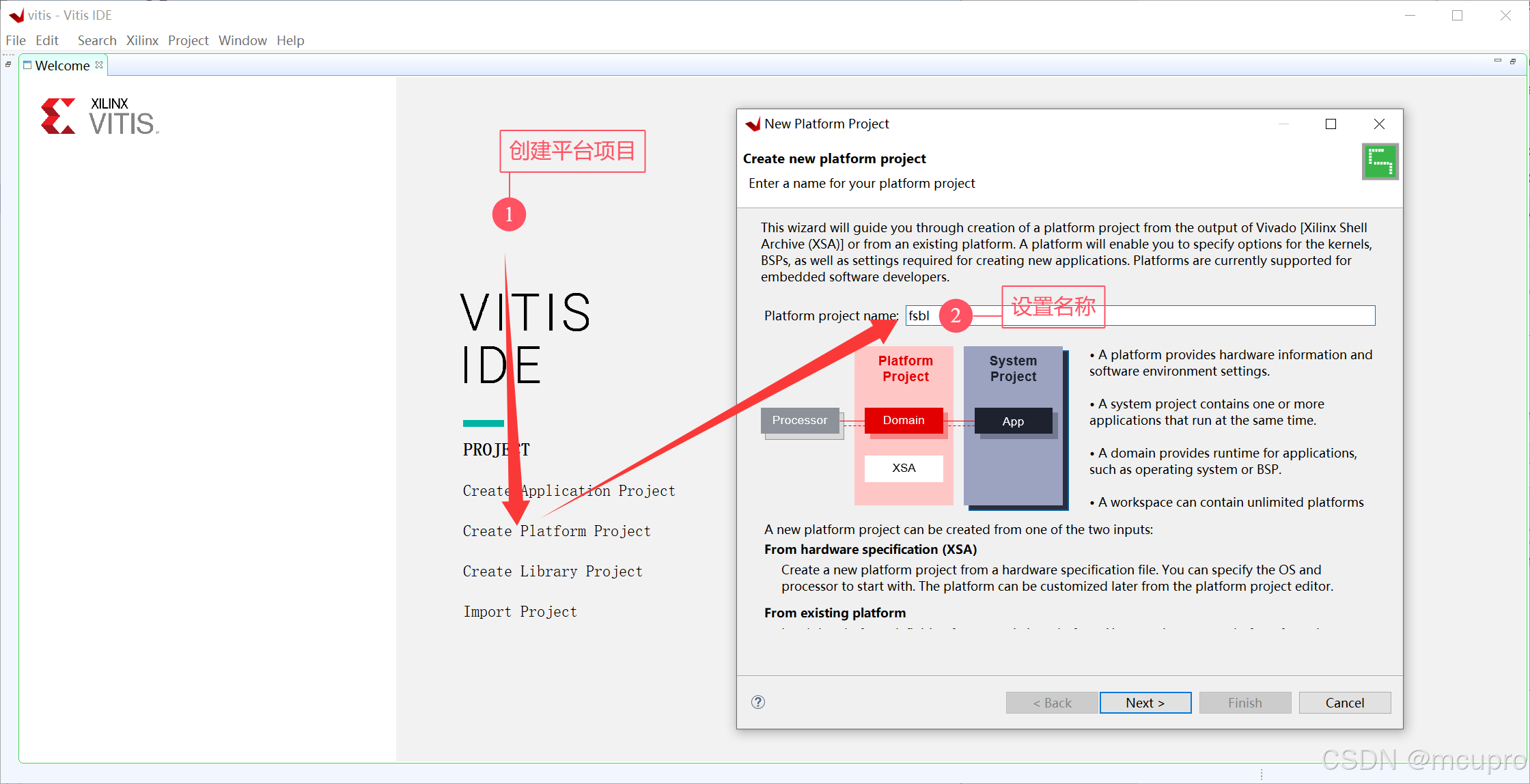

       创建平台项目-->设置名称。

创建平台项目图

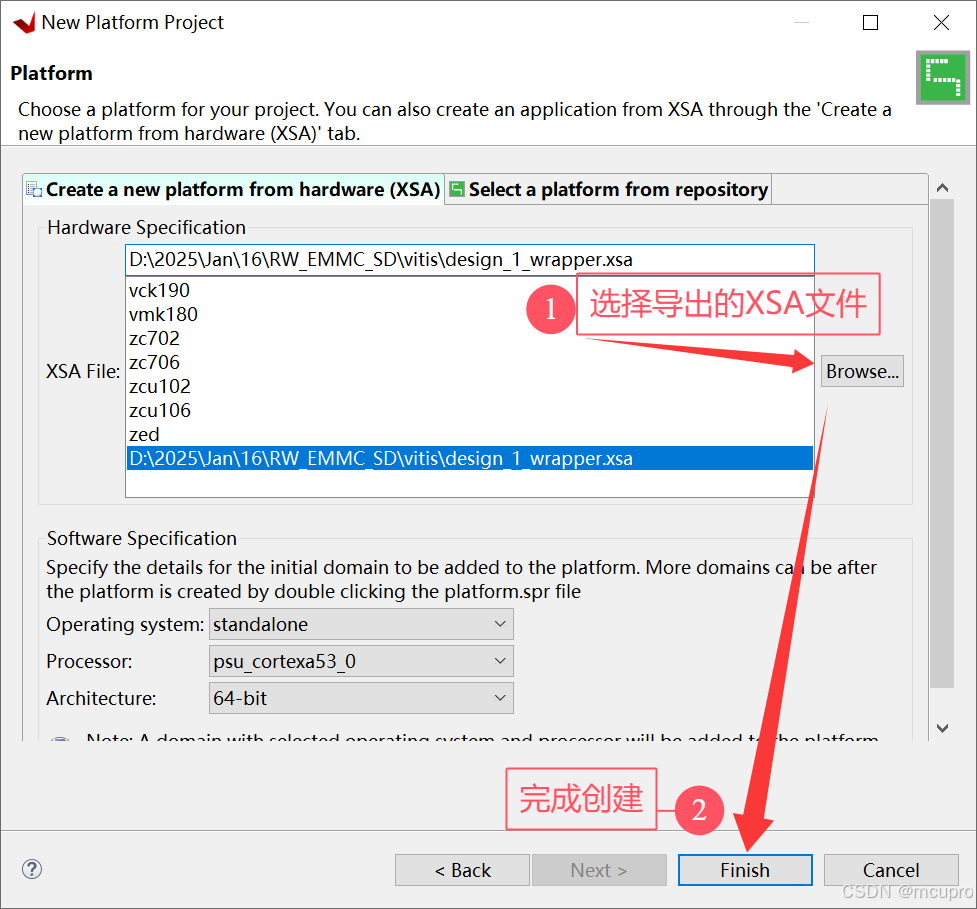

       选择导出的XSA文件-->完成创建。

选择使用导出XSA文件创建项目图

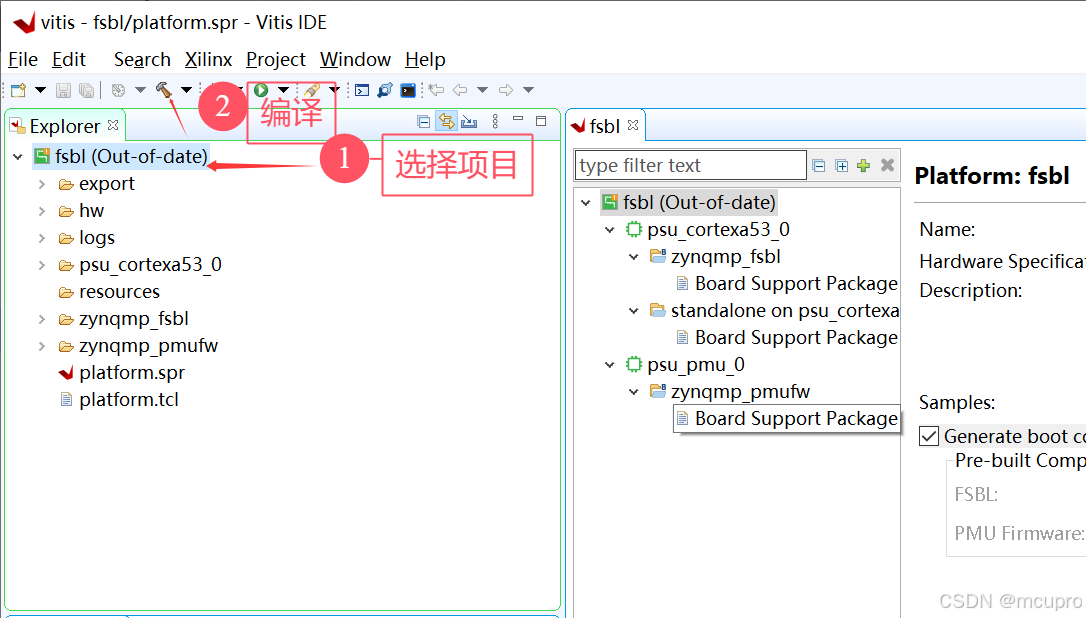

       选择项目-->编译。

编译平台项目图

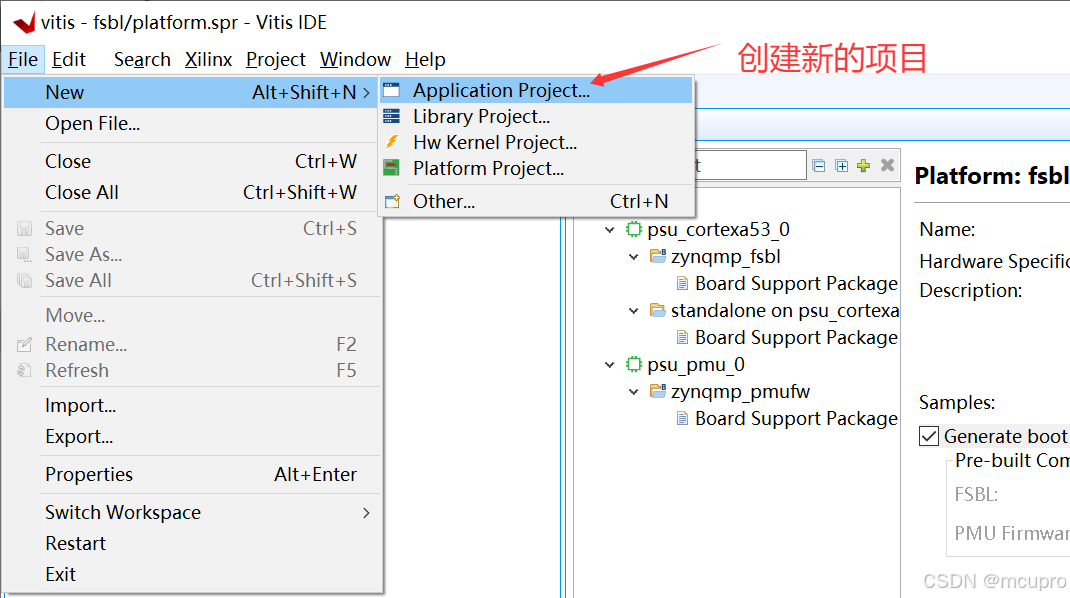

       创建新的项目。

创建vitis新项目图

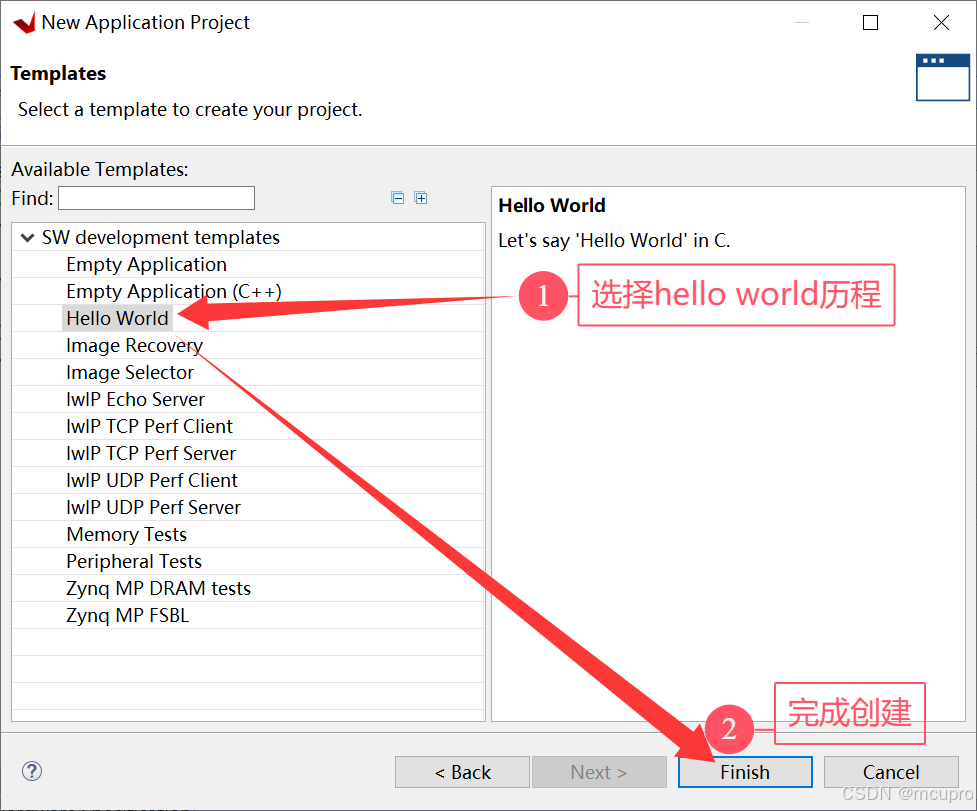

选择Hello world历程-->完成创建。

选择创建项目模板图

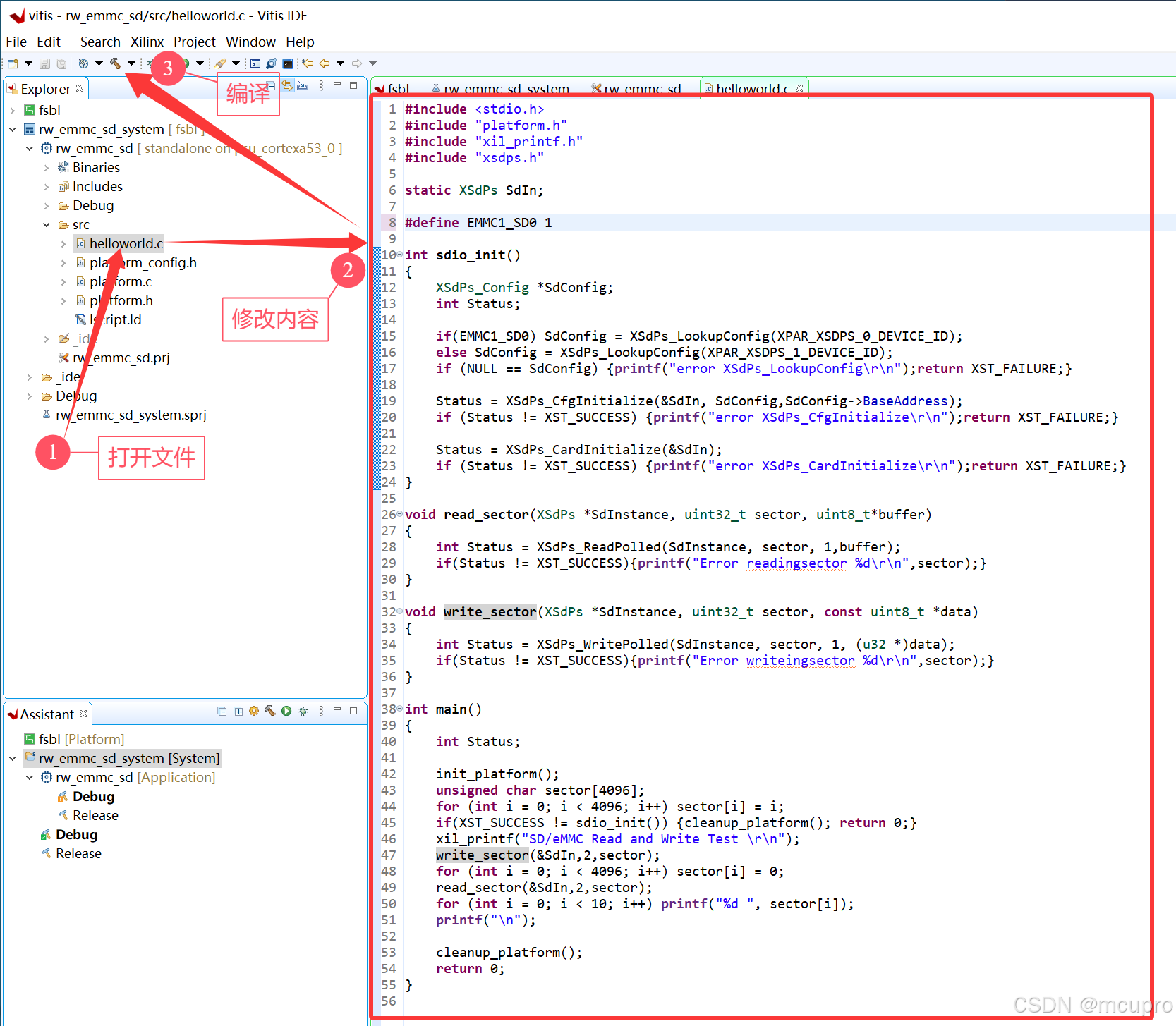

修改helloworld.c中的内容如下图所示，helloworld.c文件也会提供在项目目录中的File文件夹中。

修改vitis代码并编译图

       在上述代码中第8行定义的EMMC1_SD0，为选择读写测试EMMC或是SD卡，其值设置为1表示测试EMMC读写扇区测试，设置为0表示测试SD卡。注意每次修改后需要保存并编译。

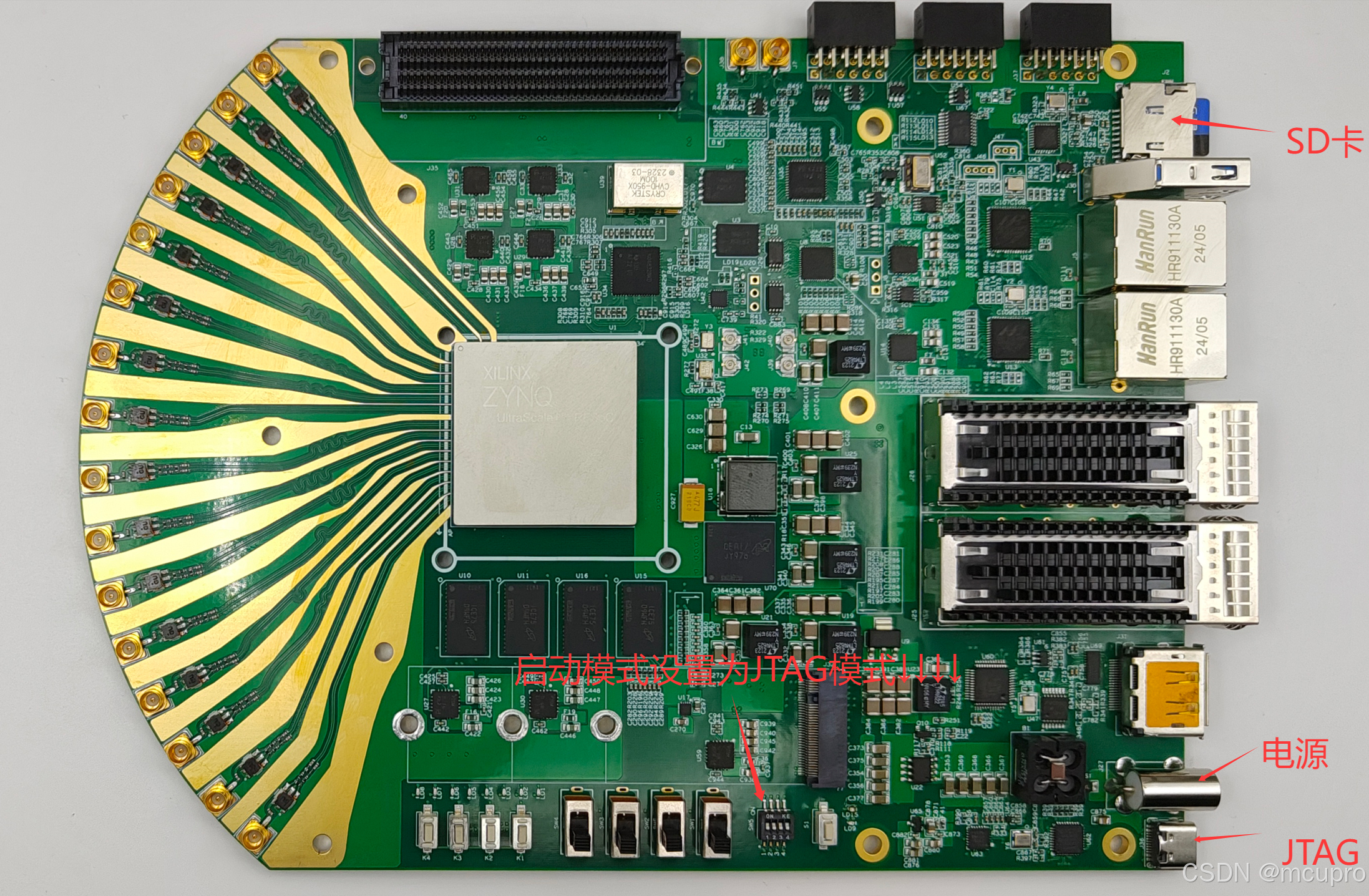

       由于本例程需要使用扇区的方式读写SD卡，打乱其中的文件格式，所以使用JTAG在线运行的方式实验本历程，将开发板的启动模式设置为JTAG模式，插入SD卡，JTAG接口和电源。此开发板的串口是与JTAG用的是同一个USB，内部集成了一个usb hub芯片。所以插上JTAG后也会识别出两个串口，使用串口助手软件分别打开两个串口，等待接收数据。

RFSOC实物图

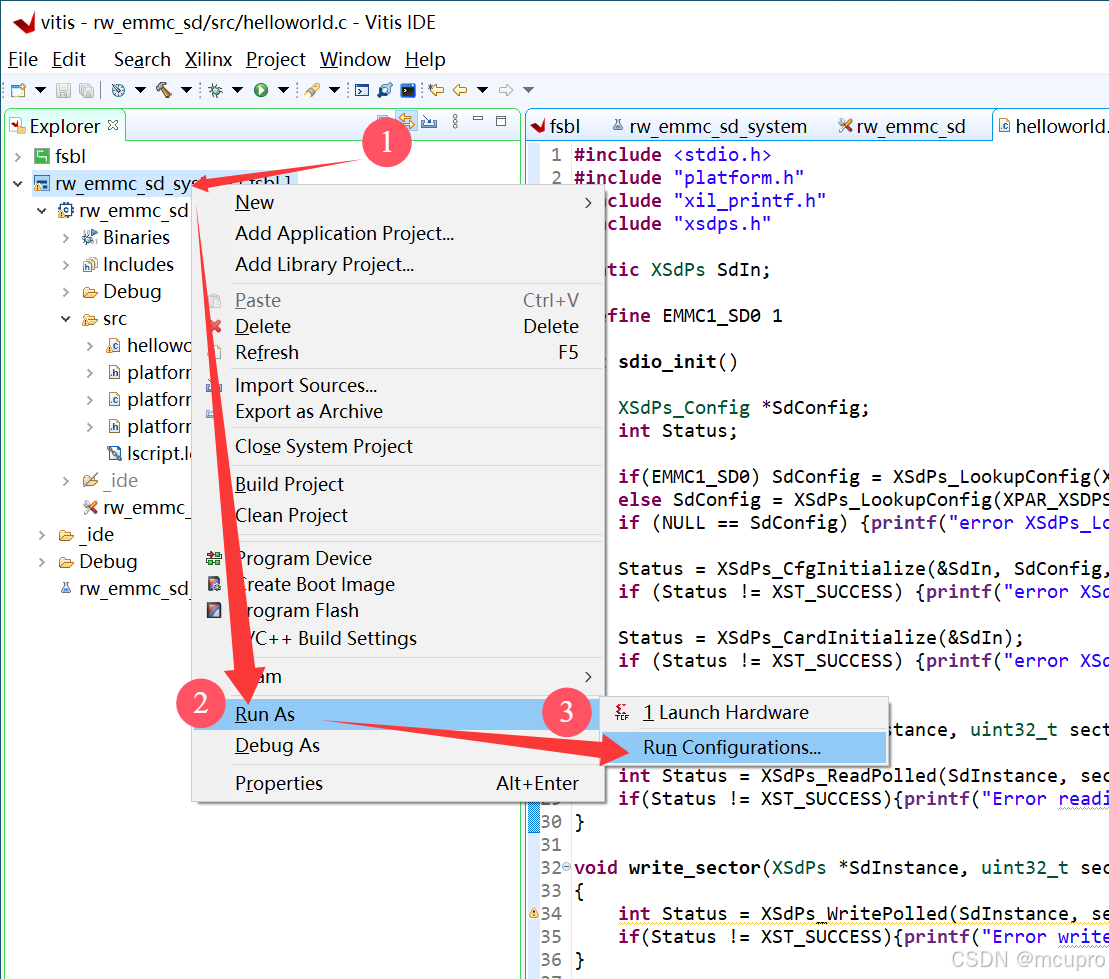

        设置在线运行环境，右键项目-->Run As--> Run Configurations...

设置在线运行环境图

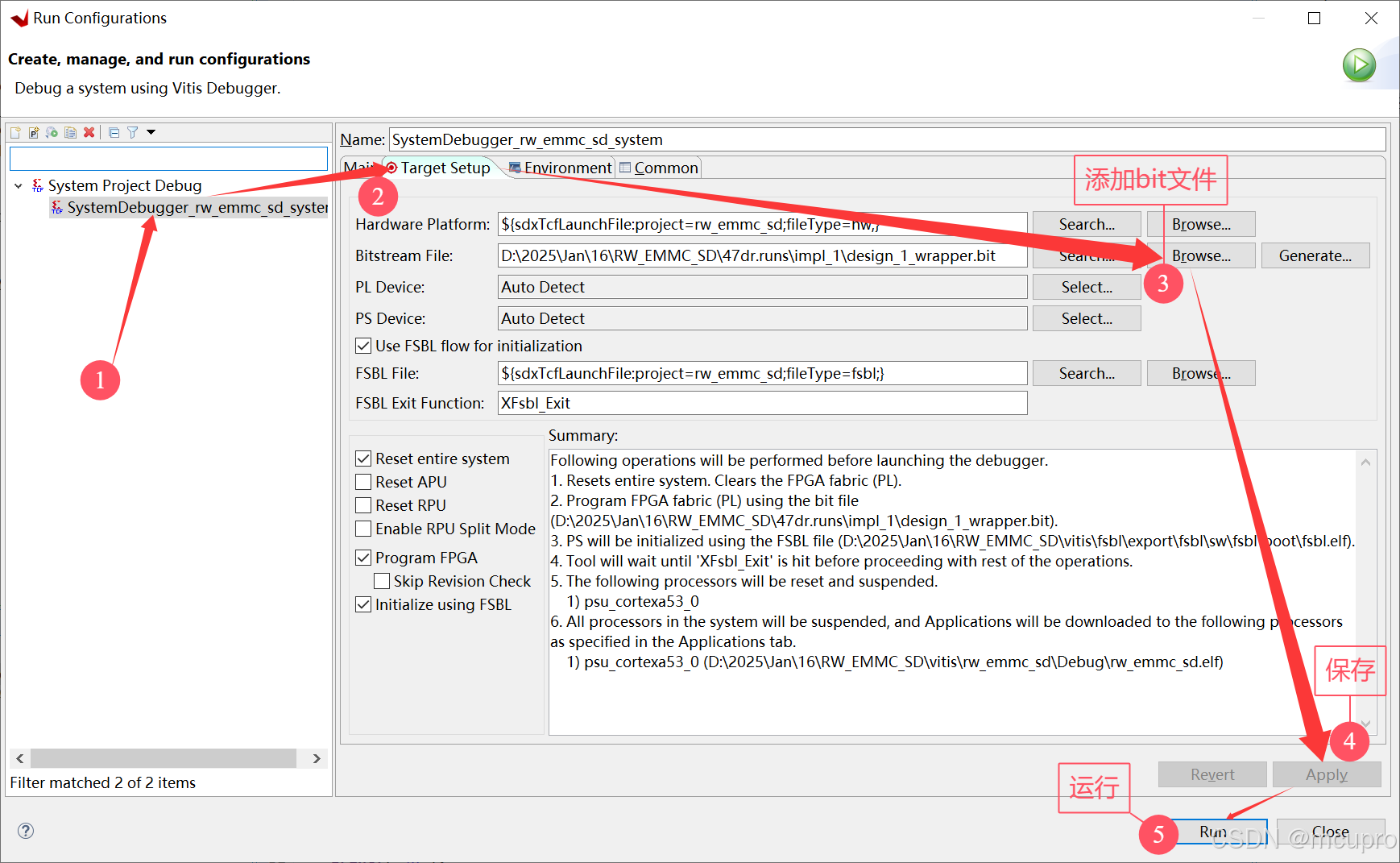

       选择SystemDebugger_rw_emmc_sd_system-->Target Setup-->Browse...-->Apply-->Run。设置完成后会烧写bit文件，运行程序。

添加bit文件并运行图

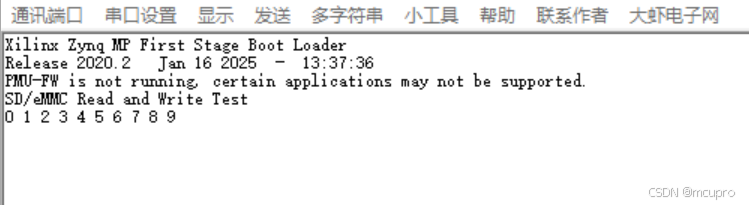

       查看串口打印内容可以显示出写入并读取后的数据。

EMMC读写串口打印内容图

       可以修改EMMC1_SD0的定义，修改为0测试SD卡。

修改代码为SD卡读写编译图

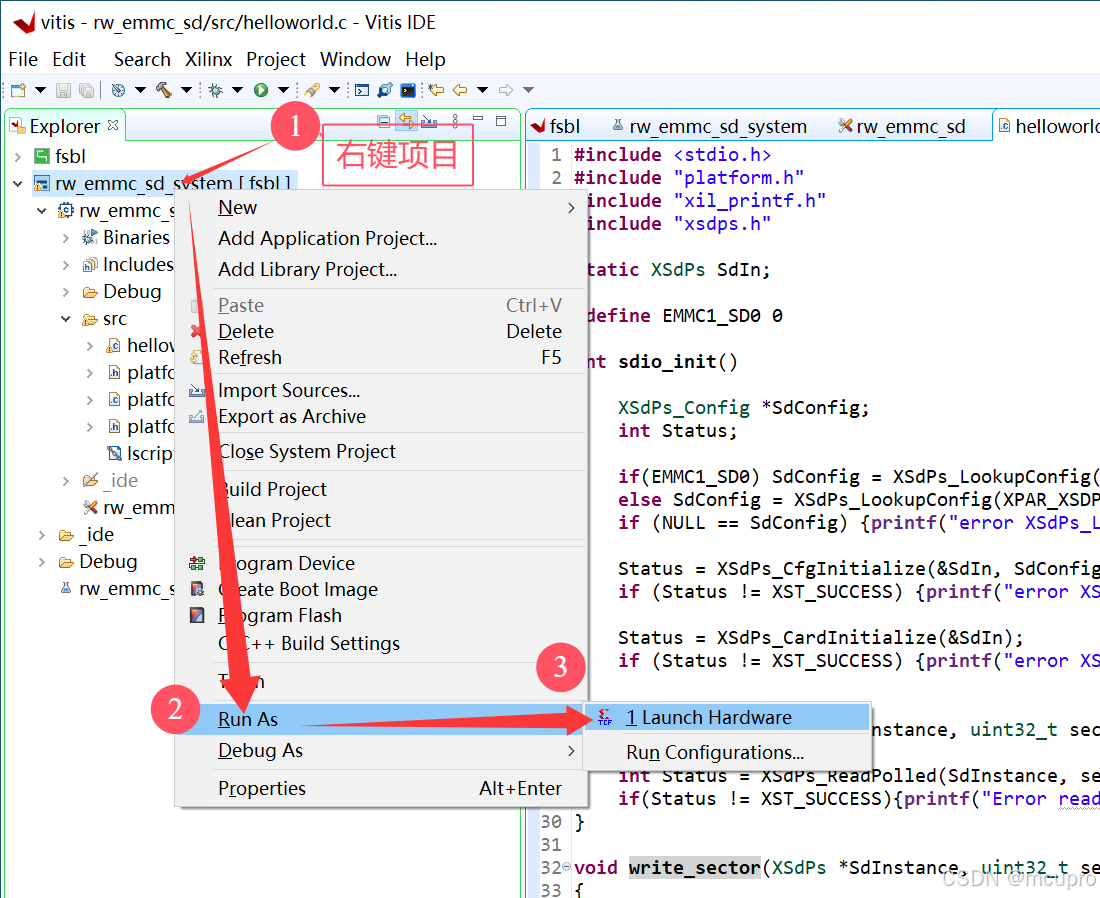

       编译完成后右键项目-->Run As-->1 Launch Hardware。重新运行程序查看查看输出内容。

SD卡读写在线运行图

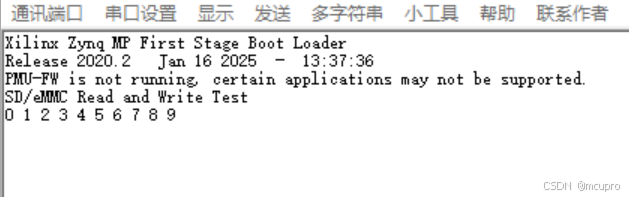

       可以看到串口打印内容相同。

SD卡读写串口运行图

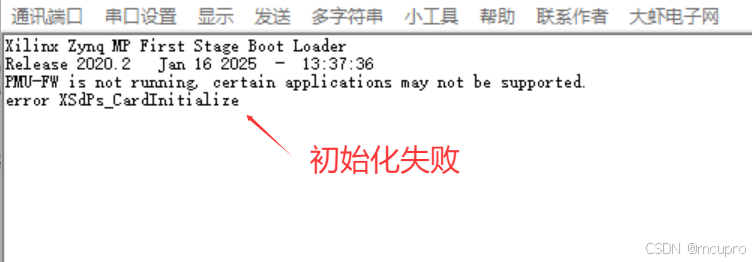

       可以拔出SD卡进行测试，串口打印内容如下图所示，可以看到在初始化的阶段报错。

拔出SD卡测试图

       到此本历程就结束了，该例程展示了如何在RFSOC开发板上实现对EMMC和SD卡的扇区读写。其中重点在设计文件中配置SD卡和EMMC的引脚，确保EMMC引脚绑定到EMIO。添加引脚约束文件，并修改相应内容。最后，例程完成了对EMMC和SD卡的扇区读写测试，提供了串口打印的反馈。

通过网盘分享的文件：TQRFSOC开发板47DR，EMMC和SD卡扇区读写
链接: https://pan.baidu.com/s/1zINbTSryghtMw5cuoCaQ9Q 提取码: an42
--来自百度网盘超级会员v9的分享

压缩包中共有两个文件：
file文件夹内包含引脚约束文件以及hello_world.c文件
RW_EMMC_SD.rar压缩包内是完整的文件项目
