RFSOC板卡采用射频直接采样结构，带有八个独立的发射器和接收器通道。频率接收范围1M~ 6G。发送最大频率6 G。接收器当采用单通道模式时，最大采样率为5G/s，最大接收通道为8个，正交模式时，接收通道为4个，最大采样率为9.85Gsps，ADC量化位数为14位。发送器最大采样率为9.5 G/s，八个发送通道，量化位数为14位。可以使用外部参考时钟，堆叠方式组成更大的接收发送阵列。支持双路40G/100G QSFP28。

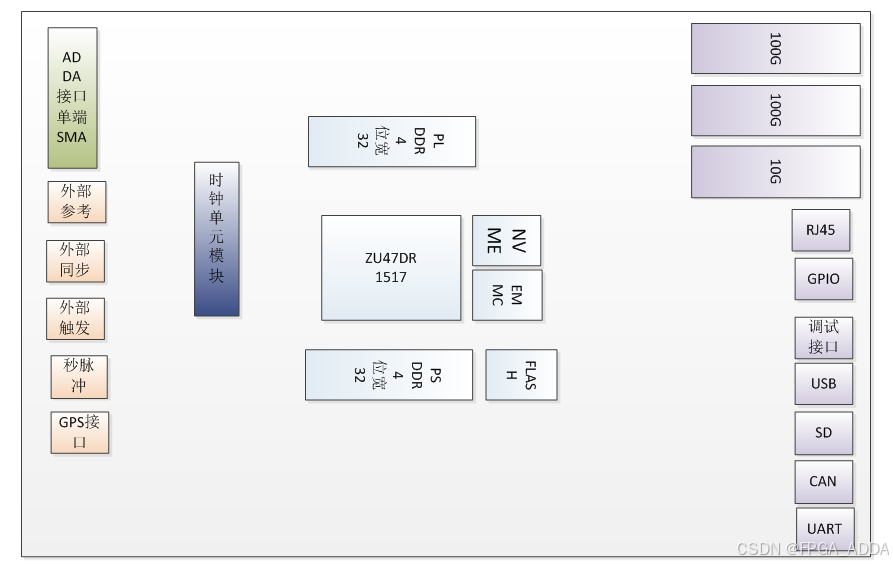

  1. 核心配置
  • 47DR/48DR射频片上系统 (RFSOC)
  • 集成数字上下变频，插值，抽取
  • 最大支持8收8发
  • 接收频率范围1M~ 6G，发送最大6G
  • 48DR支持FEC
  1. 通信接口
  • 双路40G/100G QSFP28
  • 支持10/100/1000网络，RJ45标准接电口
  • 1G/10G QSFP+
  • Usb3.0
  • 串口
  • CAN
  1. 存储单元
  • PL DDR4 32bit单通道缓存，2GB容量
  • PS DDR4 62bit单通道缓存，4GB容量
  • SD
  • QSPI flash，128MB容量
  • M.2 NVME接口固态硬盘
  • EMMC4.5 flash，8GB容量
  1. 调试接口
  •  内置串口仿真器
  •  USB-C单线连接
  •  内置JTAG仿真器
  1. 其他接口
  • 外部参考时钟接口
  • 同步接口
  • 外触发
  • 通用接口
  • GPS接口
  • 秒脉冲接口
  1. 接口指标

模拟输入接口

输入频率范围

1M~6G

输入功率

14.6dBm

模拟输入接口

输出频率范围

0~6G

输入最大功率

3 dBm

外部参考时钟输入

输入频率频率范围

10M~100 M

输入最大功率

10 dBm

同步接口

支持TTL，LVCOMS

通用接口

支持TTL，LVCOMS ,LVDS

秒脉冲接口

支持TTL，LVCOMS

外触发

支持TTL，LVCOMS

GPS接口

 UART
