TQRFSOC开发板47DR GPIO 按键小灯测试

        使用GPIO外设控制LED灯和按键。本开发板配备8个LED灯，其中4个连接到PS端，4个连接到PL端。此外，PL端还配有4个按键。本例程将演示如何使用这些外设。

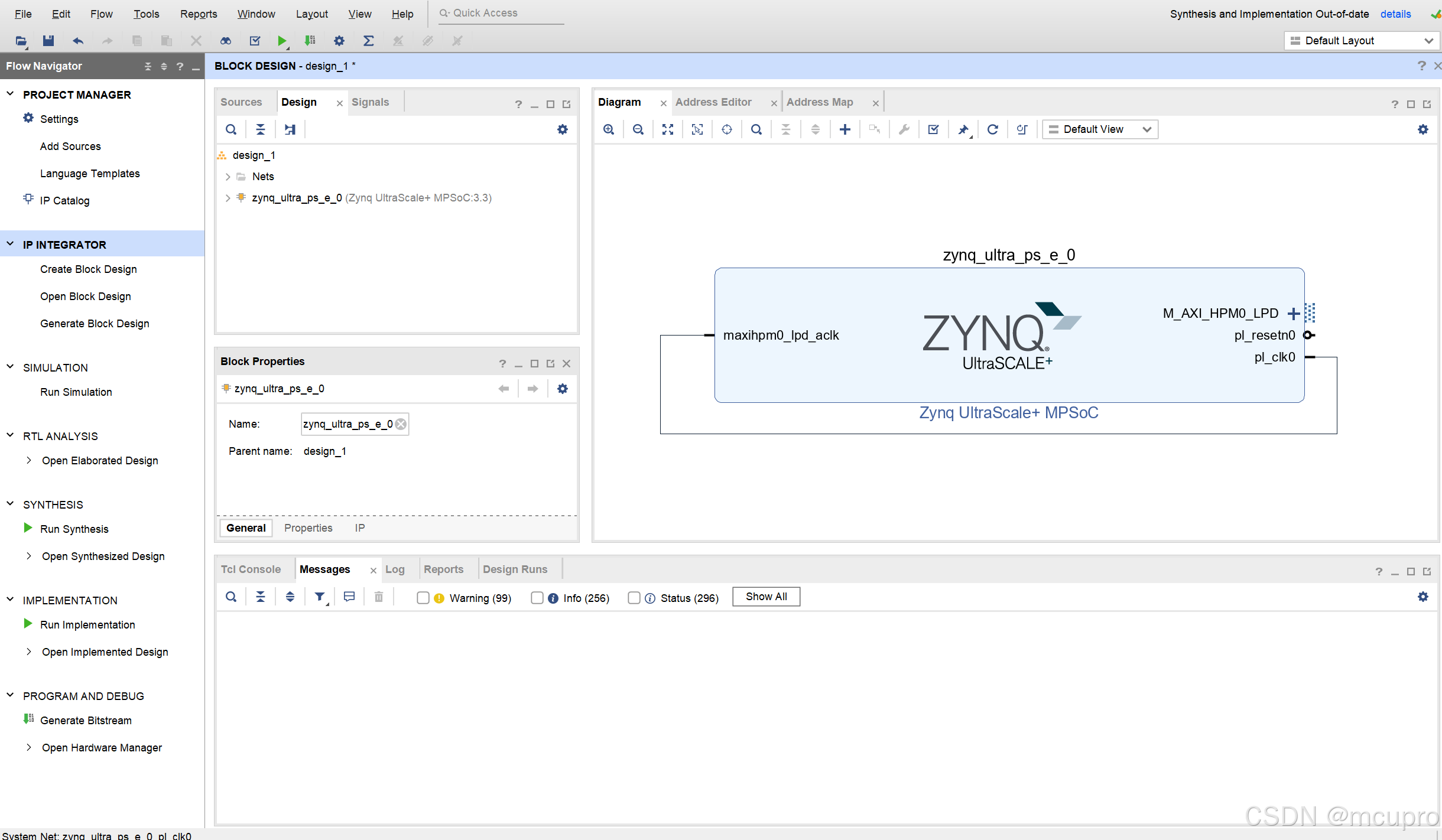

        创建vivado设计项目可以参考hello world例程，如下图所示已经创建完成项目。

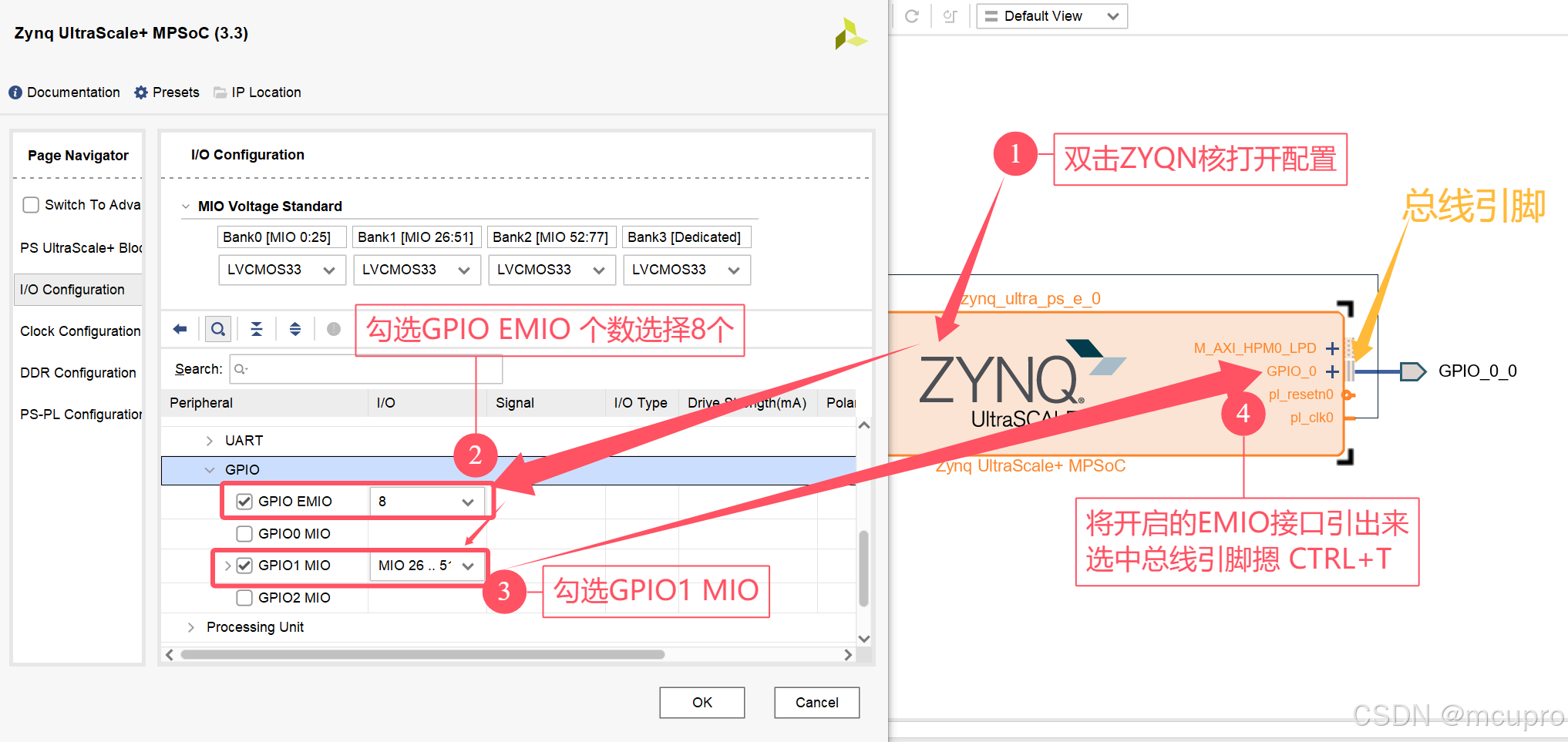

        双击ZYNQ核，添加GPIO外设，参考原理图可以看到，LED1~LED4使用的时MIO40~MIO43，其他4个LED与KEY使用的都是EMIO，所以配置修改为如下图所示。修改完成后将开启的EMIO引脚引出来，选择总线引脚后摁快捷键CTRL+T即可。

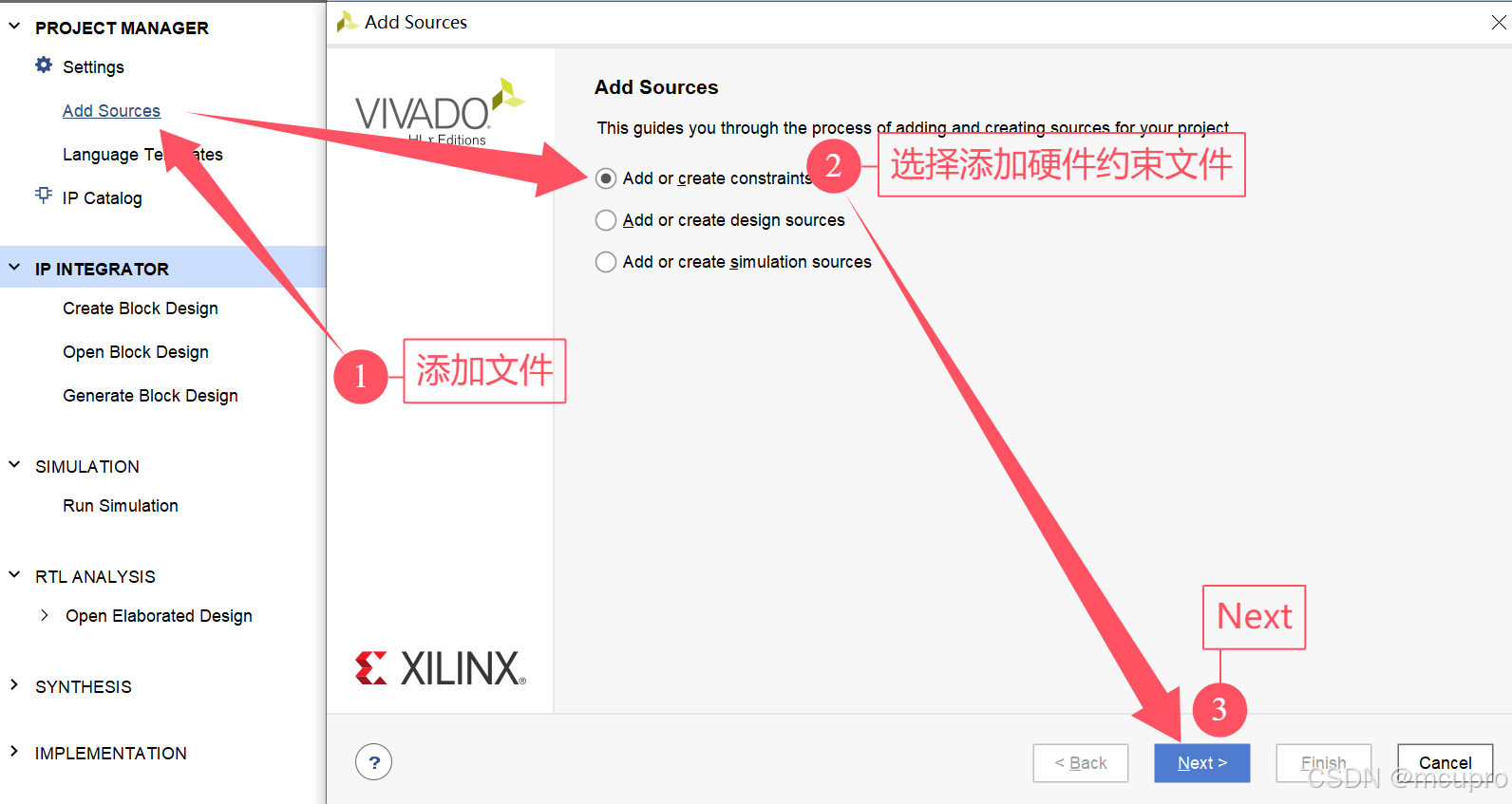

        设置完成后生成生成底层与顶层模块的方法与hello world例程相同，生成bit文件前还需要添加引脚约束文件。Add Sources --> Add or create...-->Next

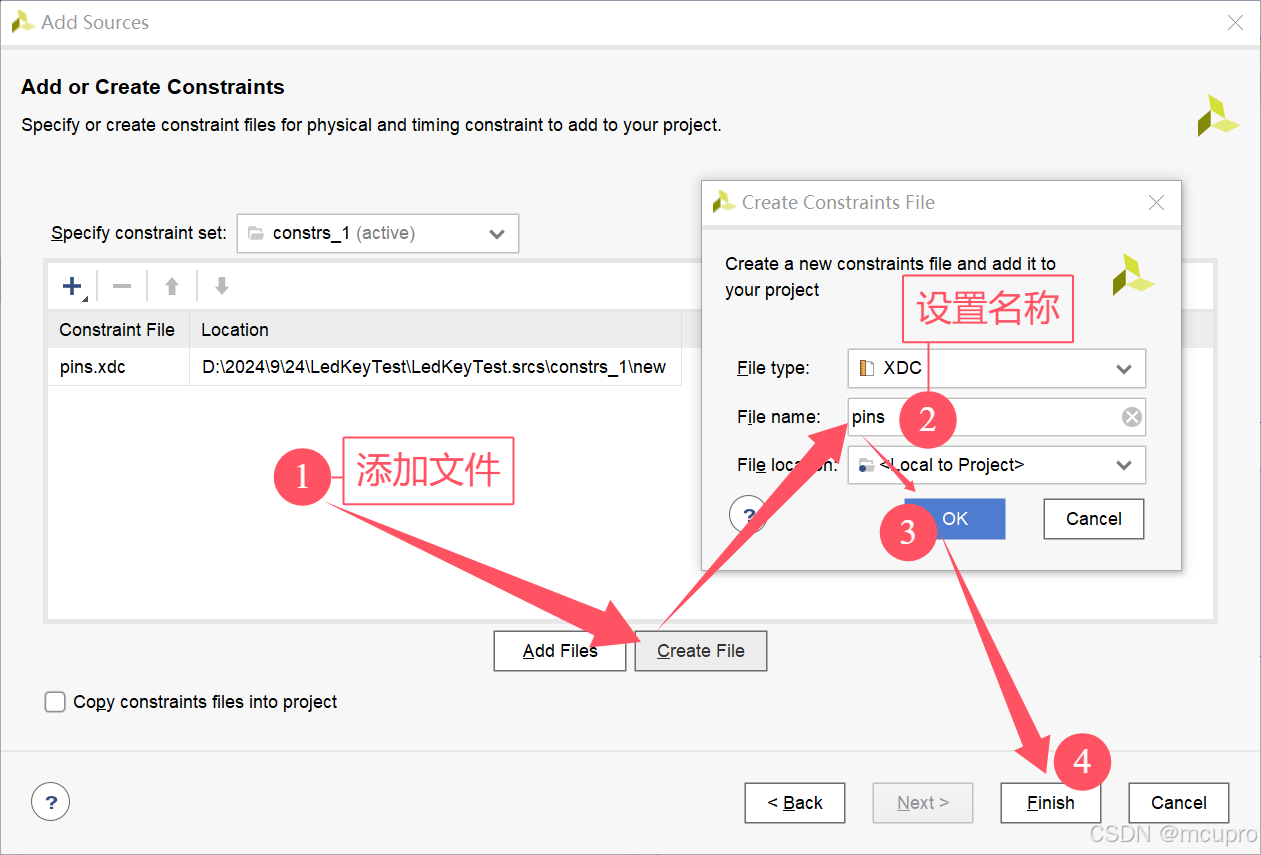

        Create Fiel-->设置名称-->OK-->Finish

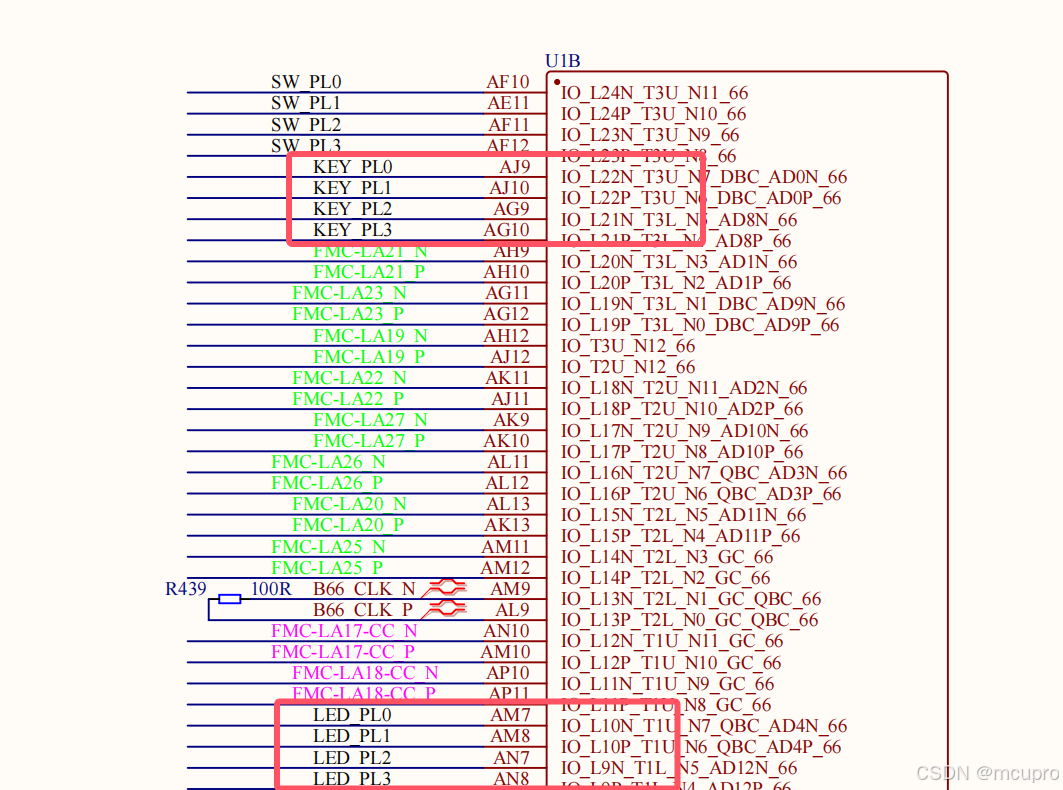

        从原理图中可以看到PL的LED与KEY的引脚号。

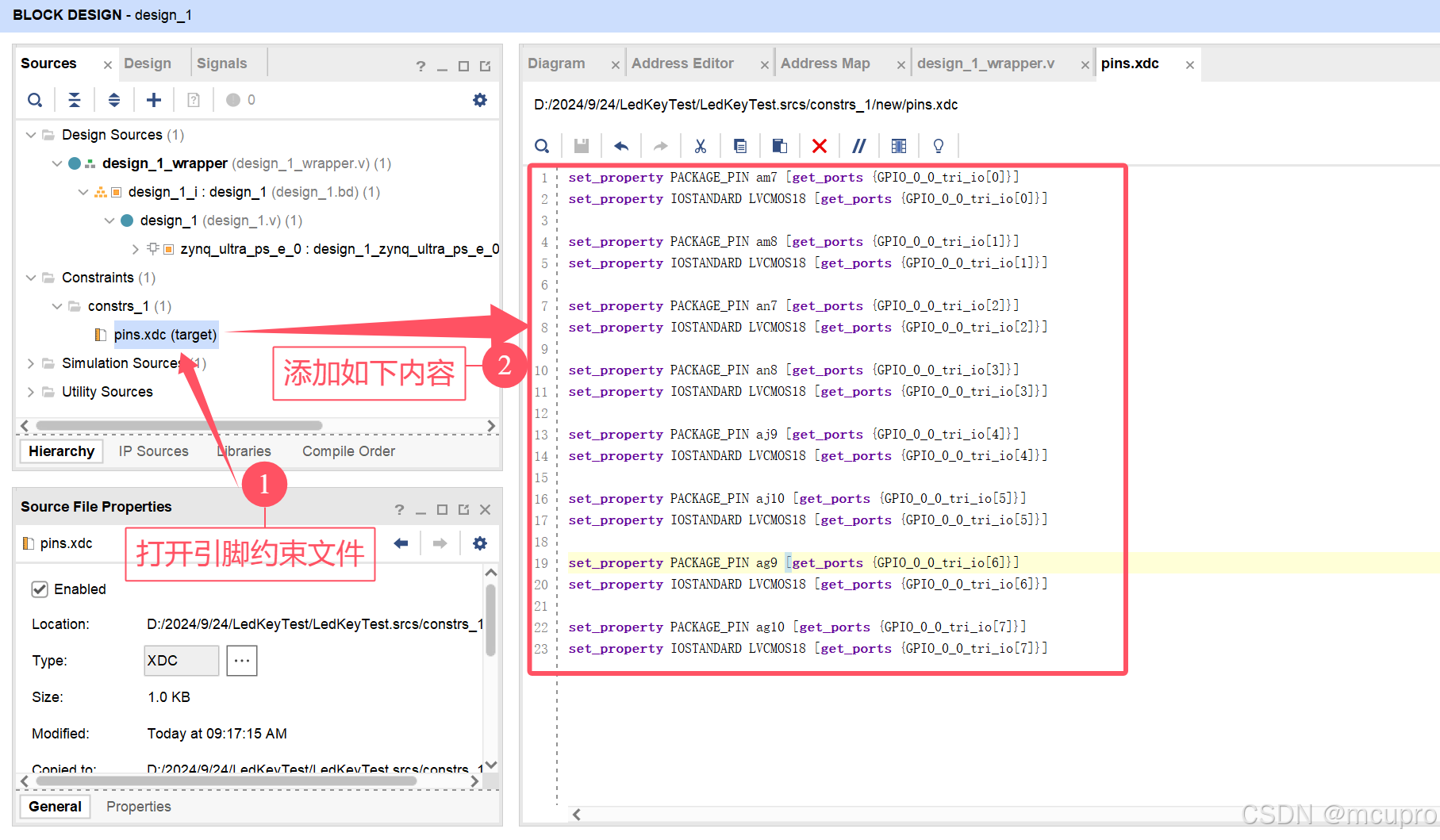

        打开引脚文件添加如下图所示内容，此文件可在项目文件夹中的file文件夹获取。

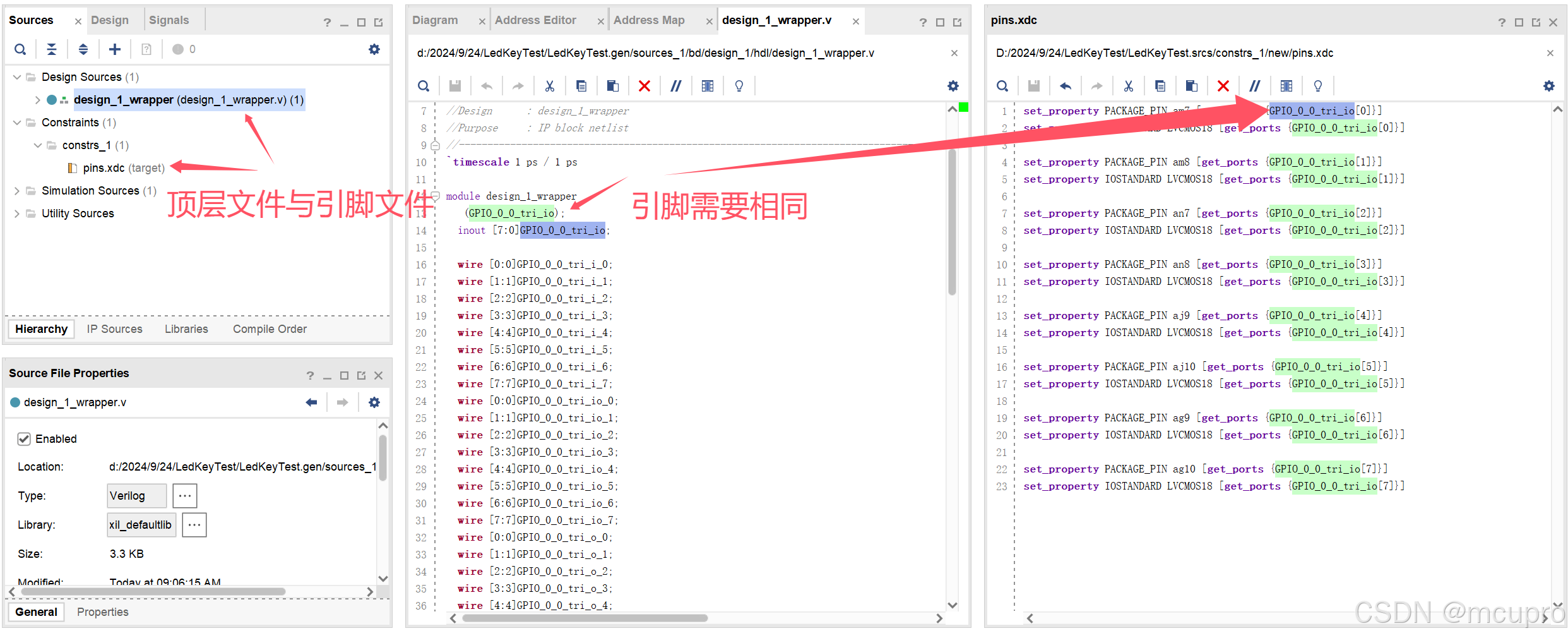

        需要注意引脚绑定的内容需要与顶层文件中的引脚名称相同，若不同则需要修改。

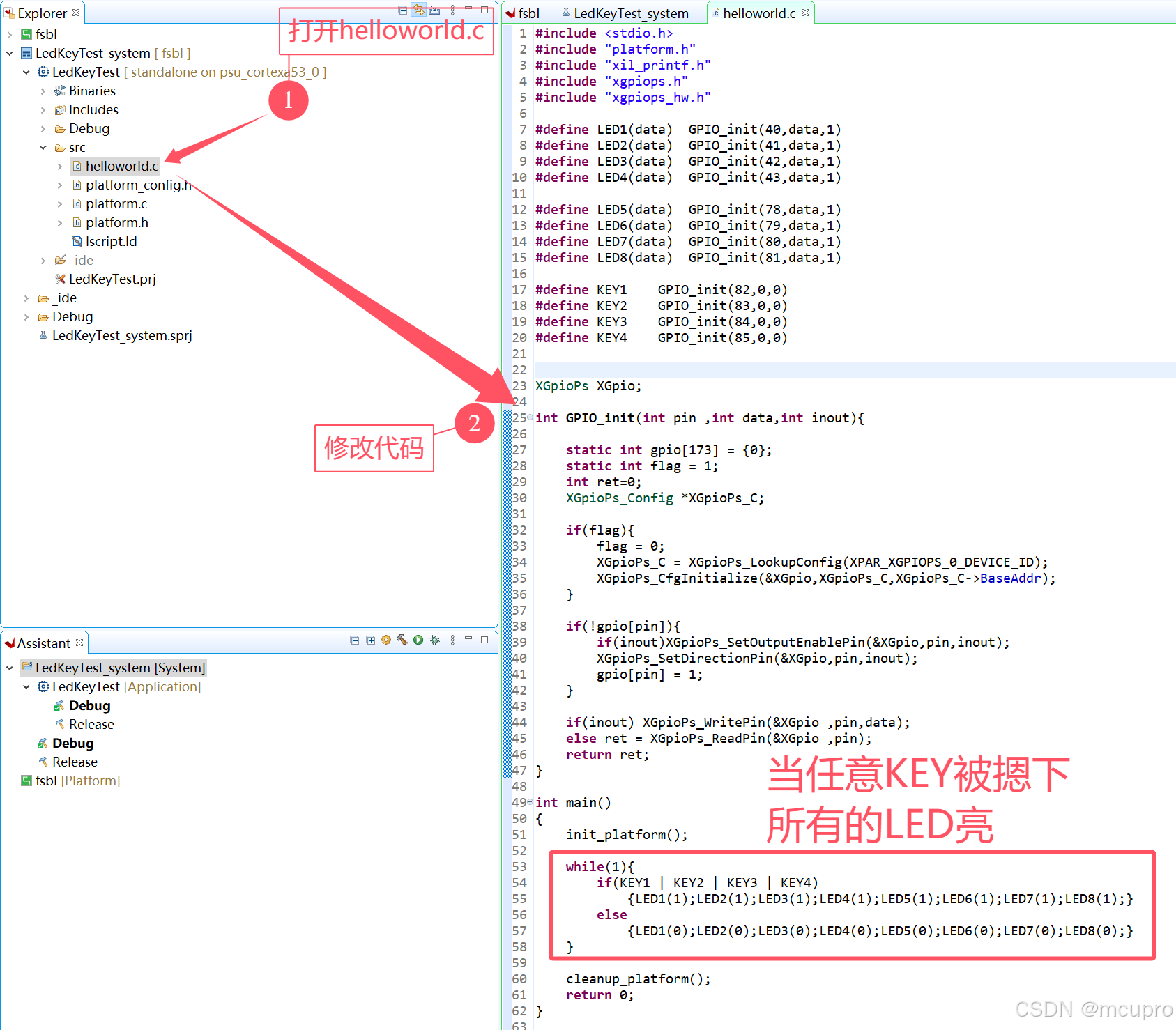

        确认完成引脚绑定无误后，生成bit文件和创建vitis项目以及创建hello world工程模板，这些步骤与hello world 例程相同，就不在此处重复演示。修改helloworld.c文件如下图所示，此文件可在项目文件夹中的file文件夹获取。

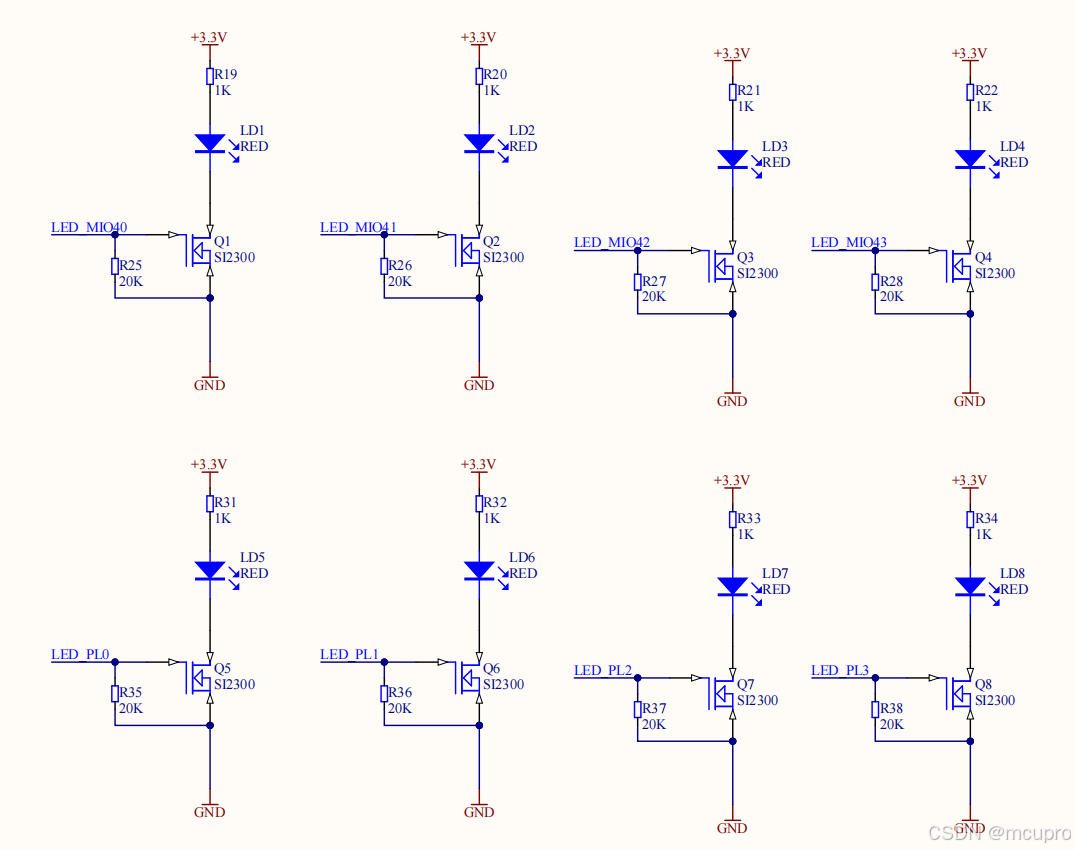

        在原例中可以看出，为LED引脚输出高电平时MOS管导通，LED亮起。

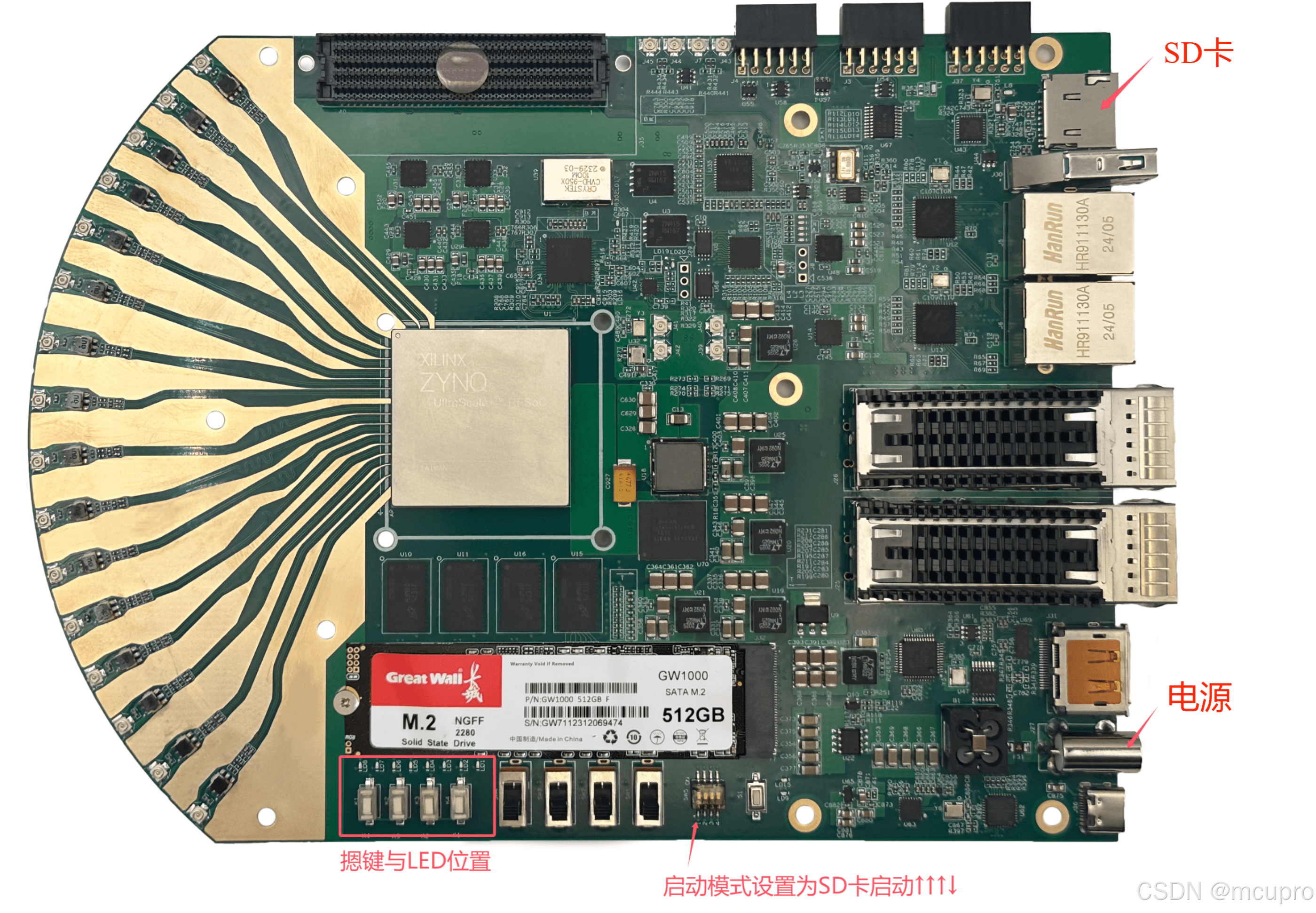

        修改完成后编译生成BOOT.BIN文件，流程可参考hello world例程，将BOOT.BIN文件放在SD卡中，启动模式设置为SD卡启动，插上电源。按压与释放摁键观察LED的变化。按压任意摁键LED亮起，释放摁键熄灭测试成功。BOOT.BIN路径如下所示，有需要可以直接使用。

LedKeyTest\vitis\LedKeyTest_system\_ide\bootimage

通过网盘分享的文件：TQRFSOC开发板47DR，GPIO摁键小灯测试
链接: https://pan.baidu.com/s/1WVnszYdJaRa-kc1CftbSgw 提取码: xgqp
