时间序列预测作为数据分析领域的核心任务之一，广泛应用于能源调度、金融风控、交通管理、工业运维等关键场景。传统模型（如 ARIMA、单一 LSTM）在处理长时序依赖、局部特征捕捉或复杂非线性关系时往往存在局限 ——ARIMA 难以拟合非线性数据，单一 LSTM 对局部精细特征的提取能力不足，单一 TCN 则在长序列全局依赖建模上稍显薄弱。而 BiTCN-LSTM 混合神经网络通过融合双向时序卷积网络（BiTCN）的局部特征捕捉优势与长短期记忆网络（LSTM）的长时序建模能力，实现了 “局部特征精准提取 + 全局依赖深度挖掘” 的双重目标，成为当前高精度时间序列预测的热门方案。本文将从基础原理出发，拆解混合模型的设计逻辑、实现流程与实战价值，助力读者快速掌握这一前沿技术。

一、核心基础：先搞懂 3 个关键概念

在深入混合模型之前，我们需要先理清时间序列预测的核心痛点，以及 BiTCN 和 LSTM 各自的 “独门绝技”—— 这是理解混合模型优势的关键。

1.1 时间序列预测的核心挑战

时间序列数据的本质是 “随时间有序排列的观测值序列”（如每小时电力负荷、每日股票收盘价、每分钟车流量），其预测任务的核心挑战的在于：

非线性依赖：数据往往受多重因素影响（如电力负荷与气温、节假日、工业生产强相关），呈现复杂非线性关系；
长时序依赖：历史数据的影响具有滞后性（如某地区降雨后，次日河流水位仍会受影响），需捕捉跨时间步的全局关联；
局部特征敏感：短期波动（如突发交通管制对车流量的影响、设备瞬时故障对运行数据的干扰）可能影响长期预测精度；
噪声与异常值干扰：实际场景中数据常包含测量误差、突发异常（如极端天气、黑天鹅事件），需兼顾鲁棒性与准确性。

传统模型难以同时应对这些挑战，而混合神经网络通过 “优势互补” 提供了高效解决方案。

1.2 LSTM：长时序依赖的 “建模专家”

长短期记忆网络（LSTM）作为循环神经网络（RNN）的改进版，核心优势是通过门控机制（输入门、遗忘门、输出门）解决了传统 RNN 的梯度消失问题，能够有效捕捉长序列中的全局依赖关系。

可以通俗理解为：LSTM 就像一个 “智能存储器”—— 遗忘门负责过滤无关历史信息（如去年某天的电力负荷对今日预测的影响可忽略），输入门筛选当前重要特征（如今日气温、工作日属性）并存储到细胞状态，输出门控制当前信息的输出强度。这种机制让 LSTM 能精准建模 “长期趋势”，比如预测未来 7 天的电力负荷时，捕捉到季节性、周期性等全局规律。

但 LSTM 的短板也很明显：对局部精细特征（如短期数据的突变、相邻时间步的关联）捕捉能力较弱，且处理长序列时计算效率偏低。

1.3 BiTCN：局部特征的 “捕捉高手”

时序卷积网络（TCN）是专为时间序列设计的卷积神经网络，核心创新在于因果卷积 + 空洞卷积 + 残差连接，而 BiTCN（双向 TCN）则是在 TCN 基础上增加反向卷积分支，实现 “过去→现在→未来” 的双向特征提取。

因果卷积：确保预测时不依赖 “未来数据”（符合时间序列的时序逻辑），只利用当前及历史信息；
空洞卷积：通过在卷积核中引入 “空洞”，扩大感受野（无需增加参数量），快速捕捉长距离局部关联（如近 10 个时间步的车流量波动特征）；
残差连接：解决深层网络的梯度消失问题，提升模型训练稳定性；
双向设计：同时利用 “过去→当前” 和 “未来→当前” 的上下文信息（注：此处 “未来” 指训练数据中的后续时间步，非预测目标），更全面提取局部特征。

简单说，BiTCN 就像一个 “高精度扫描仪”，能快速定位并提取时间序列中的局部波动、短期突变等精细特征，弥补了 LSTM 在局部特征捕捉上的不足。

二、混合模型核心设计：BiTCN 与 LSTM 如何 “强强联合”？

BiTCN-LSTM 混合模型的核心逻辑是 “先提取局部特征，再建模全局依赖”—— 通过 BiTCN 对原始时间序列进行 “特征预处理”，将局部精细特征与长距离关联特征融合后，输入 LSTM 进行全局时序依赖建模，最终输出预测结果。这种结构既保留了 BiTCN 的局部特征提取能力，又发挥了 LSTM 的长时序建模优势，完美应对时间序列预测的多重挑战。

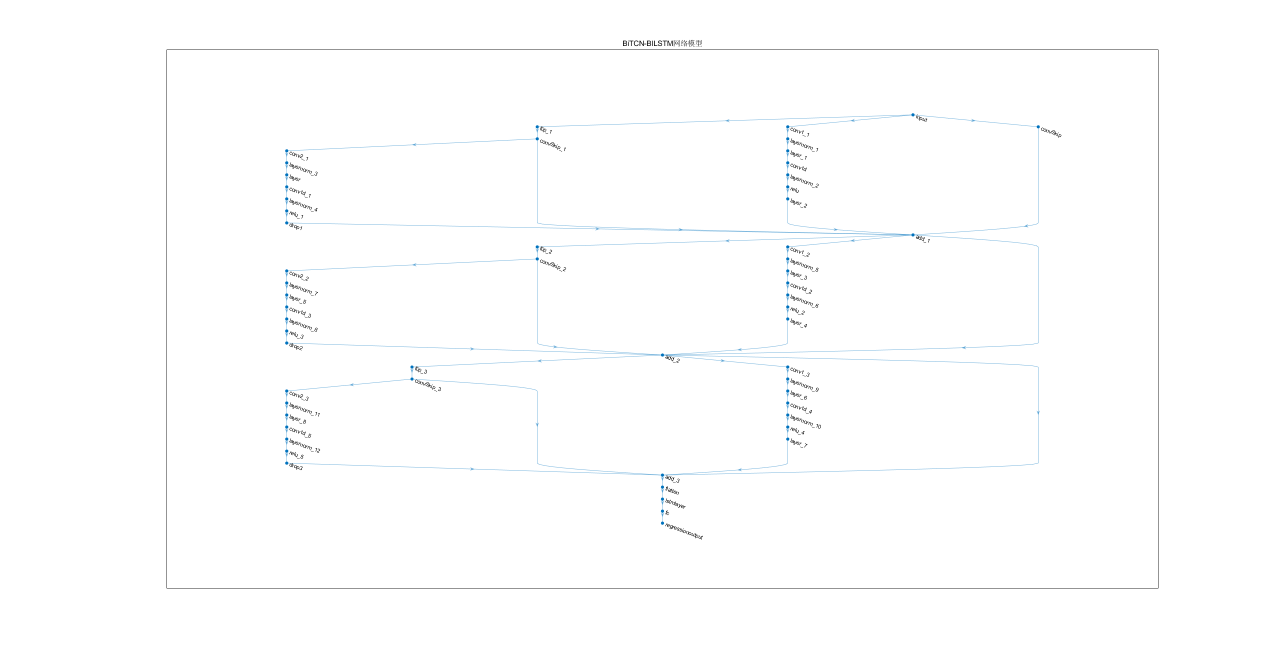

2.1 混合模型的整体架构

BiTCN-LSTM 的架构可分为 4 个核心模块，流程清晰且易于实现：

（1）输入层与数据预处理

数据格式：输入为一维时间序列数据 X = [x₁, x₂, ..., xₙ]，其中 n 为时间步长度，需转换为模型可处理的 “序列 - 特征” 格式（如输入序列长度为 T，则将数据划分为 (n-T+1, T, 1) 的三维张量，最后一维为特征维度）；
预处理关键步骤：
1. 归一化：采用 Min-Max Scaler 或 Standard Scaler 将数据映射到 [0,1] 或标准正态分布，避免量纲差异影响训练效果；
2. 序列构建：通过滑动窗口法生成训练样本（如预测未来 1 个时间步，窗口大小设为 24，则用前 24 个时间步数据预测第 25 个）；
3. 数据划分：按 7:2:1 比例划分为训练集、验证集、测试集，确保模型泛化能力。

（2）BiTCN 特征提取层

作为模型的 “前端特征处理器”，BiTCN 的核心作用是提取时间序列的局部精细特征和长距离局部关联：

双向卷积分支：包含正向 TCN（捕捉 “过去→当前” 的特征）和反向 TCN（捕捉 “未来→当前” 的特征），两支路输出后拼接，得到双向特征向量；
关键组件：
1. 因果卷积：保证卷积操作不跨越 “当前时间步”，符合时序逻辑；
2. 空洞卷积：设置不同空洞率（如 1、2、4），扩大感受野，无需增加卷积核大小即可捕捉多尺度局部特征；
3. 残差连接：每个卷积块后添加残差路径，将输入与卷积输出相加，提升梯度传播效率；
输出：经过 BiTCN 处理后，原始时间序列被转换为 “高维局部特征序列”，维度为 (batch_size, T, feature_dim)，其中 feature_dim 为提取的特征维度。

（3）LSTM 时序建模层

接收 BiTCN 输出的高维特征序列，重点建模长时序全局依赖：

网络结构：通常设置 1-3 层 LSTM 单元（每层单元数为 64、128 或 256，可根据数据复杂度调整），最后一层 LSTM 输出的隐藏状态包含全局时序信息；
门控机制作用：通过遗忘门、输入门过滤无效特征，保留对预测有价值的长时序关联（如电力负荷的季节性趋势、车流量的早晚高峰规律）；
输出：LSTM 层输出维度为 (batch_size, hidden_dim)，其中 hidden_dim 为 LSTM 单元数，代表全局时序特征的压缩表示。

（4）输出层与预测

结构：采用全连接层（Dense 层）将 LSTM 输出的全局特征映射到预测目标维度（如预测未来 1 个时间步则输出维度为 1，预测未来多个时间步则输出对应维度）；
激活函数：回归任务中无需激活函数（或使用 Linear 激活），分类任务可根据需求使用 Sigmoid/Softmax；
逆归一化：将预测结果通过输入层的归一化参数逆转换，得到真实尺度的预测值。

2.2 模型训练关键参数与技巧

训练效果的好坏直接影响预测精度，以下是核心参数与实战技巧：

损失函数：回归任务首选均方误差（MSE） 或平均绝对误差（MAE），含异常值的数据可选用平均绝对百分比误差（MAPE） 降低异常值影响；
优化器：优先使用 Adam 优化器（学习率设为 0.001-0.01），收敛速度快且稳定性强；数据量较大时可选用 SGD + 动量；
超参数调优：
1. 序列长度（窗口大小）：根据数据周期设置（如日度数据周期为 7，则窗口大小可设为 14-30；小时级数据周期为 24，窗口大小可设为 24-72）；
2. BiTCN 参数：卷积核大小设为 3-5，空洞率设为 1-8（避免过大导致特征稀疏），残差块数量设为 2-4；
3. LSTM 参数：单元数 64-256，层数 1-3（层数过多易过拟合）；
正则化与防止过拟合：
1. 加入 Dropout 层（ dropout_rate=0.2-0.5）在 LSTM 层后，抑制过拟合；
2. 使用早停（Early Stopping）策略，监测验证集损失，连续 5-10 个 epoch 无下降则停止训练；
3. 批量归一化（BatchNorm）：在 BiTCN 层后加入，加速训练收敛。
