🔥 内容介绍

1.1 ISAR 成像核心原理解析

逆合成孔径雷达（Inverse Synthetic Aperture Radar，ISAR），作为雷达成像领域的关键技术，为非合作运动目标的观测提供了独特视角。其成像原理巧妙地利用了目标与雷达之间的相对运动，通过对回波信号的精细处理，实现高分辨率的二维成像，宛如为动态目标绘制一幅清晰的 “雷达画像”。

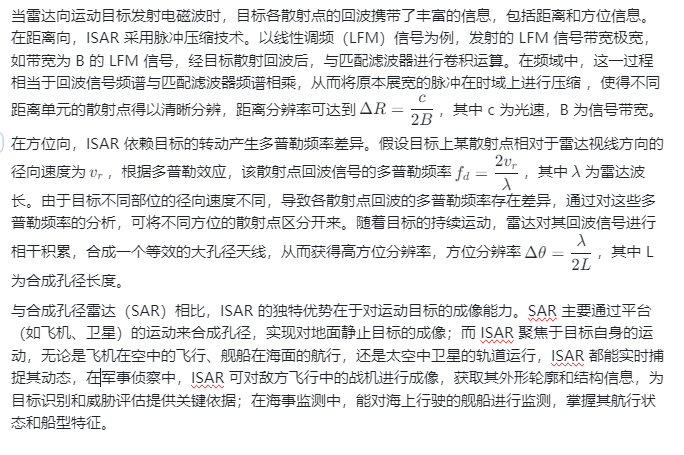

当雷达向运动目标发射电磁波时，目标各散射点的回波携带了丰富的信息，包括距离和方位信息。在距离向，ISAR 采用脉冲压缩技术。以线性调频（LFM）信号为例，发射的 LFM 信号带宽极宽，如带宽为 B 的 LFM 信号，经目标散射回波后，与匹配滤波器进行卷积运算。在频域中，这一过程相当于回波信号频谱与匹配滤波器频谱相乘，从而将原本展宽的脉冲在时域上进行压缩，使得不同距离单元的散射点得以清晰分辨，距离分辨率可达到

1.2 时频分析在 ISAR 中的关键作用

在 ISAR 成像过程中，回波信号的处理是核心环节，而时频分析技术则是解决非平稳信号处理难题的 “金钥匙”。传统的傅里叶变换（FT），在处理平稳信号时表现出色，能将时域信号准确地转换到频域，清晰地展现信号的频率成分。但面对 ISAR 成像中的非平稳回波信号，FT 却显得力不从心。因为非平稳信号的统计量随时间变化，FT 将信号在单个域（时域或频域）里表示，无法反映非平稳信号统计量的时间变化特性。

二、时频分析驱动的 ISAR 关键技术

2.1 运动补偿技术与时频域处理

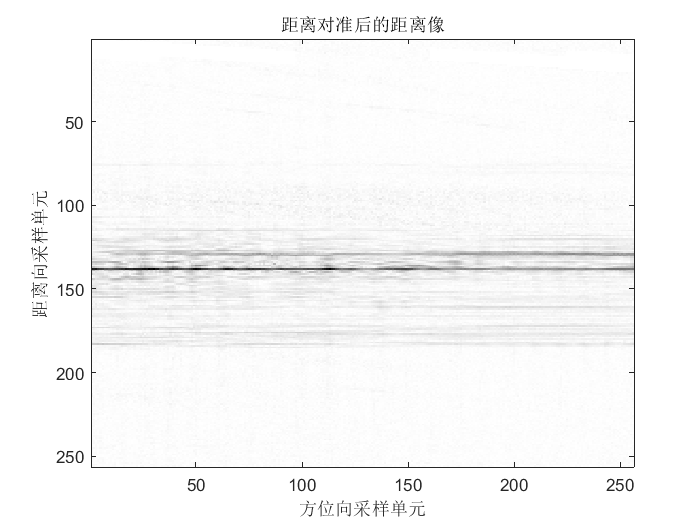

2.1.1 距离对准：基于时频特征的包络对齐

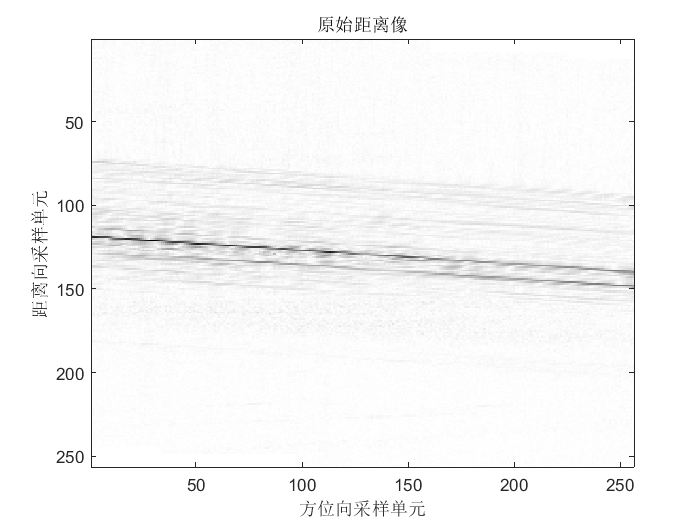

在 ISAR 成像中，目标的平动是一个不可忽视的因素，它如同一个调皮的 “捣蛋鬼”，会使回波信号在距离向上发生错位，导致同一散射点在不同脉冲中的信号无法集中在同一距离单元，成像结果也会变得模糊不清，就像一幅被打乱顺序的拼图，难以辨认出目标的真实模样。因此，距离对准成为了 ISAR 成像中至关重要的一步，而时频分析则为这一过程提供了强大的技术支持。

全局最小熵算法在距离对准中扮演着关键角色，它以香农熵作为衡量平均距离像锐化度的标准。香农熵的概念源于信息论，它表示信息的不确定性或混乱程度，在距离对准中，平均距离像的熵越小，说明散射点在距离单元上的分布越集中，图像也就越清晰。全局最小熵算法通过不断迭代搜索最优时延参数，就像在茫茫大海中寻找宝藏一样，精准地调整每个脉冲回波的时延，使同一散射点在不同脉冲中的信号尽可能地集中于同一距离单元。

为了进一步提升低信噪比下的对准精度，短时傅里叶变换（STFT）与全局最小熵算法强强联手。STFT 对回波信号的时频分布进行局部分析，它就像是一个放大镜，能够聚焦信号的局部特征。通过对回波信号加窗，将长时信号划分为多个短时信号，然后在不同时间窗口上计算傅里叶变换，从而获取信号在不同时间和频率上的能量分布。在低信噪比环境中，噪声会干扰回波信号，使信号的特征变得模糊，而 STFT 能够有效地抑制噪声干扰，突出信号的真实特征，为全局最小熵算法提供更准确的包络特征，进而提升距离对准的精度。

2.1.2 相位补偿：时频域相位梯度自聚焦（PGA）

除了平动，目标的转动也会给 ISAR 成像带来挑战，它会引入相位起伏，使成像结果出现模糊，就像在拍摄照片时，相机抖动导致画面模糊一样。相位补偿技术因此应运而生，而时频域相位梯度自聚焦（PGA）算法则是其中的佼佼者。

PGA 算法的核心在于通过时频域相位梯度估计，巧妙地将平动相位与转动相位分离开来。首先，对一维距离像进行时频变换，这一步就像是给图像打开了一扇新的观察窗口，能够清晰地展现出信号在时间和频率上的变化。通过时频变换，提取多普勒中心频率轨迹，这条轨迹蕴含着目标运动的重要信息。然后，算法进入迭代修正平动相位误差的阶段，就像一位经验丰富的工匠，不断打磨作品，逐步消除相位误差。在这个过程中，算法将回波数据转换为等效转台成像模型，使得复杂的目标运动成像问题变得更加易于处理。

PGA 算法在处理多散射点干涉和相位噪声时表现得极为出色。多散射点干涉会使回波信号相互干扰，产生复杂的相位变化，而相位噪声则会像噪声一样污染信号的相位信息。PGA 算法凭借其独特的相位梯度估计和迭代修正机制，能够有效地应对这些问题，准确地补偿相位误差，显著提升方位向的聚焦效果，让成像结果更加清晰、准确，为后续的目标分析和识别提供了坚实的基础。

2.2 成像算法：从 RDA 到时频域增强

2.2.1 距离 - 多普勒算法（RDA）的时频扩展

距离 - 多普勒算法（RDA）是 ISAR 成像中的经典算法，它通过距离压缩和方位向 FFT 实现成像，就像一位熟练的画家，先勾勒出目标的大致轮廓（距离压缩），再填充细节（方位向 FFT），从而绘制出目标的图像。在面对加速度目标时，传统 RDA 却显得力不从心，由于加速度会导致目标回波信号的多普勒频率随时间发生非线性变化，传统的 FFT 方法无法准确地捕捉这些变化，成像结果就会出现散焦现象，目标的细节变得模糊不清。

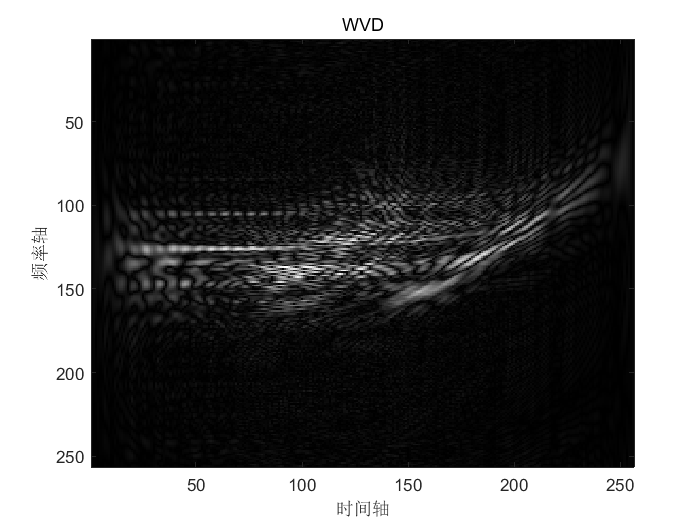

为了解决这一问题，研究人员引入时频变换对 RDA 进行改进，将其扩展为 “距离 - 瞬时多普勒” 成像方法。时频变换就像是给算法装上了一双 “慧眼”，能够穿透复杂的信号变化，清晰地看到目标的动态特性。采用平滑伪魏格纳分布（SPWVD）就是其中一种有效的时频变换方法，它在抑制交叉项干扰方面表现出色。交叉项干扰是时频分析中常见的问题，它会像噪音一样干扰真实信号的时频分布，使图像产生虚假的亮点和条纹。而 SPWVD 通过巧妙的数学处理，有效地抑制了交叉项干扰，能够清晰地刻画机动目标的时变多普勒特性，让成像结果更加准确地反映目标的真实运动状态，成功地解决了传统 RDA 在非匀速运动场景下的局限性。

2.2.2 自适应时频表示与散射中心分离

对于复杂结构目标，传统成像算法往往难以满足精细成像的需求，因为这些目标的散射特性复杂多样，包含了理想点散射中心和非点散射结构，传统方法难以准确地分离和分析它们。基于自适应高斯基表示（AGR）的时频分析方法则为解决这一难题提供了新的思路。

AGR 方法的独特之处在于它能够通过调整高斯基函数的方差，自动地将图像中的理想点散射中心与非点散射结构区分开来。高斯基函数就像是一把神奇的 “尺子”，能够根据目标的散射特性进行自适应调整，精准地测量和分析不同类型的散射中心。对 ISAR 图像的径向和横向距离轴分别进行 AGR 变换，就像是从不同角度对目标进行观察和剖析，能够提取散射中心随角度和频率的变化特征。这些特征为目标识别提供了丰富的物理信息，比如通过分析散射中心的分布和变化，可以推断目标的形状、结构和运动状态。AGR 方法尤其适用于复杂结构目标的精细成像，在对飞机、舰船等目标成像时，能够清晰地展现出目标的关键部件和结构特征，为目标识别和分类提供有力的支持，让我们能够更深入地了解目标的本质。
