【ECG心电信号】ECG信号中去除噪声的数字滤波器设计Matlab实现

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

作为专注于生物医学信号处理的博主，今天给大家带来 ECG 心电信号去噪的核心方案 —— 数字滤波器设计。心电信号（ECG）是诊断心血管疾病的关键，但采集过程中极易混入工频干扰、肌电噪声、基线漂移等噪声，导致波形失真、诊断误判。本文从 “噪声类型→滤波器选型→工程实现→效果验证” 全程拆解，附上可直接运行的 MATLAB 代码，新手也能快速上手！

一、先搞懂：ECG 信号的 “噪声天敌” 有哪些？

ECG 信号是低频微弱信号（主频范围 0.05~100Hz），采集时主要面临 3 类噪声，这是设计滤波器的核心依据：

噪声类型	频率范围	产生原因	危害
基线漂移	0.05Hz 以下	呼吸运动、电极接触漂移	掩盖 P 波、T 波，导致波形整体偏移
工频干扰	50Hz（中国）/60Hz（欧美）	电网电磁辐射	叠加周期性杂波，掩盖 QRS 波细节
肌电噪声（EMG）	10~300Hz	肌肉收缩产生的电信号	高频毛刺，破坏信号平滑性

核心去噪思路：针对性设计滤波器 —— 用高通滤除基线漂移、陷波滤除工频干扰、低通滤除肌电噪声，最终保留 ECG 有效波形（P 波、QRS 波、T 波）。

二、数字滤波器选型：为什么选这 3 类？

数字滤波器分 IIR（无限脉冲响应）和 FIR（有限脉冲响应），结合 ECG 信号特点，选型如下：

2.1 高通滤波器（HPF）：滤除基线漂移

• 类型：IIR Butterworth 滤波器（4 阶）优势：幅频特性平坦，通带内信号失真小，计算量小（适合实时处理）；

• 截止频率：0.5Hz（既滤除 0.05Hz 以下的基线漂移，又不影响 P 波 / T 波）。

2.2 陷波滤波器（Notch Filter）：滤除工频干扰

• 类型：IIR 带阻滤波器（2 阶）优势：窄带宽、衰减强，仅抑制 50Hz 附近的窄带噪声，不影响周围有效信号；

• 中心频率：50Hz，带宽：2Hz（避免过度抑制导致 QRS 波变形）。

2.3 低通滤波器（LPF）：滤除肌电噪声

• 类型：IIR Butterworth 滤波器（4 阶）优势：阻带衰减快，能有效抑制 100Hz 以上的高频肌电噪声；

• 截止频率：100Hz（ECG 信号主频≤100Hz，保留有效信号）。

滤波顺序：基线漂移（高通）→ 工频干扰（陷波）→ 肌电噪声（低通），避免噪声相互影响。

三、工程实现：MATLAB 完整代码（含数据 + 滤波 + 验证）

3.1 代码整体逻辑

1. 数据读取：加载含噪 ECG 信号（MATLAB 自带数据集，或自定义读取）；

2. 滤波器设计：分别设计高通、陷波、低通滤波器；

3. 滤波处理：按顺序对信号滤波，得到去噪后信号；

4. 效果验证：时域波形对比 + 频谱分析 + 定量指标（SNR、RMSE）。

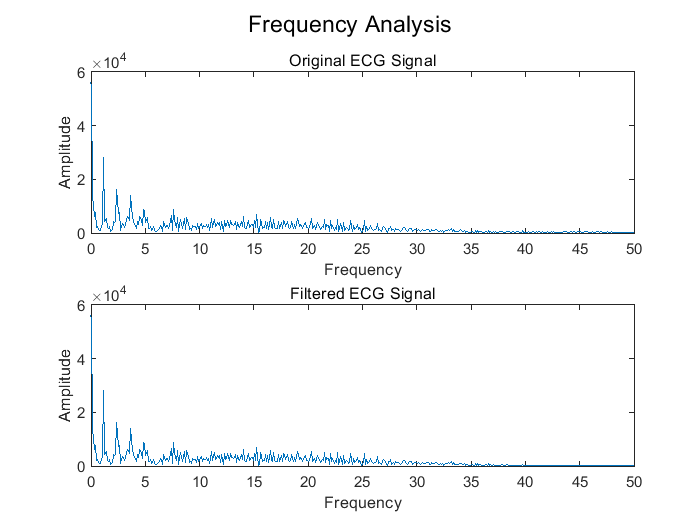

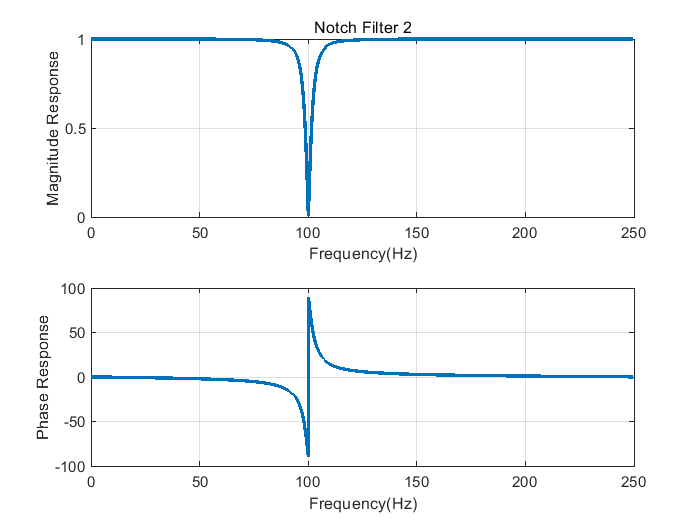

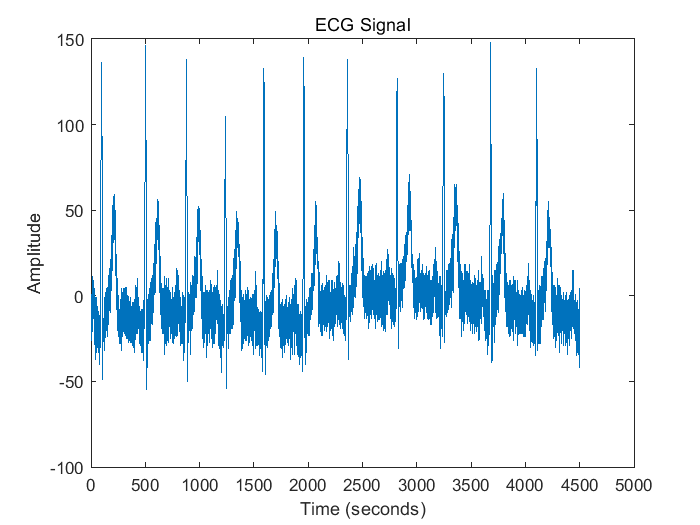

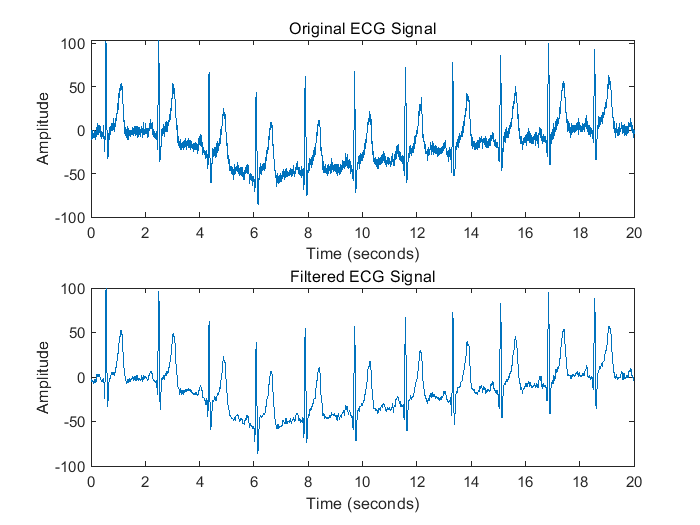

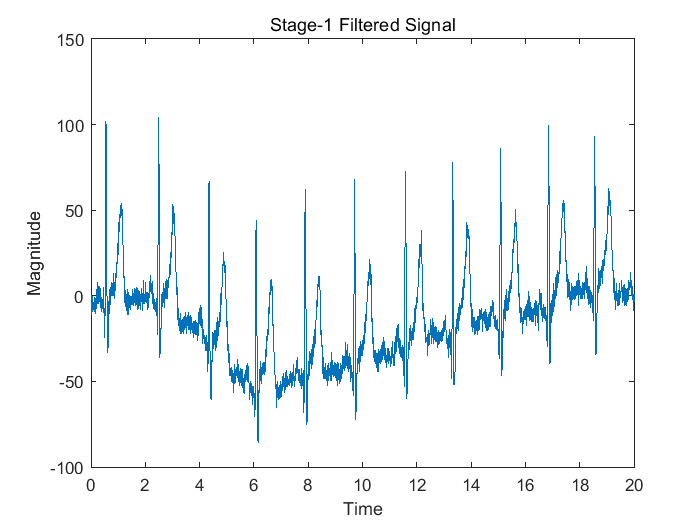

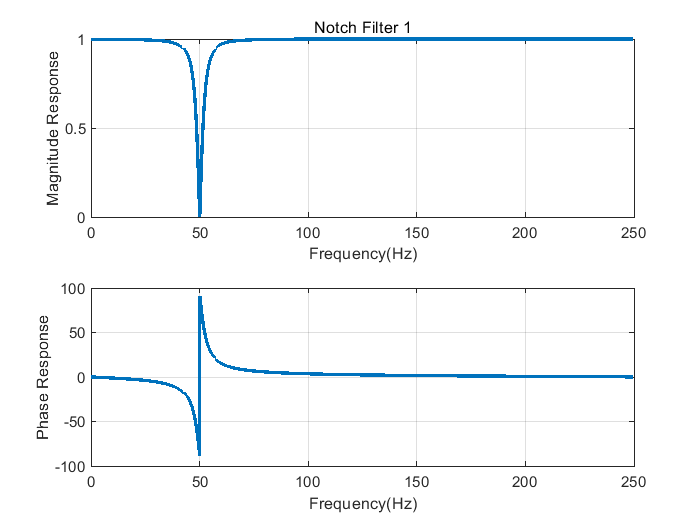

⛳️ 运行结果

📣 部分代码

);

figure(1)

plot(w);

title('ECG Signal');

xlabel('Time (seconds)');

ylabel('Amplitude');

%50 Hz eliminator

Fs = 500; % Sampling frequency

bw =5; % bandwidth

%Zero-calculation

Fr1 =50;

theta1 = 2*pi*(Fr1/Fs);

z1 = exp(1j*theta1); z2 = exp(-1j*theta1);

%Pole-calculation

Fp = 50; % passband frequency

thetap = 2*pi*(Fp/Fs); r = 1-(bw/Fs)*pi;

p1 = r*exp(1j*thetap); p2 = r*exp(-1j*thetap);

%Numerator vector & denominator vector

num0 = poly([z1, z2]);

den0 = poly([p1, p2]);

[h0, f] = freqz(num0, den0, 4501, Fs);

🔗 参考文献

[1]龙兴明,周静.心电信号预处理中基于MATLAB的陷波器设计[J].重庆师范大学学报(自然科学版), 2003, 20(3):26-28.DOI:10.3969/j.issn.1672-6693.2003.03.008.

🎈 部分理论引用网络文献，若有侵权联系博主删除

 👇 关注我领取海量matlab电子书和数学建模资料
