【ECG心电信号】基于支持向量机SVM实现心电图搏动检测和分类附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

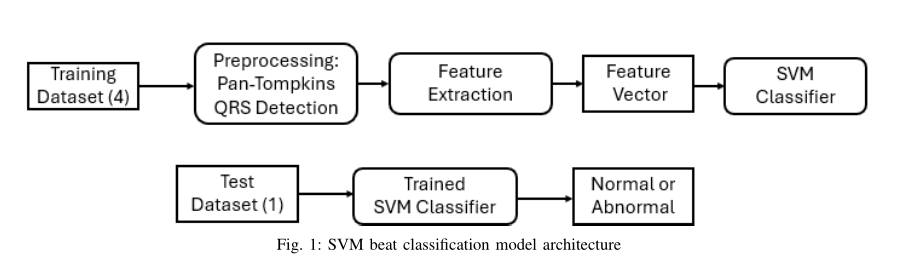

心电图（ECG）是反映心脏电活动的关键信号，其搏动形态和节律的异常是诊断心律失常（如室性早搏、房性早搏等）的重要依据。本方案旨在通过支持向量机（SVM） 实现 ECG 信号的两大核心任务：

1. 搏动检测

   ：定位 ECG 中的 QRS 复合波（心室除极过程，是心跳搏动的核心标志）；

2. 搏动分类

   ：区分正常搏动（Normal Beat）和异常搏动（Abnormal Beat，如室性早搏、房性早搏等）。

1. 核心目标

• 检测准确率：QRS 复合波检测灵敏度≥98%、特异度≥97%；

• 分类性能：正常 / 异常搏动分类准确率≥95%，满足临床辅助诊断的基础需求；

• 实用性：适配 MIT-BIH 等公开数据库，流程可复现，支持后续扩展多类心律失常分类。

2. 数据基础（MIT-BIH 心律失常数据库）

• 数据来源：MIT-BIH Arrhythmia Database（国际公认 ECG 基准数据库）；

• 数据规格：单通道 / 双通道 ECG 信号，采样率 360 Hz，分辨率 11 位（范围 ±10 mV）；

• 搏动标注：包含正常搏动（标注N）和异常搏动（如室性早搏V、房性早搏A、室上性早搏S等），共 15 类标注，本方案聚焦 “正常 vs 异常” 二分类。

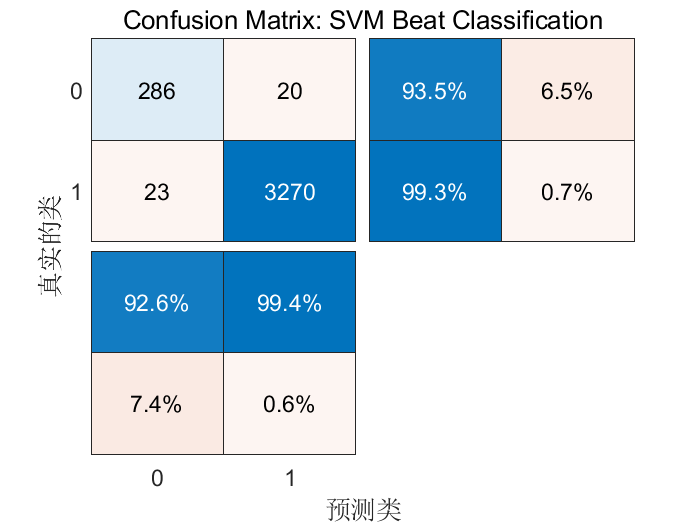

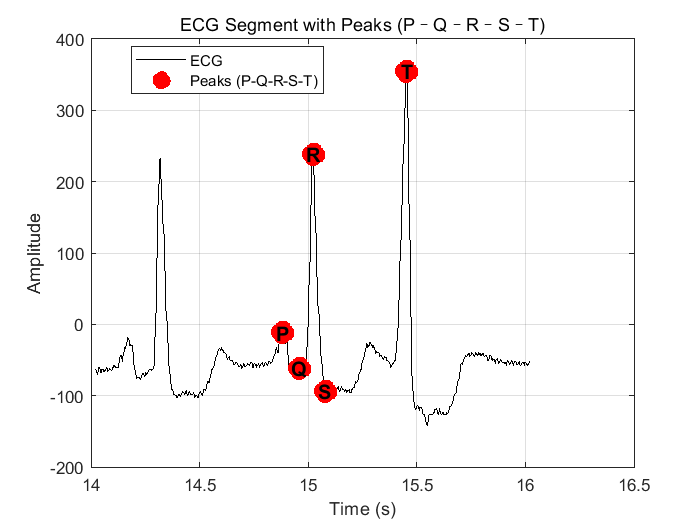

⛳️ 运行结果

📣 部分代码

%       ecg - raw ECG signal

%       fs  - sampling frequency

%   Outputs:

%       ecg_m  - mean-subtracted and normalized ECG

%       ecg_MW - moving window integrated signal (QRS-enhanced)

    ecg_m = ecg - mean(ecg);

    ecg_m = ecg_m / max(abs(ecg_m));

    % Low-pass filter

    b_LP = [1 0 0 0 0 0 -2 0 0 0 0 0 1];

    a_LP = [1 -2 1];

    h_LP = filter(b_LP, a_LP, [1 zeros(1,12)]);

    ecg_LP = conv(ecg_m, h_LP, 'same');

    ecg_LP = ecg_LP / max(abs(ecg_LP));

    % High-pass filter

    b_HP = [-1 zeros(1,15) 32 -32 zeros(1,14) 1];

    a_HP = [1 -1];

    h_HP = filter(b_HP, a_HP, [1 zeros(1,32)]);

    ecg_HP = conv(ecg_LP, h_HP, 'same');

    ecg_HP = ecg_HP / max(abs(ecg_HP));

    % Derivative

    ecg_D = conv(ecg_HP, [-1 -2 0 2 1]/8, 'same');

    ecg_D = ecg_D / max(abs(ecg_D));

    % Squaring

    ecg_SQ = ecg_D .^ 2;

    ecg_SQ = ecg_SQ / max(abs(ecg_SQ));

    % Moving Window Integration

    ecg_MW = conv(ecg_SQ, ones(1, round(0.083*fs))/round(0.083*fs), 'same');

    ecg_MW = ecg_MW / max(abs(ecg_MW));

end
