🔥 内容介绍

组合导航系统的核心是 **“互补增效、误差抵消”**—— 通过融合 GNSS（全球导航卫星系统）、惯性导航（IMU）及辅助传感器（如里程计、视觉、气压计等）的观测信息，弥补单一传感器的缺陷，实现全天候、高精度、高可靠性的定位、测速与定姿（PVT）输出。其本质是利用各传感器的 “优势互补”：GNSS 提供绝对定位基准，IMU 保证短时高动态下的连续输出，辅助传感器补充特定场景下的误差校正，最终通过数据融合算法提升整体导航性能。

一、核心传感器特性与互补关系

组合导航的基础是明确各传感器的 “长板” 与 “短板”，通过融合实现 1+1>2 的效果：

1. 核心传感器（GNSS + IMU）

传感器	定位原理	核心优势	固有缺陷	关键作用
GNSS（如 GPS / 北斗）	接收卫星信号，解算绝对位置（经纬度、高程）、速度	绝对定位精度高（开阔环境米级 / 厘米级）、无累积误差	易受遮挡（建筑、隧道）、干扰（电磁干扰）、信号中断；动态环境下更新率低（1-10Hz）	提供绝对定位基准，校正 IMU 的累积漂移
IMU（惯性测量单元）	基于陀螺测角速率、加速度计测线加速度，通过积分解算相对位置、姿态	抗干扰强（无外界依赖）、更新率极高（100-1000Hz）；支持高动态运动（如急加速、转弯）	存在累积误差（陀螺漂移、加速度计零偏），误差随时间发散	保证 GNSS 中断时的连续导航输出；补充高动态场景下的瞬时状态

2. 辅助传感器（按需配置）

里程计（轮式 / 里程轮）
：通过测量轮子转速解算行驶距离，补充水平方向速度 / 位置，误差小但依赖路面条件；
视觉传感器（相机 / 视觉 SLAM）
：通过图像特征匹配解算相对运动，适合室内 / 地下等 GNSS 失效场景，易受光照影响；
气压计
：测量大气压强，辅助解算高程（弥补 IMU 高程漂移）；
磁力计
：测量地磁场，辅助校正 IMU 的航向角漂移（易受电磁干扰）。

二、组合导航的核心融合原理

组合导航的关键是 **“数据融合”**—— 通过算法将多传感器的观测信息进行加权融合，利用冗余信息抵消各自误差。核心融合逻辑分为 “耦合方式” 和 “融合算法” 两层。

1. 三种耦合方式（按融合深度排序）

（1）松耦合（Loose Coupling）

融合对象
：GNSS 解算的 “位置 / 速度” 结果 + IMU 积分的 “位置 / 速度” 结果；
核心逻辑
：将 GNSS 和 IMU 视为两个独立导航系统，各自解算 PVT 后，通过融合算法（如卡尔曼滤波）输出最优估计；
优势
：结构简单、传感器独立性强，某一传感器故障不影响整体；
劣势
：依赖 GNSS 的解算结果，若 GNSS 信号中断 / 失锁，融合系统直接降级为纯 IMU 导航。

（2）紧耦合（Tight Coupling）

融合对象
：GNSS 的 “原始观测值”（伪距、载波相位） + IMU 的 “角速率 / 加速度” 原始数据；
核心逻辑
：不依赖 GNSS 的解算结果，直接将原始观测值代入融合算法，联合解算 PVT；
优势
：GNSS 信号微弱（如遮挡场景）时仍可利用原始观测值，抗干扰能力更强；误差传播更精准；
劣势
：结构复杂，需统一传感器误差模型，对算法实时性要求高。

（3）深耦合（Deep Coupling）

融合对象
：GNSS 接收机的 “中频信号” + IMU 原始数据；
核心逻辑
：将 IMU 的运动信息反馈到 GNSS 接收机的跟踪环路（如载波跟踪环），辅助接收机在高动态 / 弱信号下稳定跟踪卫星信号；
优势
：极致抗干扰、抗高动态，适合高速移动（如无人机、导弹）或强遮挡场景；
劣势
：需定制 GNSS 接收机，软硬件耦合度高，开发难度大。

2. 核心融合算法（非线性系统适配）

由于导航系统（IMU 积分、GNSS 观测）是非线性的，主流融合算法基于 “卡尔曼滤波” 系列的非线性扩展：

（1）扩展卡尔曼滤波（EKF）

核心思想
：将非线性的导航模型（如 IMU 积分方程、GNSS 伪距观测方程）在 “当前估计值” 处局部线性化，再按线性卡尔曼滤波递推；
适用场景
：中低动态场景（如车载、机器人），计算量小、实时性强，是最常用的基础算法。

（2）无迹卡尔曼滤波（UKF）

核心思想
：通过 “无迹变换”（UT）采样逼近非线性分布，无需线性化，避免 EKF 的线性化误差；
优势
：高动态、强非线性场景（如无人机特技飞行）下精度更高，鲁棒性更强。

（3）粒子滤波（PF）

核心思想
：通过大量粒子采样近似 posterior 分布，适用于非高斯噪声、强非线性场景；
劣势
：计算量大，实时性差，仅用于对精度要求极高且算力充足的场景（如高端机器人）。

三、组合导航系统工作流程（以 GNSS+IMU + 里程计为例）

数据预处理：
- 时间同步：统一各传感器的采样时间戳（如将 IMU 高频率数据插值到 GNSS 低频率时间点，或反之）；
- 误差校准：IMU 零偏校准（消除静态下的漂移）、GNSS 伪距误差修正（电离层、对流层误差补偿）、传感器标定（如 IMU 与里程计的安装误差校准）。
状态预测（IMU 主导）：
- 利用 IMU 的角速率和加速度，通过惯性导航解算（如捷联惯性导航算法 SINS），预测当前时刻的位置、速度、姿态（状态向量）及误差协方差。
观测更新（多传感器融合）：
- 接入 GNSS 的位置 / 速度（松耦合）或伪距（紧耦合）、里程计的速度信息，构建观测方程；
- 通过 EKF/UKF 计算卡尔曼增益，将观测信息与 IMU 预测结果加权融合，修正状态估计值和协方差，抵消 IMU 的累积误差。
故障检测与隔离（FDIA）：
- 实时监测各传感器的观测残差（如 GNSS 伪距残差过大），若某传感器故障（如 GNSS 失锁、里程计打滑），则自动隔离该传感器，避免错误信息影响导航结果。

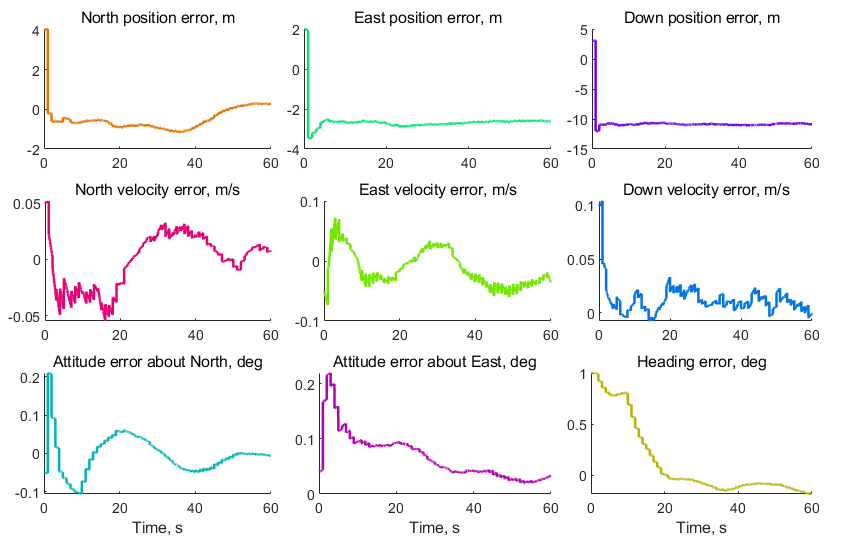

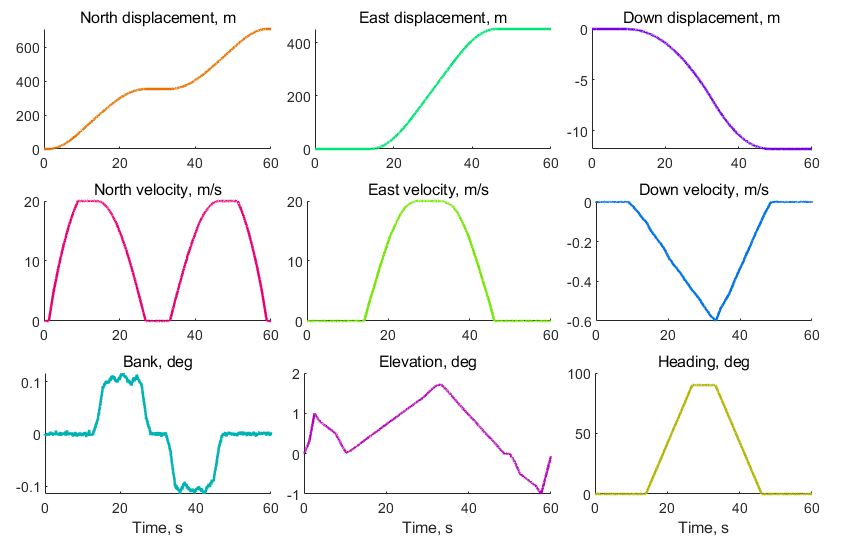

输出与反馈：
- 输出最终的 PVT 结果（位置、速度、姿态），用于上层控制（如自动驾驶、无人机导航）；
- 部分系统将融合后的状态反馈到传感器（如深耦合中辅助 GNSS 跟踪），进一步提升稳定性。
