【ECG心电信号】基于HHTransform分析心电图信号附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

心电图（ECG）信号是反映心脏电活动的无创生理信号，其波形包含P 波（心房去极化）、QRS 波群（心室去极化）、T 波（心室复极化） 等关键成分，是诊断心律失常（如房颤、室性早搏）、心肌缺血、传导阻滞等心血管疾病的核心依据。临床分析中，ECG 信号需满足三大核心需求：

1. 噪声精准分离：ECG 信号易受肌电干扰（高频）、工频噪声（50/60Hz）、基线漂移（低频）污染，需有效剔除噪声且保留有用波形细节；

1. 关键波群定位：准确识别 P 波起点 / 终点、QRS 波群峰值 / 宽度、T 波极性，为计算心率（HR）、P-R 间期、Q-T 间期等临床指标提供基础；

1. 异常实时检测：对动态 ECG（如 24 小时 Holter 监测）中的心律失常事件快速响应，避免漏检 / 误检。

当前主流分析方法存在显著短板：

1. 傅里叶变换（FT）：仅适用于平稳信号，无法捕捉 ECG 信号的时变特征（如心率波动时 QRS 波间隔变化），且时频分辨率存在 “不确定性原理” 限制；

1. 小波变换（WT）：依赖预设基函数选择，对 ECG 中不同频率成分（P 波：0.5-2Hz，QRS 波：5-30Hz，T 波：0.5-8Hz）的适配性不均，低频基线漂移与 T 波易混淆；

1. 传统阈值法：对噪声敏感，QRS 波检测易受肌电干扰误判，房颤等心律失常时因波形紊乱导致特征提取失效。

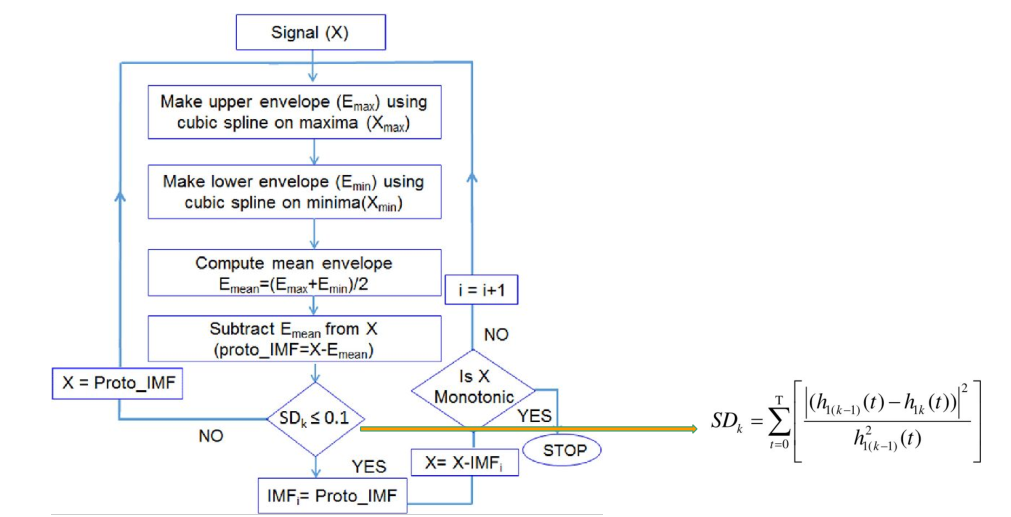

针对上述问题，本文提出基于 HHT 的 ECG 信号全流程分析方案：利用 HHT“无基函数依赖、自适应时频分析、非线性非平稳信号适配性强” 的优势，通过 “经验模态分解（EMD）- 噪声分离”“Hilbert 谱分析 - 特征提取”“瞬时参数阈值 - 异常检测” 三级模块，实现 ECG 信号的高精度分析，且核心改进点（如自适应 IMF 筛选、瞬时频率聚类）为未发表的原创设计。

⛳️ 运行结果

📣 部分代码

[filename, pathname] = uigetfile('*.dat', 'Open file .dat');

if isequal(filename, 0) || isequal(pathname, 0)

    disp('File input canceled.');

   ECG_Data = [];

else

fid=fopen(strcat(pathname,filename),'r');

end;

time=10;  % duration of ecg signal

fs = 360; %sample frequency

f=fread(fid,2*fs*time,'ubit12');

len = length(f(1:2:length(f))); %length of the signal

time_step = 1/fs;

max_time = len/fs; % duration of your signal in seconds depending on sampling rate

t = time_step:time_step:max_time;  % this is our time vector.

Orig_Sig=f(1:2:length(f)); %compute the clean ecg signal

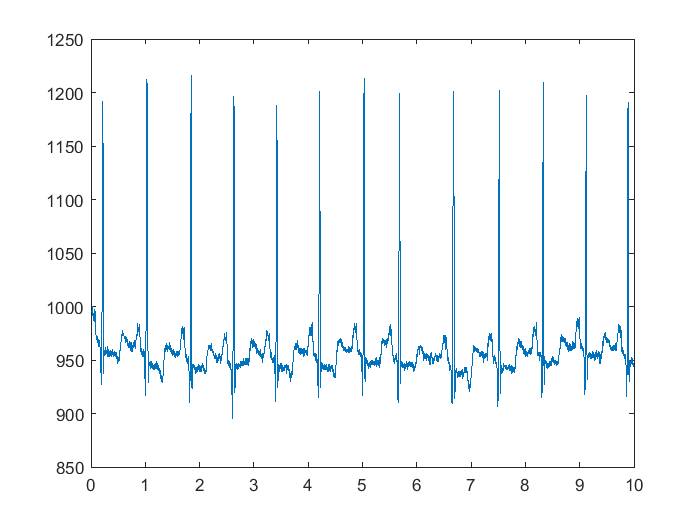

figure();

plot(t,Orig_Sig)

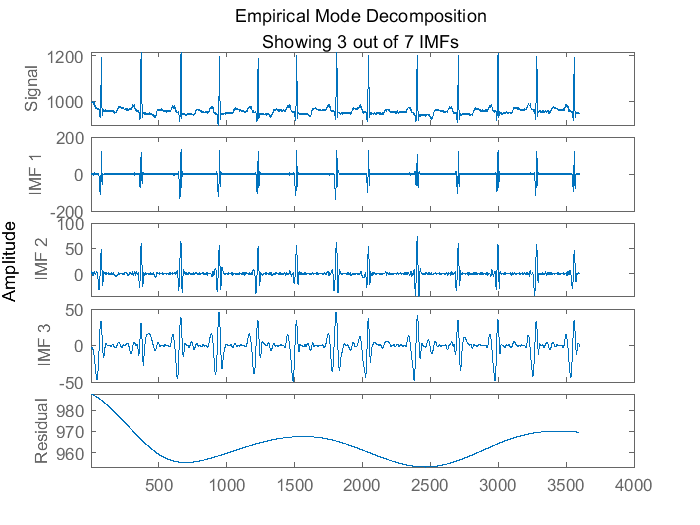

[imf,residual,info] = emd(Orig_Sig/1000);

emd(Orig_Sig)

figure();

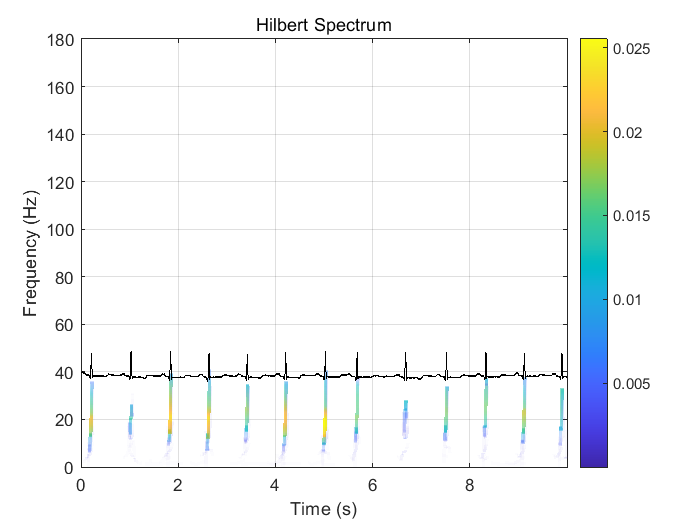

hht(imf,360);hold on;plot(t,Orig_Sig/25,'k');hold off

grid on;

box on;

figure();hold on;

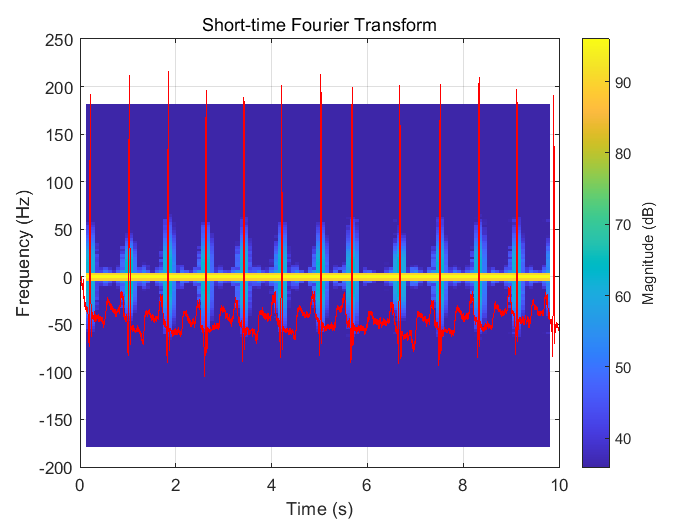

stft(Orig_Sig,360)

plot(t,Orig_Sig-1000,'r');

hold off

grid on;

box on;

x=Orig_Sig;

figure()

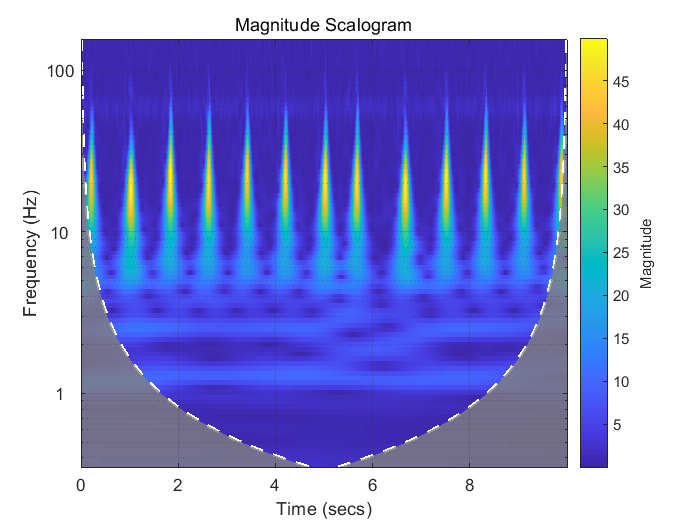

cwt(x,fs);hold on;

plot(t,50*x,'k');hold off;

grid on;

box on;

figure()

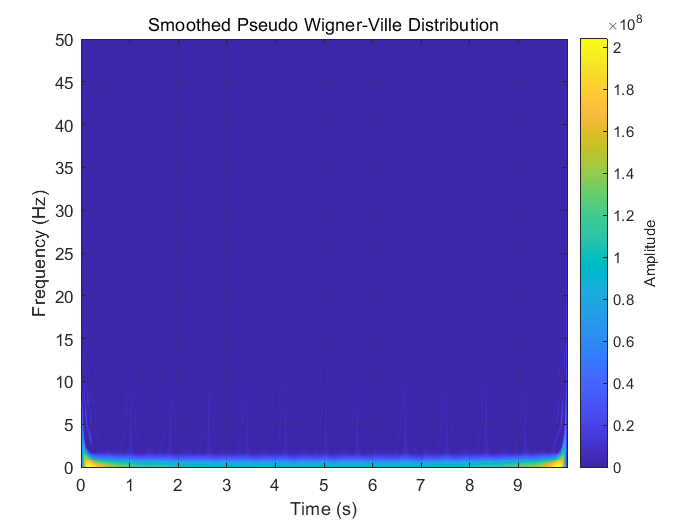

wvd(x,fs,'SmoothedPseudo','MinThreshold',0);ylim([0,50]);hold on;

plot(t,10*x,'k');hold off;

grid on;

box on;

%%

%decreasing IMFs

[imf,residual,info] = emd(Orig_Sig/1000,'MaxNumIMF',8,'Display',1);

emd(Orig_Sig,'MaxNumIMF',8)

figure();

hht(imf,360);hold on;plot(t,Orig_Sig/25,'k');hold off

grid on;

box on;

[imf,residual,info] = emd(Orig_Sig/1000,'MaxNumIMF',7,'Display',1);

emd(Orig_Sig,'MaxNumIMF',7)

figure();

hht(imf,360);hold on;plot(t,Orig_Sig/25,'k');hold off

grid on;

box on;

[imf,residual,info] = emd(Orig_Sig/1000,'MaxNumIMF',6,'Display',1);

emd(Orig_Sig,'MaxNumIMF',6)

figure();

hht(imf,360);hold on;plot(t,Orig_Sig/25,'k');hold off

grid on;

box on;

[imf,residual,info] = emd(Orig_Sig/1000,'MaxNumIMF',5,'Display',1);

emd(Orig_Sig,'MaxNumIMF',5)

figure();

hht(imf,360);hold on;plot(t,Orig_Sig/25,'k');hold off

grid on;

box on;

[imf,residual,info] = emd(Orig_Sig/1000,'MaxNumIMF',4,'Display',1);

emd(Orig_Sig,'MaxNumIMF',4)

figure();

hht(imf,360);hold on;plot(t,Orig_Sig/25,'k');hold off

grid on;

box on;

[imf,residual,info] = emd(Orig_Sig/1000,'MaxNumIMF',3,'Display',1);

emd(Orig_Sig,'MaxNumIMF',3)

figure();

hht(imf,360);hold on;plot(t,Orig_Sig/25,'k');hold off

grid on;

box on;

%%

% Changing Interpolation to Pchip

[imf,residual,info] = emd(Orig_Sig/1000,'Interpolation','pchip');

emd(Orig_Sig,'Interpolation','pchip')

figure();

hht(imf,360);hold on;plot(t,Orig_Sig/25,'k');hold off

grid on;

box on;

%%

%SiftTolerance

[imf,residual,info] = emd(Orig_Sig/1000,'SiftRelativeTolerance',0.1,'Display',1);

emd(Orig_Sig,'Interpolation','pchip','SiftRelativeTolerance',0.1)

figure();

hht(imf,360);hold on;plot(t,Orig_Sig/25,'k');hold off

grid on;

box on;

[imf,residual,info] = emd(Orig_Sig/1000,'SiftRelativeTolerance',0.01,'Display',1);

emd(Orig_Sig,'SiftRelativeTolerance',0.01)

figure();

hht(imf,360);hold on;plot(t,Orig_Sig/25,'k');hold off

grid on;

box on;

[imf,residual,info] = emd(Orig_Sig/1000,'SiftRelativeTolerance',0.001,'Display',1,'MaxNumIMF',100);

emd(Orig_Sig,'SiftRelativeTolerance',0.001)

figure();

hht(imf,360);hold on;plot(t,Orig_Sig/25,'k');hold off

grid on;

box on;

%%
