🔥 内容介绍

半波整流电路作为将交流电转换为直流电的基础电路，在电子设备供电系统中有着广泛应用。本文将系统介绍半波整流电路的工作原理、仿真实现方法、实验测量步骤及结果分析，帮助读者全面掌握从理论到实践的完整验证过程。

半波整流电路的核心原理

半波整流电路的核心功能是将正负交替的正弦交流电转换为单向脉动的直流电，其工作原理基于半导体二极管的单向导电性。最简单的半波整流电路由三个基本部分组成：降压变压器、整流二极管和负载电阻。变压器将 220V 市电降至安全的低电压（通常为 6-12V），二极管负责实现电流的单向导通，而负载电阻则用于模拟实际电路中的用电设备。

在电路工作过程中，当交流电压处于正半周时，二极管承受正向电压而导通，电流通过二极管流向负载，在负载两端产生正向电压；当交流电压处于负半周时，二极管承受反向电压而截止，电路中几乎没有电流通过，负载两端电压为零。这种工作特性使得输出电压仅保留了输入交流电的正半部分，形成脉动的直流波形。

需要特别注意的是，实际二极管存在约 0.7V 的正向导通压降（硅管），这会导致输出电压的峰值比输入交流电压的峰值降低约 0.7V。例如，若输入交流电压的有效值为 12V（峰值约 16.97V），则整流后的输出峰值电压约为 16.27V。这一特性在后续的示波器测量中需要重点关注。

半波整流电路的仿真实现

使用电路仿真软件进行前期验证是确保实验成功的重要步骤。推荐使用 Multisim 或 PSpice 等专业电路仿真软件，具体实现步骤如下：

电路搭建：在仿真软件中创建新电路，依次放置交流电压源（设置为 12V/50Hz）、整流二极管（型号 1N4001 适合低频整流场景）、1kΩ 负载电阻和接地符号。按照电源正极→二极管阳极→二极管阴极→负载电阻→电源负极的顺序连接电路，注意二极管的正负极不要接反。

仿真参数设置：为了清晰观察波形变化，需添加虚拟示波器。将示波器的 A 通道连接到整流电路的输入端（变压器次级输出），B 通道连接到负载电阻两端，确保两个通道的接地端共地，避免产生测量干扰。

仿真运行与观察：启动仿真后，示波器将显示两个波形。A 通道显示的是完整的正弦波形，而 B 通道显示的则是经过整流后的半波脉动波形 —— 仅保留正半周波形，负半周被截止。通过仿真可以直观地看到，输出波形的频率与输入交流电源的频率相同（50Hz），但波形形状发生了根本性变化。

若在负载两端并联一个电容（如 100μF 电解电容），可以观察到波形变得更加平滑。这是因为电容具有储能作用，在二极管导通时充电，在二极管截止时放电，从而减小了输出电压的脉动程度。这种带电容滤波的半波整流电路常用于简单的峰值检测器设计。

工程应用与扩展思考

半波整流电路虽然结构简单，但在实际工程中有着特定的应用场景。例如，在一些低功耗设备中，半波整流可以提供简单经济的直流电源；在信号处理领域，半波整流电路可用于调幅信号的解调；在测量仪器中，半波整流配合电容滤波可构成简单的峰值检测器。

与全波整流电路相比，半波整流的缺点是输出电压脉动大、效率低（仅利用了半个周期的电能）。但它的优点是结构简单、成本低廉，在对电源质量要求不高的场合仍被广泛使用。

对于需要进一步降低输出电压脉动的应用，可以在整流电路后添加 RC 滤波电路或 LC 滤波电路。通过增加滤波电容的容量或增大滤波电感的感值，可以显著改善输出电压的平滑度。但需要注意的是，滤波电容过大会导致二极管的冲击电流增大，可能需要添加限流电阻保护。

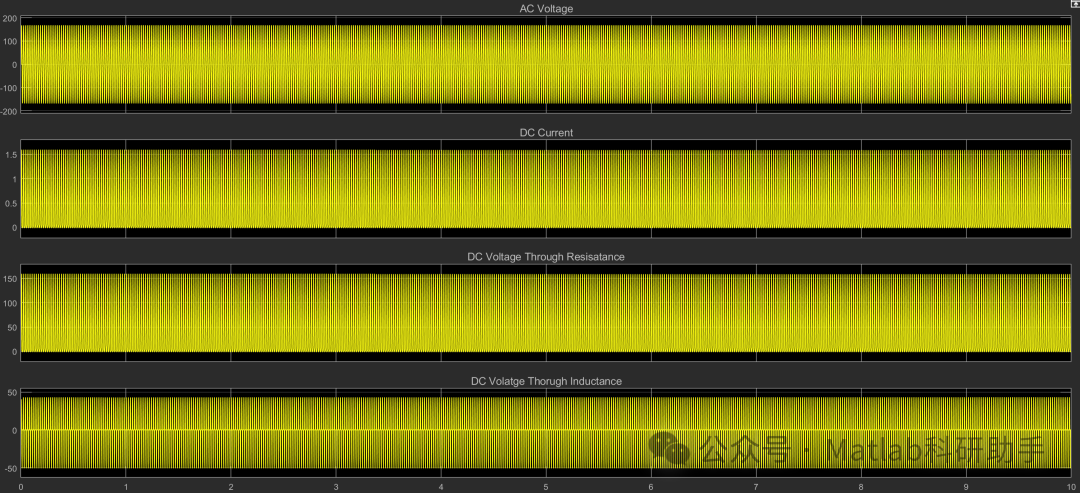

⛳️ 运行结果

🔗 参考文献

[1] 盖志武,李东升,马岩,等.逆变式焊条电弧焊电源的Simulink仿真[J].焊接学报, 2002, 23(5):4.DOI:10.3321/j.issn:0253-360X.2002.05.009.

[2] 伍家洁.基于MATLAB SIMUUNK的电力系统建模[J].重庆电力高等专科学校学报, 2005, 10(2):4.DOI:10.3969/j.issn.1008-8032.2005.02.002.

[3] 张剑明,田魁岳,杨小玲.基于Matlab/Simulink的液压伺服系统动态性能仿真研究[J].工程机械, 2007, 38(4):5.DOI:10.3969/j.issn.1000-1212.2007.04.018.

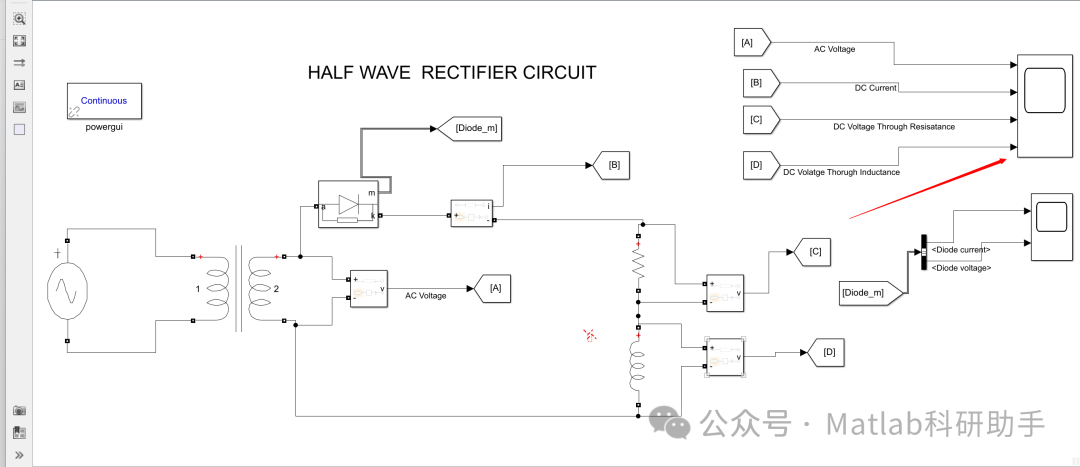

📣 部分代码
