一、引言

路径规划是移动机器人、无人机等智能系统的核心技术之一，其目标是在复杂环境中寻找一条满足 “无碰撞、短路径、高平滑” 的可行路径。栅格地图因建模直观、环境信息表达清晰，成为路径规划领域最常用的环境建模方法；而鲸鱼优化算法（Whale Optimization Algorithm, WOA）作为 2016 年提出的新型智能优化算法，具有收敛速度快、参数少、全局搜索能力强的优势。但原始 WOA 针对连续空间优化设计，直接应用于离散栅格路径规划时存在 “编码不匹配、避障约束难满足” 等问题。本文从栅格地图建模原理切入，阐述 WOA 适配路径规划的改进策略，结合仿真实验验证其在避障与路径长度优化中的效果，为相关研究者与学生提供清晰的技术参考。

二、栅格地图建模原理

栅格地图本质是将机器人工作环境离散化为 “栅格单元阵列”，通过二进制或多值编码描述每个单元的状态，实现环境信息的数字化表达，其建模过程可分为 3 个核心步骤：

（一）环境信息采集与预处理

首先通过传感器（如激光雷达、视觉相机）获取环境原始数据，包括障碍物位置、尺寸、环境边界等信息；再通过去噪（如滤波去除测量误差）、坐标校准（统一环境坐标系与机器人坐标系），得到结构化的环境数据，为栅格划分奠定基础。

（二）栅格单元划分与状态编码

根据应用场景需求确定栅格尺寸：若机器人尺寸小、环境精度要求高（如室内微型机器人），栅格边长可设为 5-10cm；若为室外无人机，边长可设为 1-5m（需兼顾计算效率与环境细节）。划分后将每个栅格赋予状态值：

• 自由栅格：无障碍物，机器人可通行，编码为 “0”；

• 障碍栅格：含障碍物（如墙壁、家具、树木），编码为 “1”；

• 特殊栅格：起点栅格编码为 “S”，终点栅格编码为 “E”，便于算法识别目标。

例如，一个 10×10 的室内栅格地图（图 1）中，(1,1) 为起点 S，(10,10) 为终点 E，(3,2)-(3,4)、(6,5)-(8,5) 为障碍栅格（编码 1），其余为自由栅格（编码 0），直观呈现环境障碍分布。

（三）栅格地图的优势与适配性

栅格地图的核心优势在于 “离散化 + 数字化”：离散化使复杂环境转化为可迭代的单元集合，适配智能算法的逐代优化；数字化则便于计算机存储与计算，无需处理连续环境的复杂几何关系。此外，栅格地图支持动态更新（如障碍物移动时仅需修改对应栅格编码），为动态路径规划提供便利。

三、鲸鱼优化算法的基础与路径规划适配改进

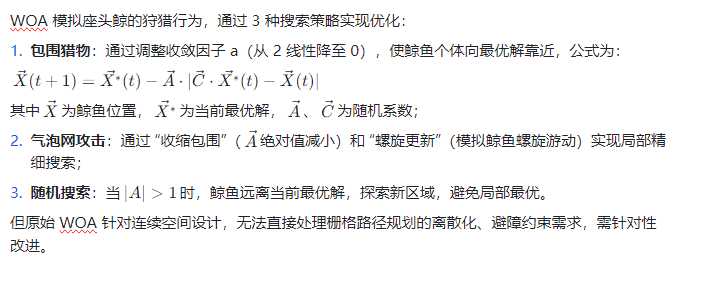

（一）原始 WOA 的核心原理

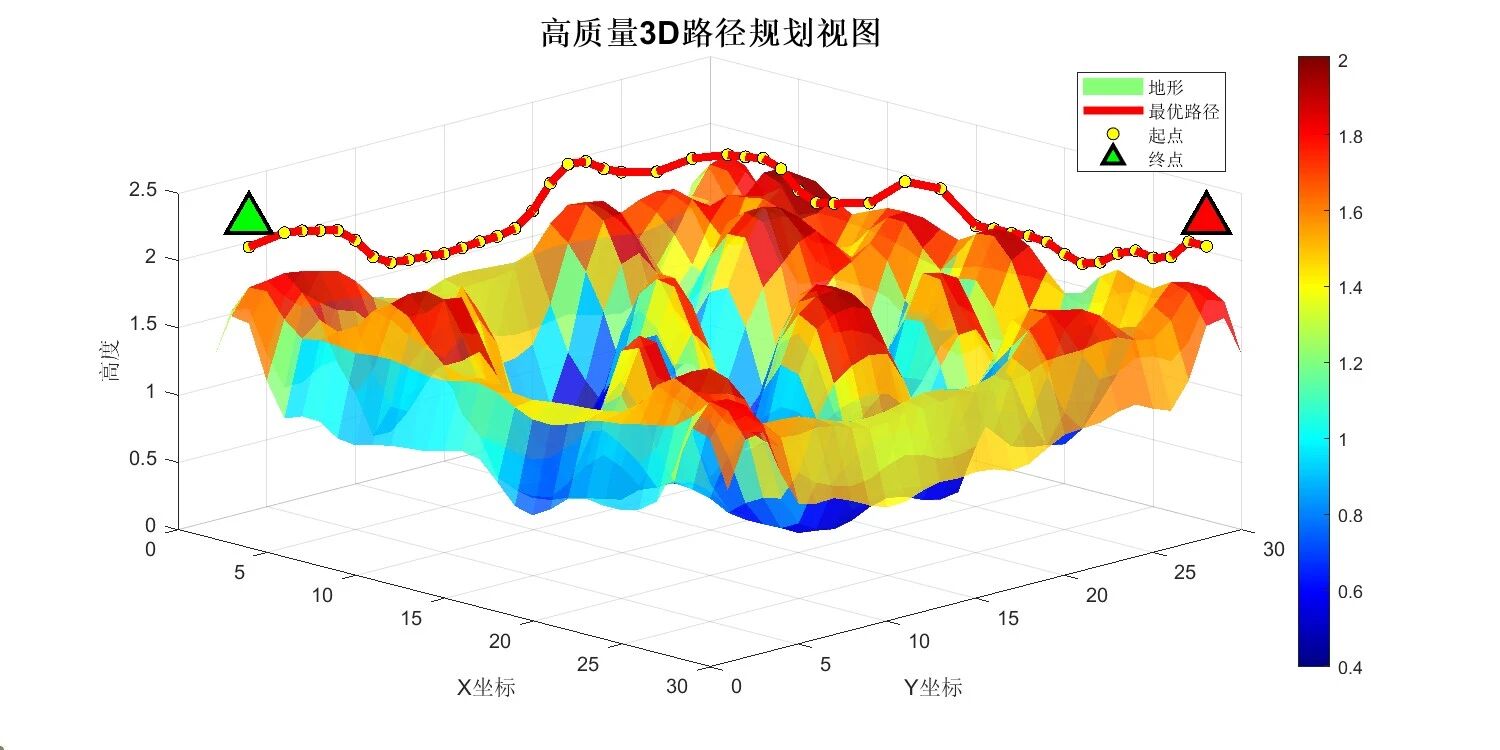

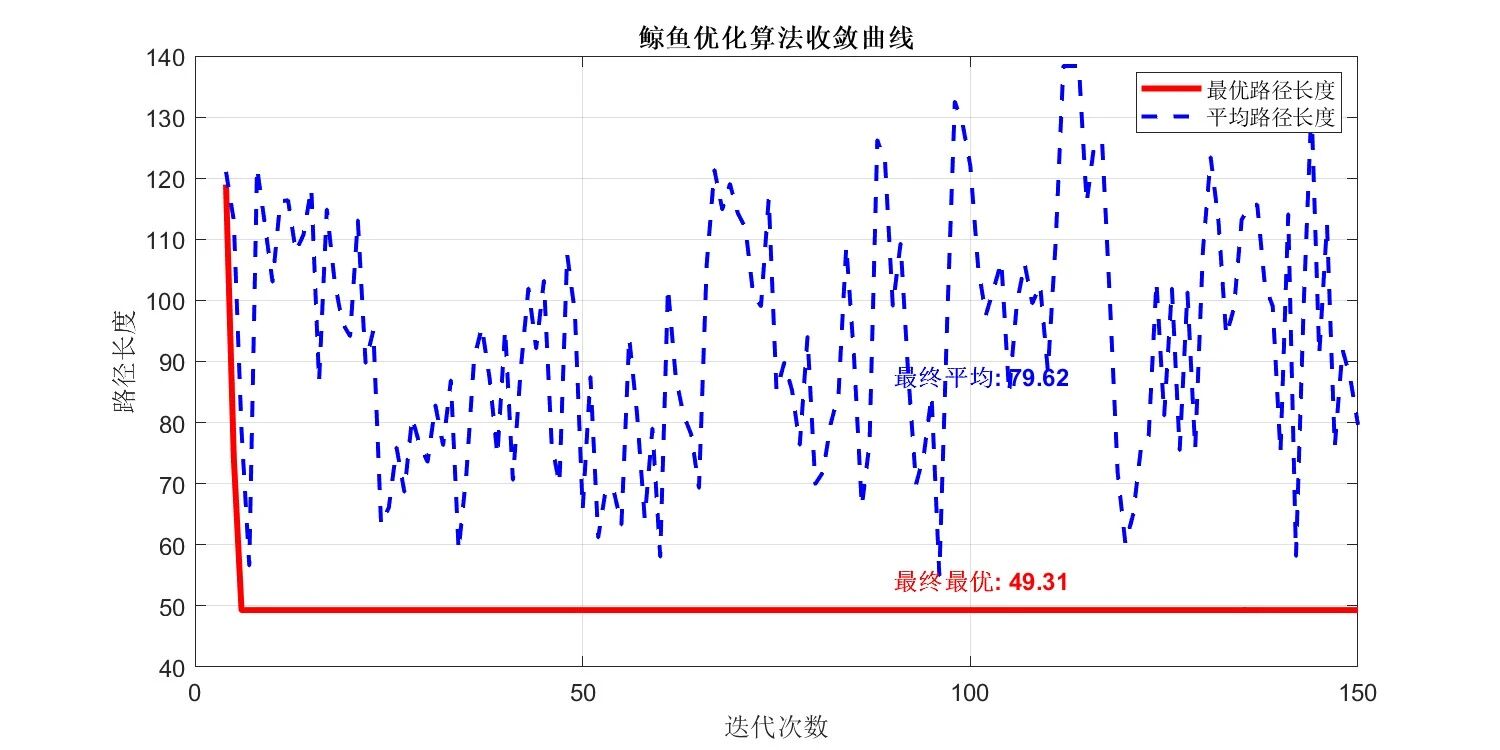

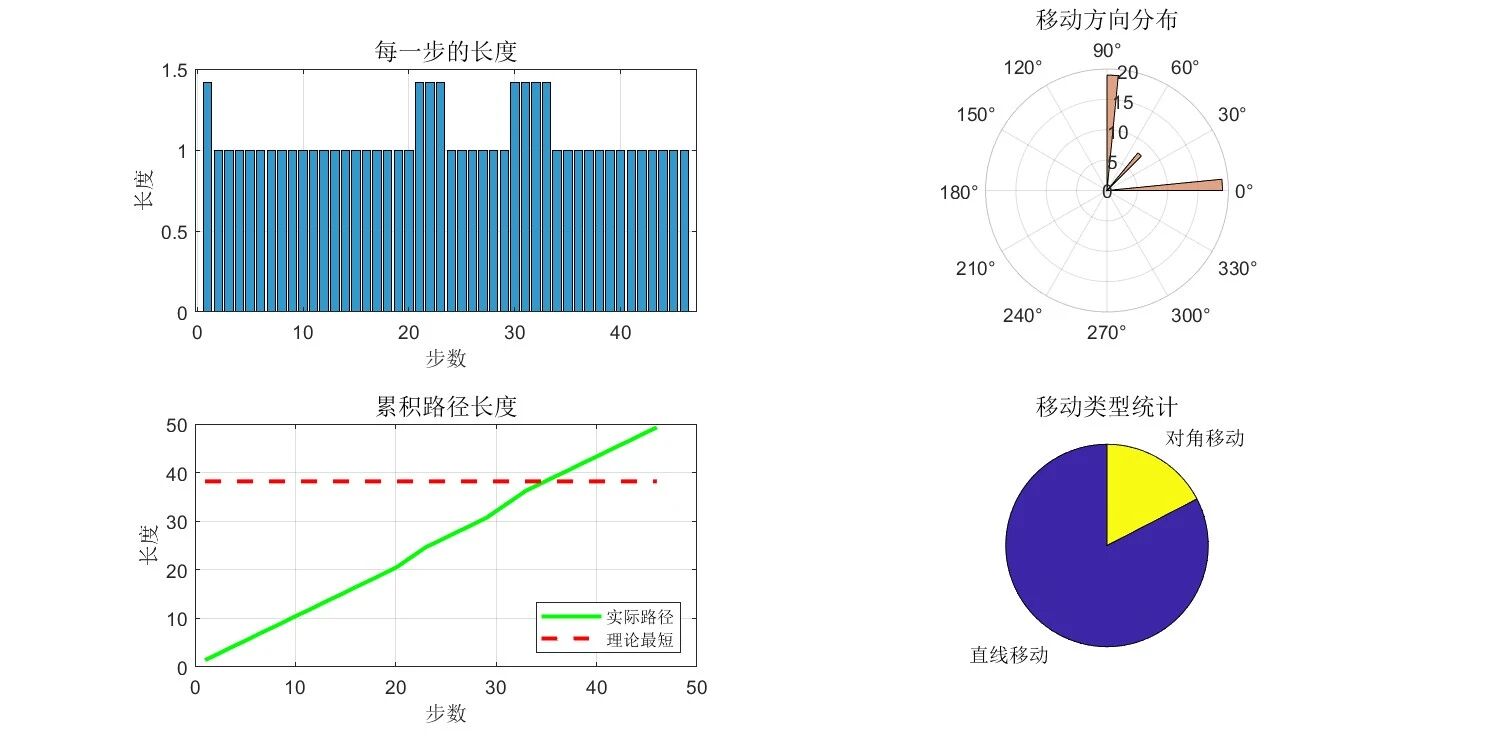

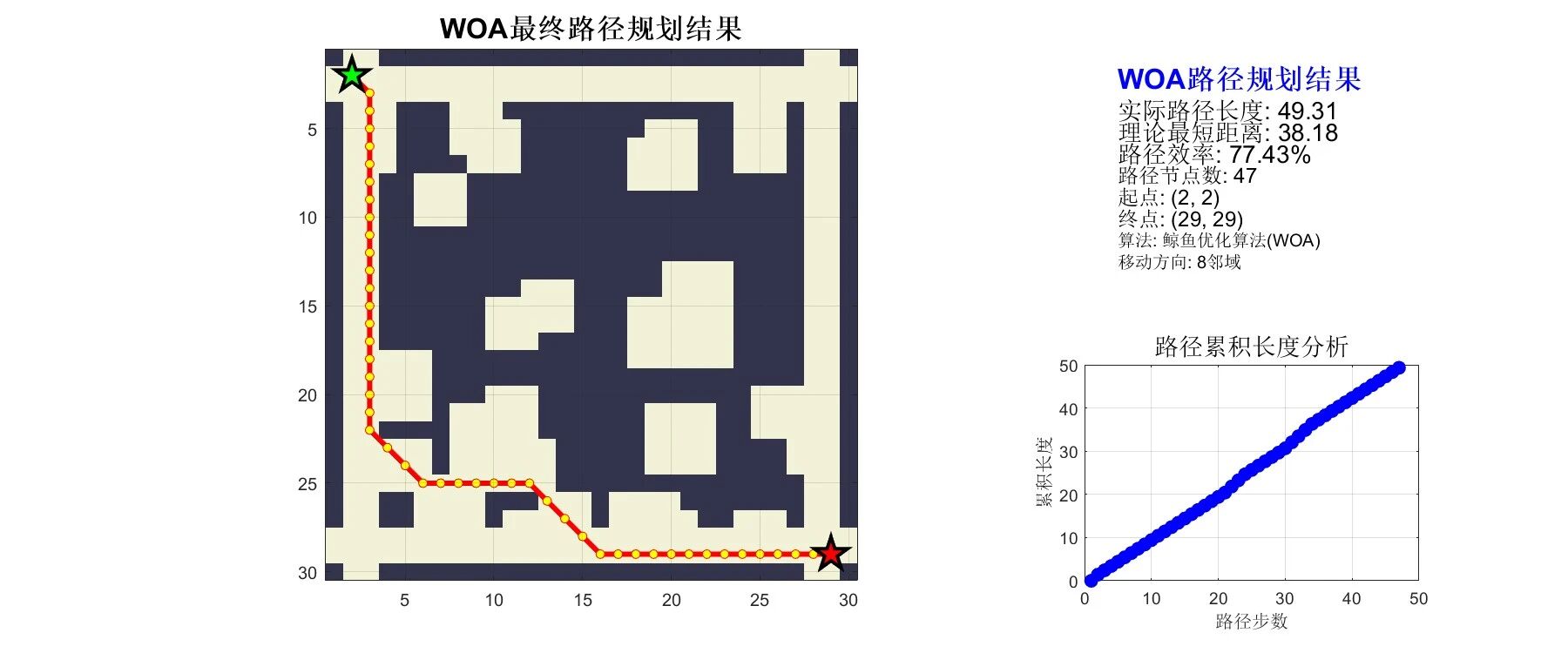

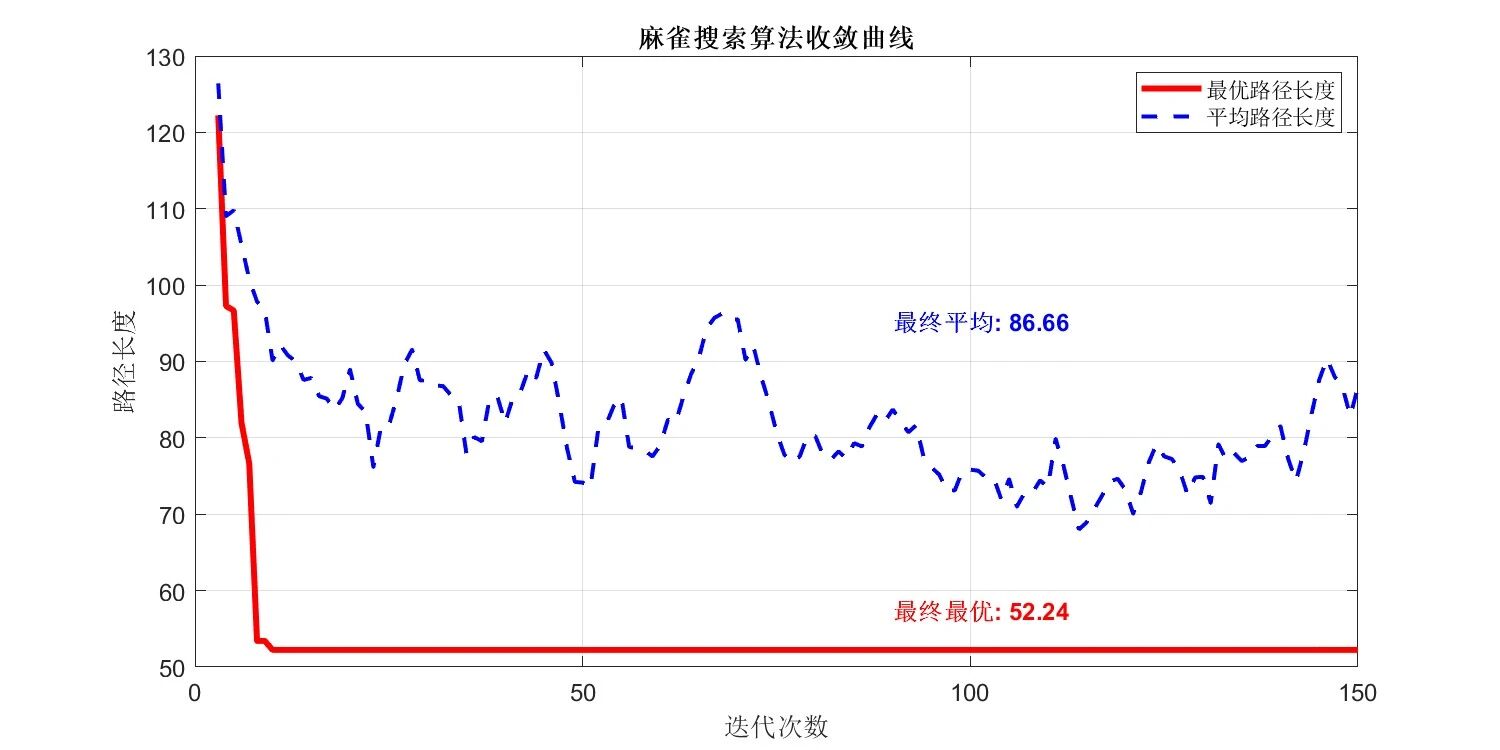

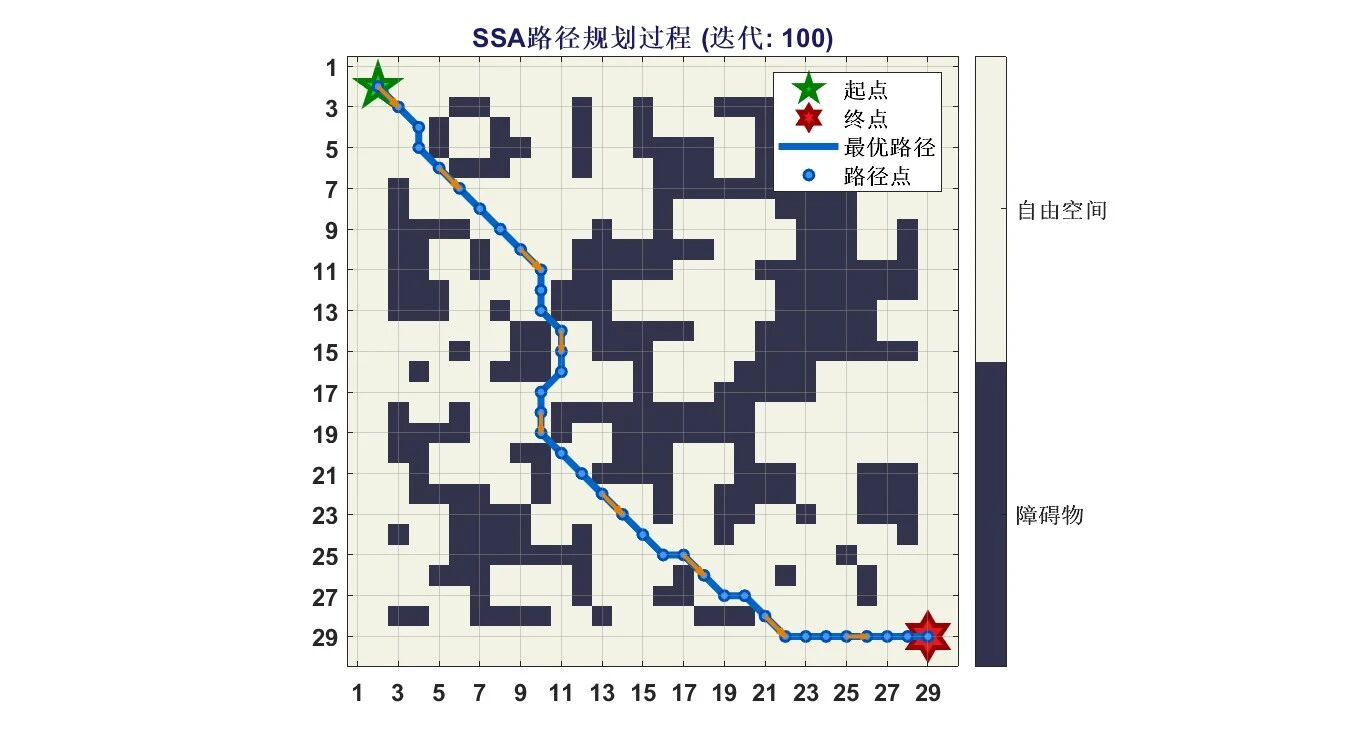

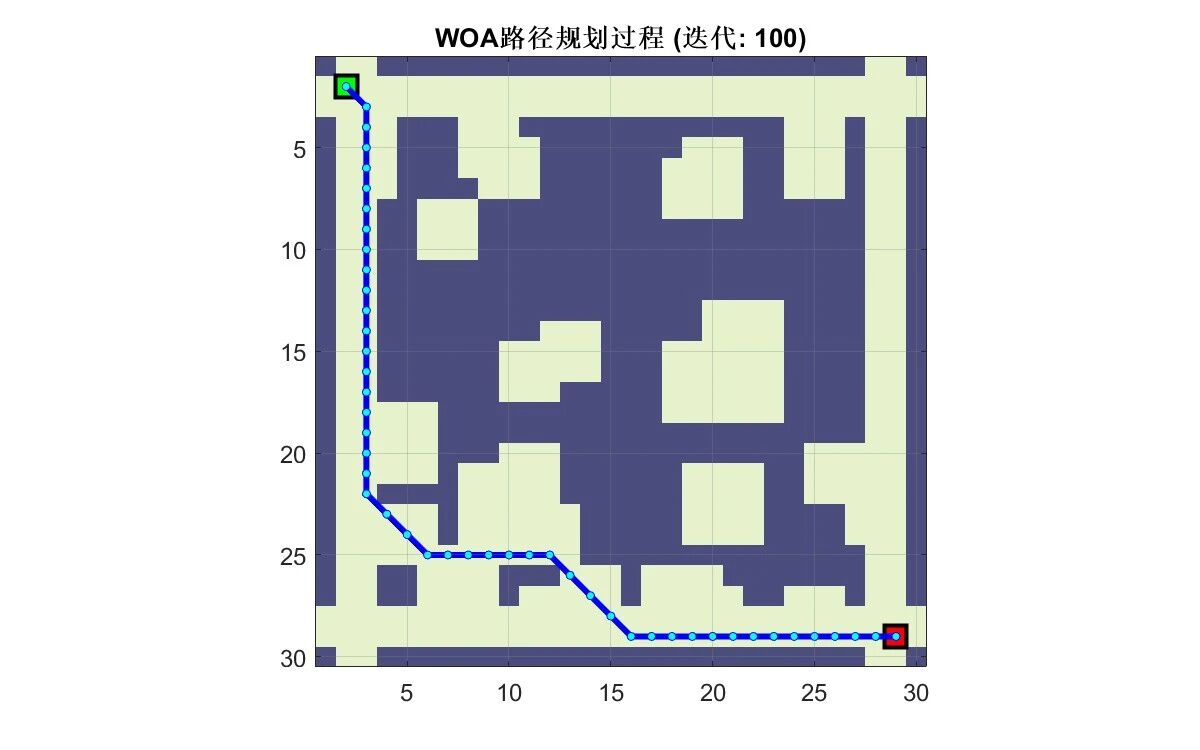

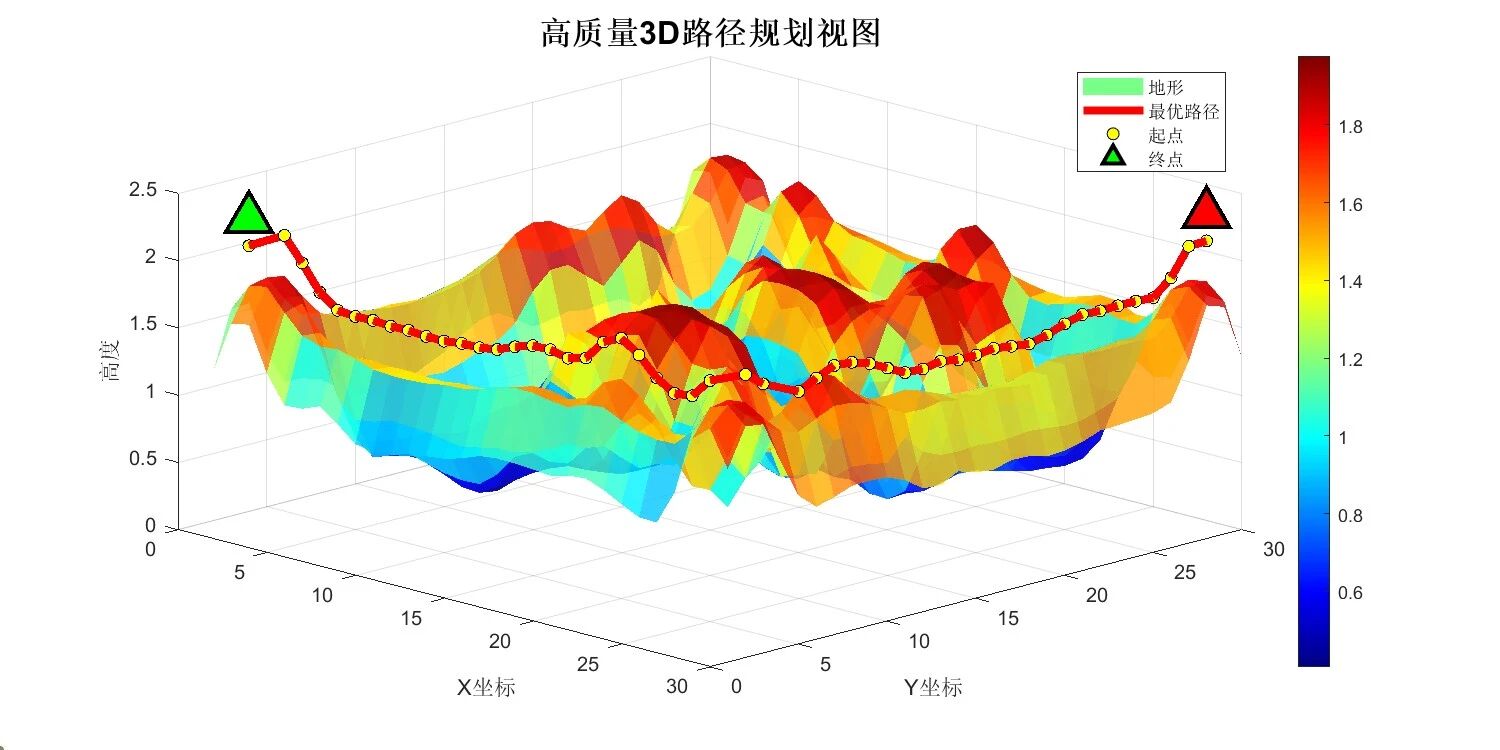

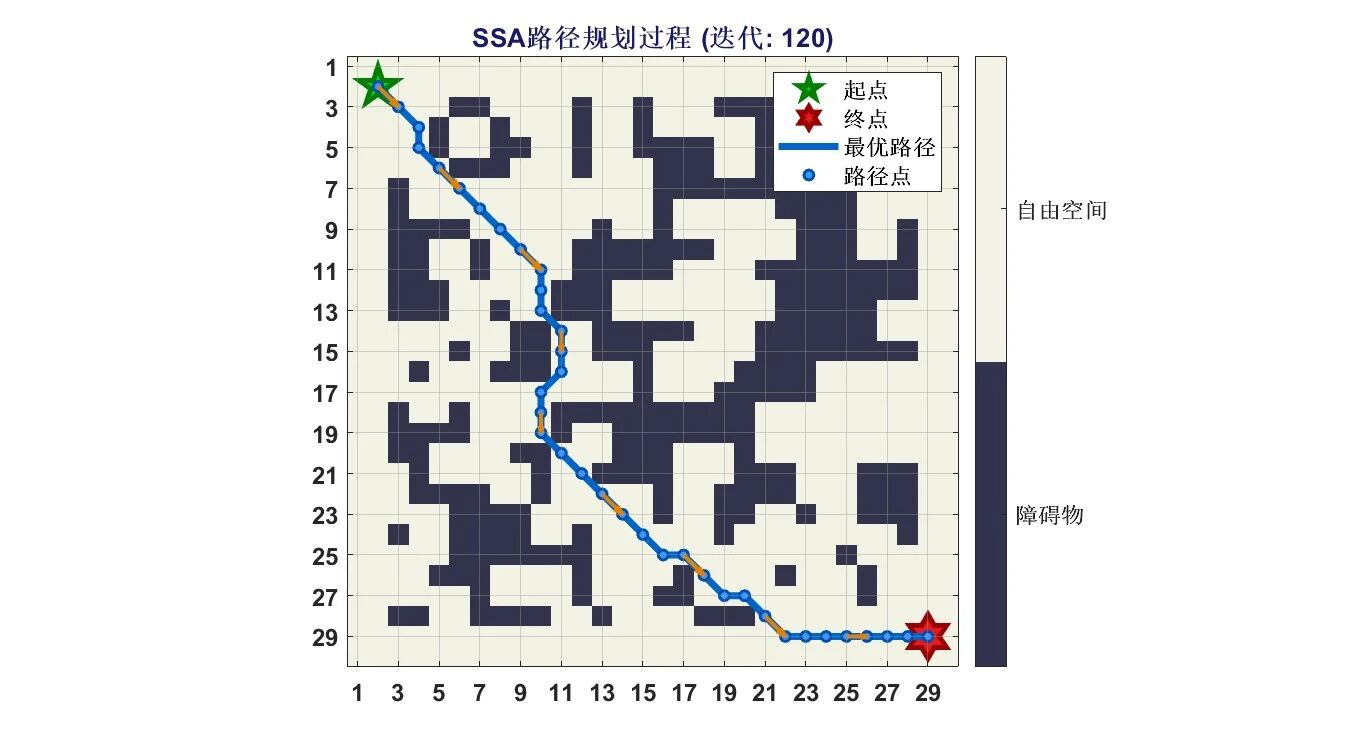

⛳️ 运行结果

📣 部分代码

🔗 参考文献

[1]王步伟,潘鹏程.基于改进鲸鱼优化算法的移动机器人多目标点路径规划[J].机器人技术与应用, 2023(6):14-19.DOI:10.3969/j.issn.1004-6437.2023.06.004.

🎈 部分理论引用网络文献，若有侵权联系博主删除
