光子晶体波导的核心定义与应用场景

光子晶体波导（Photonic Crystal Waveguide, PCW）是基于光子晶体（由两种或多种介电材料周期性排列构成）的新型光学导波结构，其核心特性是通过 “光子带隙（Photonic Band Gap, PBG）效应” 限制光的传播方向 —— 仅允许特定频率、特定模式的光在预设路径中传输，而其他频率或模式的光因落在带隙内被完全抑制。

PCW 凭借 “低传输损耗、高模式约束性、小型化集成” 等优势，广泛应用于光通信、光传感、量子光学等领域：

• 在光通信场景中，PCW 可作为高密度光集成芯片的核心互联单元，实现纳米尺度下的光信号低损耗传输，解决传统光纤在芯片级集成中的尺寸不匹配问题；

• 在光传感场景中，PCW 的模式对周围介电环境变化极为敏感，可用于生物分子检测、温度 / 应力传感，检测精度比传统光波导提升 1-2 个数量级；

• 在量子光学场景中，PCW 能精准调控光子的传播路径与相互作用，为量子比特的光量子传输提供稳定载体。

光子晶体波导的光传输特性与模拟挑战

PCW 的光传输特性与传统介质波导（如光纤、平板波导）存在显著差异，这些特性也导致其传输模拟面临独特挑战：

1. 周期性结构的色散特性：PCW 的介电常数呈周期性分布（如二维三角晶格、正方形晶格），光在其中传输时会产生强烈的色散效应 —— 相速度与群速度随频率变化剧烈，传统 “有效折射率法” 等近似模拟方法难以准确捕捉色散曲线，需全波模拟方法；

1. 模式局域性与泄漏特性：PCW 通过带隙效应约束光场，但当光频率接近带隙边缘或波导存在缺陷（如晶格错位）时，部分光场会泄漏到波导外部（泄漏模式），模拟需精准计算光场的衰减系数与泄漏方向；

1. 多尺度耦合效应：PCW 的结构尺度（晶格常数通常为几百纳米）与光的波长（通信波段约 1550nm）处于同一量级，光场与周期性介电结构的耦合呈现多尺度特性，需兼顾微观晶格单元与宏观波导传输路径的模拟精度；

1. 边界条件复杂性：模拟中需处理 “波导输入 / 输出边界”（避免反射干扰）与 “计算域截断边界”（减少计算资源消耗），传统吸收边界（如 Mur 边界）在处理 PCW 的高频泄漏模式时吸收效果差，易产生虚假反射。

针对上述挑战，二维有限差分时域（2D-FDTD）方法凭借 “全波模拟、时域瞬态分析、边界处理灵活” 的优势，成为 PCW 光传输模拟的主流技术 —— 通过在二维时域网格中直接求解麦克斯韦方程组，可实时追踪光场的空间分布与时间演化，完整捕捉 PCW 的传输特性。

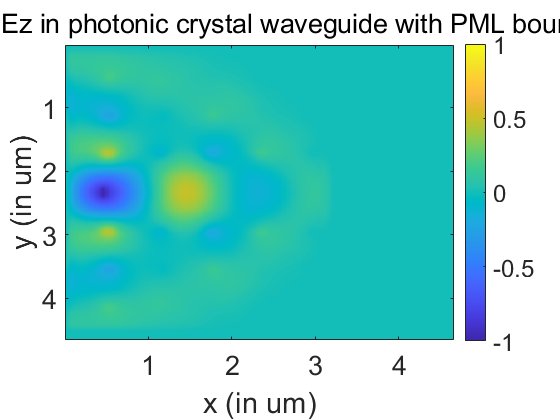

⛳️ 运行结果

📣 部分代码

%              The photonic crystal structure consists of periodic dielectric

% or metallo-dielectric structures within a background material of different

% index. Photons, behaving as waves, propagate through the structure or not,

% depending on the relation between the dimensions of the periodic structures

% and the wavelength of the propagating waves.

%

%              In this program, a 4.65 micron x 4.65 micron structure is taken

% with 7x7 periodic structures of square dimensions (made of silicon i.e n=3.4)

% having 0.15 micron as the length of a side as a 7x7 square array at the centre

% of the domain with a separation of 0.45 micron between neighbouring structures

% both horizontally and vertically. The region in between and surrounding that

% of the structures are filled with air of refractive index, n=1. A central

% horizontal line of 7 periodic structures are removed to form a central wave

% guide through which the light is guided.

%

%             The smallest dimension in this case is the dimension of the

% periodic structures i.e 0.15 microns which is again divided into 'factor'

% no of space steps in the 2D FDTD program below and all dimensions in the

% structure including source wavelength are modeled using this smallest

% dimension iin terms of numer of space steps.

%
