一、引言

在高频电力电子系统（如新能源汽车充电桩、无线电能传输设备、高频变压器）中，利兹线（Litz Wire）凭借其 “多股绝缘细导线绞合” 的结构特性，可有效抑制集肤效应与邻近效应导致的高频损耗，成为实现高效能量传输的关键导线类型。然而，利兹线的损耗特性受绞合结构（股数、绞合节距）、工作频率（1kHz-1MHz）、电流密度、邻近导体布局等多因素耦合影响，传统解析计算方法（如简化集肤深度公式）难以精准量化复杂场景下的损耗分布，易导致系统设计阶段的损耗预估偏差（通常超过 20%），进而影响设备效率与散热设计。

有限元算法（Finite Element Method，FEM）作为一种高效的数值计算方法，可通过离散化复杂几何模型与求解电磁场控制方程，精准捕捉利兹线内部的电流分布与磁场耦合规律，为损耗分析提供可靠的数值支撑。因此，本文提出基于 FEM 的利兹线损耗分析工具设计方案：通过构建利兹线多物理场（电磁场、热场）FEM 模型，开发集 “模型参数化建模 - 电磁场求解 - 损耗计算 - 结果可视化” 于一体的分析工具，实现不同工况下利兹线铜损、铁损（若含磁性介质）的精准计算，为高频电力电子系统的导线选型与优化设计提供技术支撑。

二、相关基础理论

2.1 利兹线结构特性与损耗类型

2.1.1 利兹线核心结构参数

利兹线的结构设计直接影响其高频损耗特性，核心参数包括：

1. 股线规格：单股导线直径（通常为 0.05-0.5mm，需小于工作频率下的集肤深度

   δ

   ）、绝缘层材质（如聚氨酯、聚酯亚胺，厚度 5-10μm，防止股间短路）；

1. 绞合参数：总股数（10-1000 股，股数越多抑制集肤效应效果越好）、绞合节距（10-50mm，节距越小股线分布越均匀，磁场耦合越弱）、绞合方式（正规绞合、束绞合，正规绞合的股线排列更规则，损耗分布更均匀）；

1. 整体规格：利兹线外径（由股数与单股直径决定）、外层护套材质（如聚氯乙烯，用于机械保护）。

以某高频变压器用利兹线为例：单股直径 0.1mm，总股数 100 股，绞合节距 20mm，外层护套厚度 0.2mm，整体外径约 1.2mm，适用于 100kHz-500kHz 工作频率。

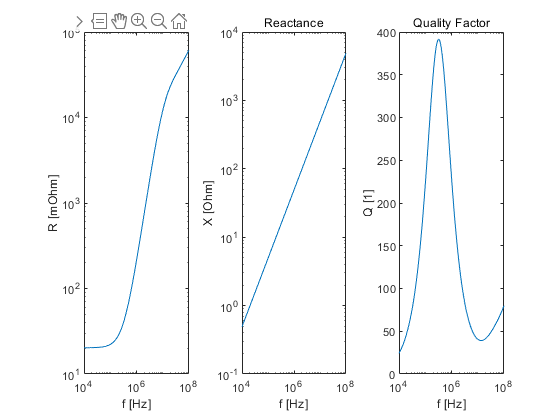

⛳️ 运行结果

📣 部分代码

%    The following properties are extracted:

%        - winding cross section and volume

%        - energy in the system

%        - current density and magnetic field in the winding

%

%    The extracted properties are normalized with respect to the number of turns.

%    The extracted properties are normalized with respect to the current.

%

%    (c) 2016-2020, ETH Zurich, Power Electronic Systems Laboratory, T. Guillod

close('all')

addpath('utils')

%% param

% test current in the winding (scaled aftwerwards)

I_winding = 10;

% number of turns of the winding (scaled aftwerwards)

N_winding = 10;

% conductivity of the winding (does not have any impact)

sigma_winding = 4e7;

%% run
