【齿轮动力学】基于四阶龙格库塔法RK4计算四自由度的齿轮动力学震动模型附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在机械传动系统中，齿轮作为核心动力传递部件，其动力学特性直接决定了系统的运行稳定性、噪声水平与使用寿命。齿轮啮合过程中产生的振动（如啮合冲击振动、轴系扭转振动），若不能精准分析与控制，可能导致齿面磨损、断齿等故障，甚至引发整个传动系统的失效。而四自由度（4-DOF）齿轮动力学振动模型，能更真实地反映齿轮系统的振动特性（相比单自由度或两自由度模型，可同时考虑齿轮径向、扭转等多方向振动）；四阶龙格库塔法（RK4） 则凭借 “高精度、稳定性强” 的优势，成为求解该非线性动力学方程的理想数值方法。本文将从模型构建、RK4 原理、求解流程到结果分析，全面拆解如何用 RK4 计算四自由度齿轮动力学振动模型，为齿轮系统的设计优化与故障诊断提供技术支撑。

一、核心背景：为什么需要四自由度齿轮动力学振动模型？

要理解四自由度模型的价值，需先明确齿轮系统的振动本质与简化模型的局限性：

1. 齿轮系统的振动来源与影响

齿轮振动的核心来源是啮合激励与外部激励：

• 啮合激励：齿轮啮合过程中，齿面误差、齿廓修形、载荷波动等导致啮合刚度周期性变化（如直齿轮啮合刚度在 “单齿啮合” 与 “双齿啮合” 切换时会突变），进而产生周期性激振力；

• 外部激励：电机转速波动、负载突变、轴系不平衡等外部因素，会进一步加剧齿轮系统的振动。

这些振动不仅会产生刺耳的 “齿轮噪声”（如工业场景中齿轮箱的高频噪声），还会导致：

• 齿面接触应力增大，磨损速率加快；

• 轴承寿命缩短（振动会传递至轴承，增加轴承动载荷）；

• 精密设备的传动精度下降（如机床齿轮系统振动会影响加工精度）。

2. 简化模型的局限性与四自由度模型的优势

传统的齿轮动力学分析多采用 “单自由度（1-DOF，仅考虑径向振动）” 或 “两自由度（2-DOF，考虑径向 + 扭转振动）” 模型，但这些简化模型难以全面反映实际工况：

• 1-DOF 模型：仅能描述齿轮沿啮合线方向的振动，忽略了轴系的扭转、横向振动，误差较大；

• 2-DOF 模型：虽增加了扭转振动，但未考虑齿轮在垂直于啮合线方向的径向振动（如齿轮径向跳动引发的非啮合方向振动），无法完整捕捉齿轮的空间振动形态。

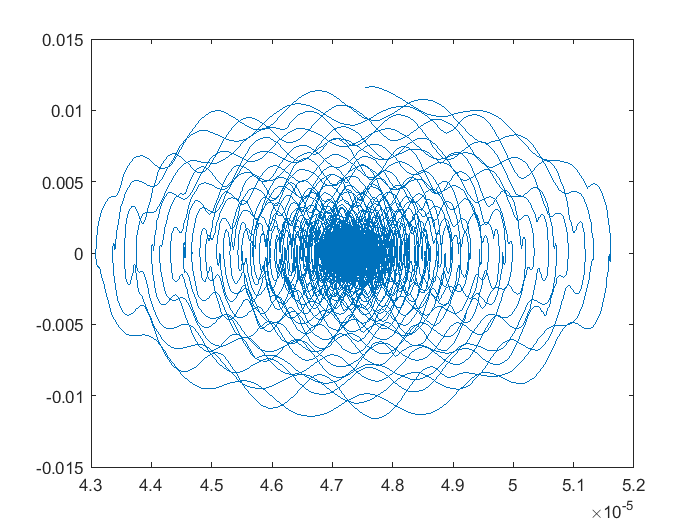

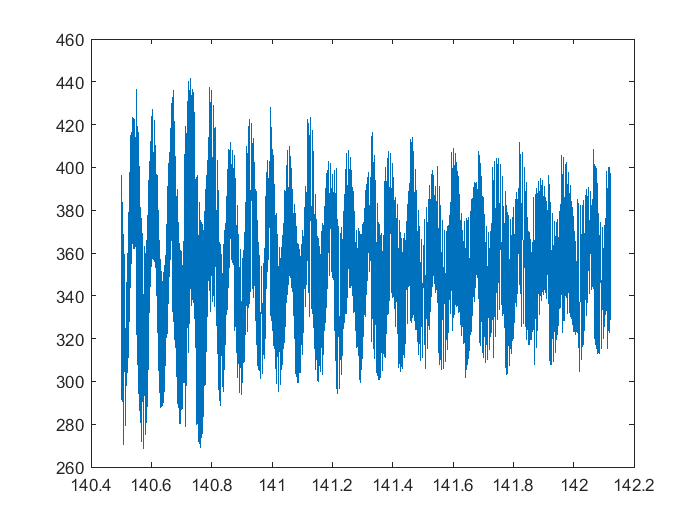

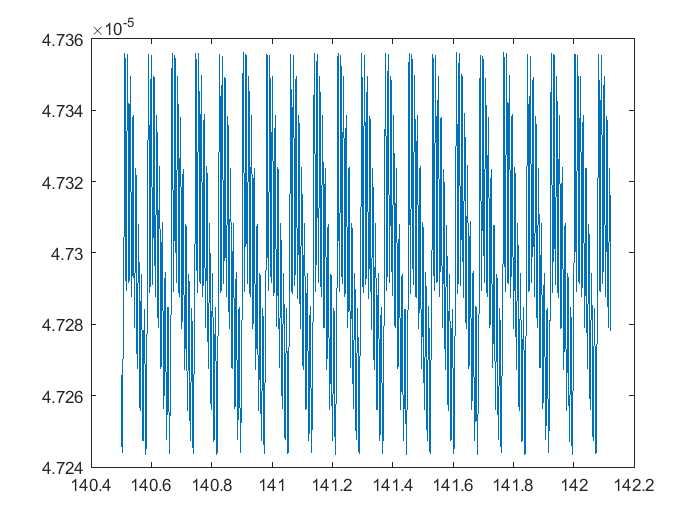

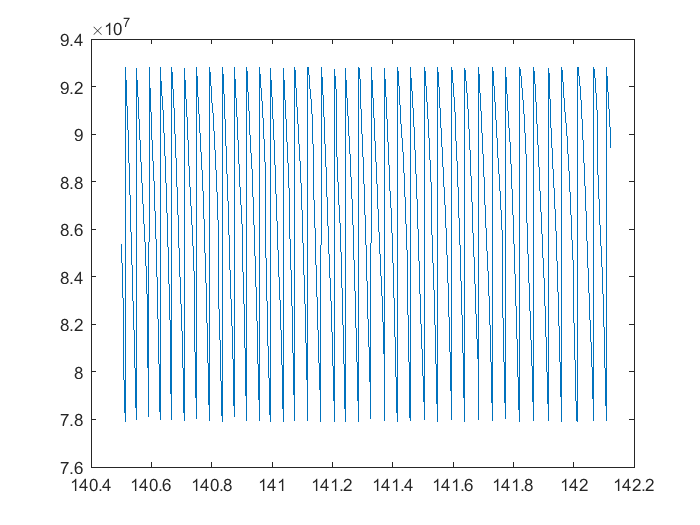

⛳️ 运行结果

📣 部分代码

详细说明

%% 齿轮副瞬态刚度

kwx1=mod(x(i,5),2*pi/zp);

%实时刚度计算

km=interp1(kx2,kw2,kwx1,'makima');

km

%% 轴承1刚度

% wtheta2=0*pi/180;

% nbearing=w1/2/pi;

% fbearing=nbearing*0.5*nball*(1-dbearing/Dbearing);

% Tbearing=1/fbearing;

%kpy=0.075*10^8*sin(2*pi/Tbearing*t);

kpy=0.075*10^8;

%% 轴承2刚度

🔗 参考文献

[1] 吴开塔.ROV被动式升沉补偿系统理论及试验研究[D].上海交通大学,2011.

[2] 代洪华.非线性气动弹性系统求解方法及复杂响应研究[D].西北工业大学,2014.DOI:10.7666/d.D689390.

🎈 部分理论引用网络文献，若有侵权联系博主删除
