🔥 内容介绍
三相 PWM 电压源换流器(Voltage Source Converter, VSC)是实现交流 - 直流 - 交流(AC-DC-AC)能量转换的核心设备,其通过全控型电力电子器件(如 IGBT)的高频开关动作,将输入交流电能转换为直流,再逆变为可控频率与幅值的交流输出。在电力供应系统中,VSC 的核心功能是稳定输出电压、抑制谐波污染,并实现能量的双向流动(如可再生能源并网、储能系统充放电)。
从拓扑结构看,三相 PWM VSC 由整流侧(AC-DC)和逆变侧(DC-AC)组成,中间通过直流电容储能。整流侧将三相交流电压转换为稳定直流电压,逆变侧通过正弦脉宽调制(SPWM)技术,使输出交流电压的基波分量跟踪给定参考值,开关频率通常为 2-10kHz,远高于电网频率(50/60Hz),因此输出谐波主要集中在开关频率附近,可通过滤波器有效抑制。
二、SimPowerSystems 模型的核心模块构建

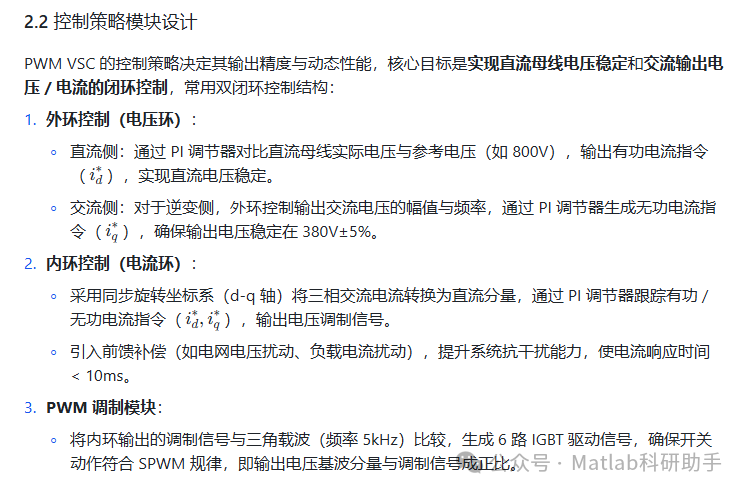

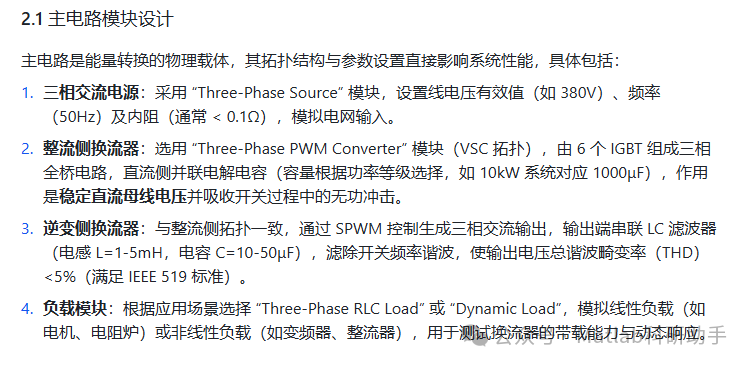

SimPowerSystems(现为 Simscape Electrical)是 MATLAB/Simulink 中的电力系统仿真工具箱,支持基于物理建模的电力电子系统仿真。基于三相 PWM 电压源换流器的电力供应模型需包含主电路模块、控制模块、测量与保护模块三大核心部分。

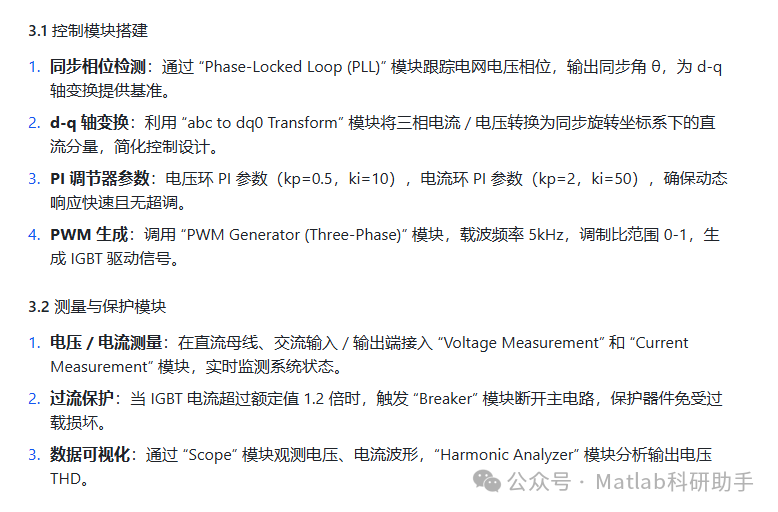

三、SimPowerSystems 模型搭建步骤

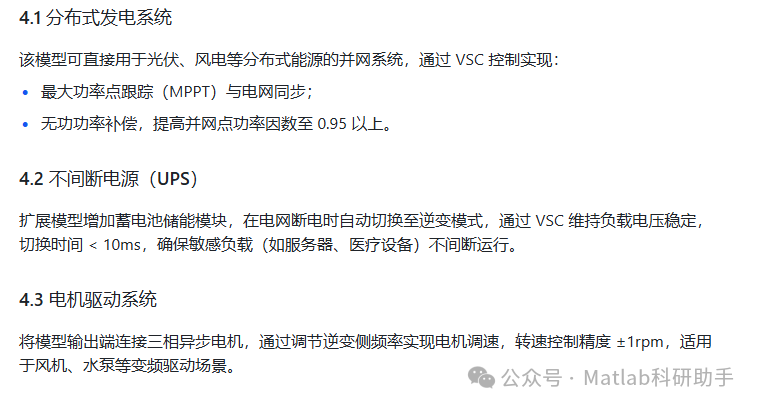

四、应用场景与模型扩展
五、结论与优化方向
基于 SimPowerSystems 搭建的三相 PWM 电压源换流器模型,能精准模拟 AC-DC-AC 能量转换过程,稳态与动态性能均满足电力供应系统要求。模型的核心优势在于模块化设计(便于参数修改与功能扩展)和高精度仿真(可复现开关暂态与谐波特性)。
未来优化可从三方面入手:
- 1.引入碳化硅(SiC)器件模型,提升开关频率至 20kHz,进一步降低谐波含量;
- 2.增加虚拟同步发电机(VSG)控制策略,改善微电网中的惯量支撑能力;
- 3.结合硬件在环(HIL)测试,将仿真模型与实际控制器对接,加速产品研发周期。

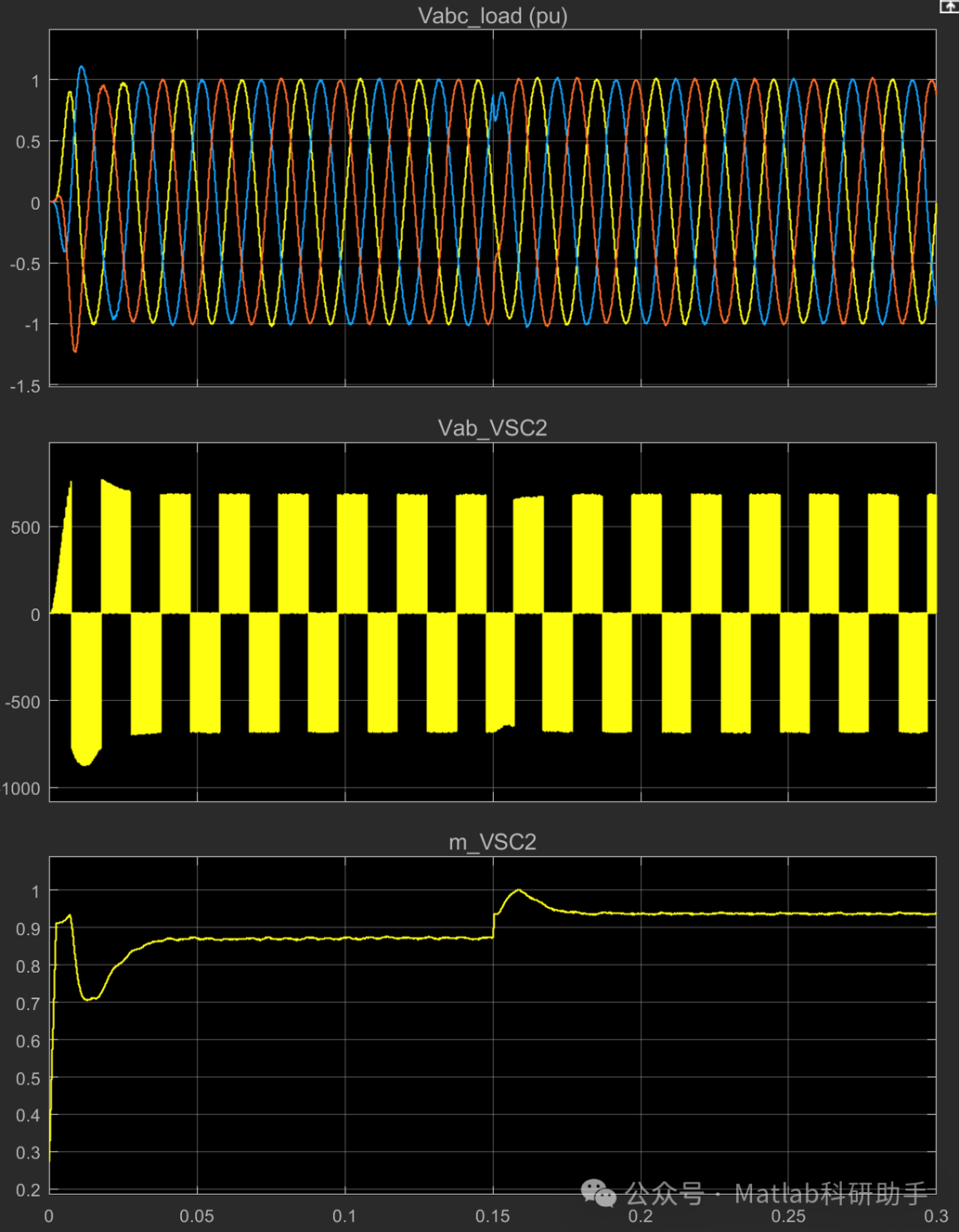

⛳️ 运行结果
🔗 参考文献
[1] 胡兆庆,毛承雄,陆继明.一种优化控制策略在基于电压源换流器的HVDC系统中的应用[J].电网技术, 2004, 28(10):4.DOI:10.3321/j.issn:1000-3673.2004.10.009.
[2] 刘洪涛,徐政.基于三电平电压源换流器的高压直流输电系统的控制策略研究[J].电工技术学报, 2003, 18(3):6.DOI:10.3321/j.issn:1000-6753.2003.03.021.
[3] 刘洪涛,徐政.基于三电平电压源换流器的高压直流输电系统的控制策略研究[J].电工技术学报, 2003.DOI:CNKI:SUN:DGJS.0.2003-03-020.

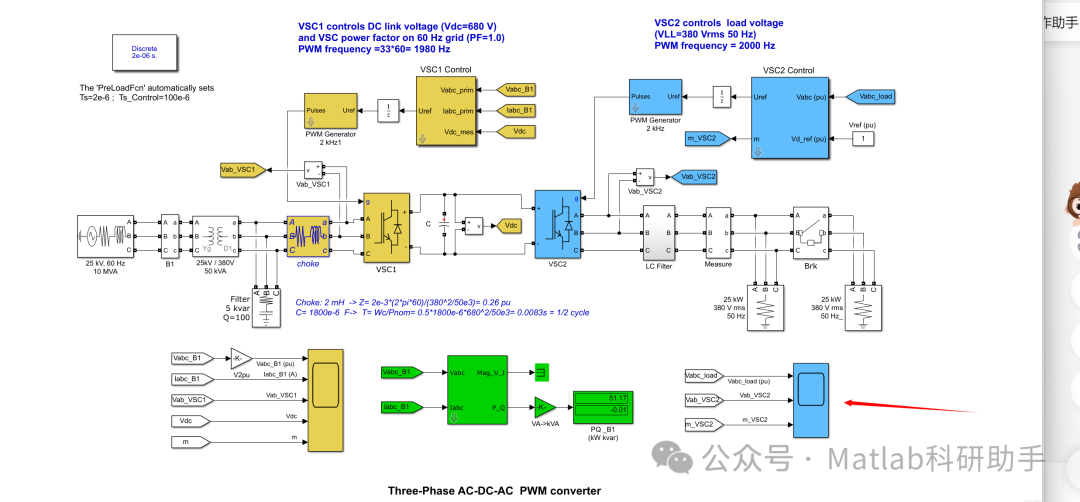

📣 部分代码
