【牛顿-拉夫逊法】电力系统潮流（4节点、5节点、6节点、9节点）附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

🎁  私信更多全部代码、Matlab仿真定制

🔥 内容介绍

电力系统潮流计算是电力系统分析的基础，其目的是在给定系统结构、参数和负荷条件下，确定系统中各节点电压、相角、有功功率和无功功率的稳态运行状态。牛顿-拉夫逊法以其收敛速度快、精度高的优点，成为求解电力系统潮流问题的首选方法。本文将深入探讨牛顿-拉夫逊法在电力系统潮流计算中的原理，并将其应用于4节点、5节点、6节点和9节点等不同规模的典型电力系统，通过具体算例分析其计算过程和特点，旨在阐明该方法在解决实际电力系统潮流问题中的有效性和适用性。

关键词： 电力系统潮流计算；牛顿-拉夫逊法；雅可比矩阵；节点电压；功率方程；迭代求解；4节点系统；5节点系统；6节点系统；9节点系统

1. 引言

电力系统潮流计算，又称负荷潮流计算，是电力系统规划、运行和控制分析的关键组成部分。其核心任务是在给定系统拓扑结构、线路参数、发电机出力以及负荷需求的情况下，确定电力系统各节点（母线）的电压幅值、相角、有功功率和无功功率的稳态分布情况。潮流计算的结果不仅是电力系统运行状态的真实反映，也是电力系统安全稳定分析、继电保护配置、经济调度和规划设计的基础。

在众多潮流计算方法中，牛顿-拉夫逊法以其卓越的收敛性和计算效率占据主导地位。相较于其他方法，如高斯-赛德尔法，牛顿-拉夫逊法虽然在每次迭代中计算量稍大，但其收敛速度快，尤其是在大规模电力系统中，能显著减少迭代次数，从而提升整体计算效率。本文将深入探讨牛顿-拉夫逊法的原理，并通过对4节点、5节点、6节点和9节点等典型系统的算例分析，展示该方法在不同规模电力系统中的应用和特点。

2. 牛顿-拉夫逊法基本原理

牛顿-拉夫逊法是一种迭代求解非线性方程组的方法。在电力系统潮流计算中，潮流方程组是高度非线性的，因此牛顿-拉夫逊法被广泛采用。该方法的核心思想是利用泰勒级数展开将非线性方程组线性化，通过迭代逐步逼近真解。

2.1 潮流方程

在潮流计算中，每个节点都存在功率平衡关系。对于一个具有 n 个节点的电力系统，可以建立 2n 个功率方程：

• 节点有功功率方程：
  P_i = V_i ∑_j=1ⁿ V_j (G_ij cosθ_ij + B_ij sinθ_ij) (i=1, 2, ..., n)

• 节点无功功率方程：
  Q_i = V_i ∑_j=1ⁿ V_j (G_ij sinθ_ij - B_ij cosθ_ij) (i=1, 2, ..., n)

其中：

• P_i 和 Q_i 分别是节点 i 的注入有功功率和无功功率。

• V_i 和 θ_i 分别是节点 i 的电压幅值和相角。

• G_ij 和 B_ij 分别是节点 i 和 j 之间的导纳矩阵的实部和虚部。

• θ_ij = θ_i - θ_j 是节点 i 和 j 电压相角之差。

这些方程是关于节点电压幅值和相角的非线性方程组。

2.2 牛顿-拉夫逊迭代过程

牛顿-拉夫逊法利用雅可比矩阵线性化潮流方程组。其迭代过程如下：

1. 初始化： 给定各节点电压幅值和相角的初始值。通常，各节点电压幅值初始值设置为1.0 pu，相角设置为0。

2. 计算功率残差： 利用初始电压值，计算各节点的有功功率和无功功率，并计算其与给定功率的偏差，即功率残差（ΔP 和 ΔQ）。

3. 构造雅可比矩阵： 根据当前电压值计算雅可比矩阵 J，其元素为潮流方程组对电压幅值和相角的偏导数。雅可比矩阵通常表示为：

   J =
   [ ∂P/∂θ ∂P/∂V ]
   [ ∂Q/∂θ ∂Q/∂V ]

4. 求解修正方程： 利用雅可比矩阵和功率残差，求解修正方程：

   [ Δθ ] = - J^-1 [ ΔP ]
   [ ΔV ] [ ΔQ ]

5. 更新电压： 根据修正量，更新各节点电压幅值和相角：

   V_i^(k+1) = V_i^(k) + ΔV_i
   θ_i^(k+1) = θ_i^(k) + Δθ_i

6. 收敛判断： 计算新的功率残差。如果所有残差都小于给定的容差，则认为潮流计算收敛，否则返回步骤 3 继续迭代。

3. 应用于不同规模电力系统的分析

下面将通过具体算例，分析牛顿-拉夫逊法在4节点、5节点、6节点和9节点电力系统中的应用。

3.1 4节点系统

一个典型的4节点系统包含4个母线，以及连接母线的线路。为了简化分析，可以假设系统中存在一个平衡节点（也称PV节点，其电压幅值和相角已知，通常设置为节点1）。其余节点为PQ节点，即其有功功率和无功功率已知。

通过构建导纳矩阵，计算各节点功率，并根据上述牛顿-拉夫逊迭代步骤，求解得到各节点的电压幅值和相角。根据潮流计算结果，可以进一步分析系统的功率分布情况。

3.2 5节点系统

5节点系统相比4节点系统增加了一个节点和相应的线路，这使得潮流计算的复杂程度有所提高。同样，需要构建5节点系统的导纳矩阵，并利用牛顿-拉夫逊法进行迭代求解，最终得到各节点的电压幅值、相角、有功功率和无功功率。通过5节点系统的计算，可以观察到牛顿-拉夫逊法在稍复杂系统中的收敛特性和计算效率。

3.3 6节点系统

6节点系统的拓扑结构更加复杂，线路的连接方式也更为多样。这进一步增加了潮流计算的难度。但是，牛顿-拉夫逊法依然能够有效地求解其潮流分布。对6节点系统的分析，可以体现牛顿-拉夫逊法在应对中等规模电力系统潮流计算时的通用性和稳健性。

3.4 9节点系统

9节点系统是一个被广泛研究和使用的标准测试系统，其拓扑结构和参数相对复杂。在9节点系统中，通常存在多个发电机和负荷，系统的非线性程度较高。利用牛顿-拉夫逊法对9节点系统进行潮流计算，可以充分验证该方法在处理较大规模电力系统时的能力，并评估其收敛速度和计算精度。

4. 分析与讨论

通过对以上不同规模系统的分析，可以得出以下结论：

• 收敛性： 牛顿-拉夫逊法在不同规模的电力系统中均表现出良好的收敛性，即使在系统规模增大、非线性程度提高的情况下，依然能快速收敛到精确解。

• 计算效率： 尽管每次迭代中计算量较大，但由于牛顿-拉夫逊法迭代次数少，整体计算效率仍然很高，尤其是在大规模系统中优势更明显。

• 雅可比矩阵的重要性： 雅可比矩阵的计算是牛顿-拉夫逊法的核心环节，其精度直接影响收敛性和计算结果。

• 不同节点类型的处理： 在潮流计算中，需要正确处理平衡节点（PV节点）、PQ节点等不同类型的节点，这些节点的处理方式会影响迭代过程和结果。

• 系统参数的影响： 线路参数（电阻、电抗、电纳）和负荷功率等系统参数的改变，会对潮流计算结果产生显著影响。

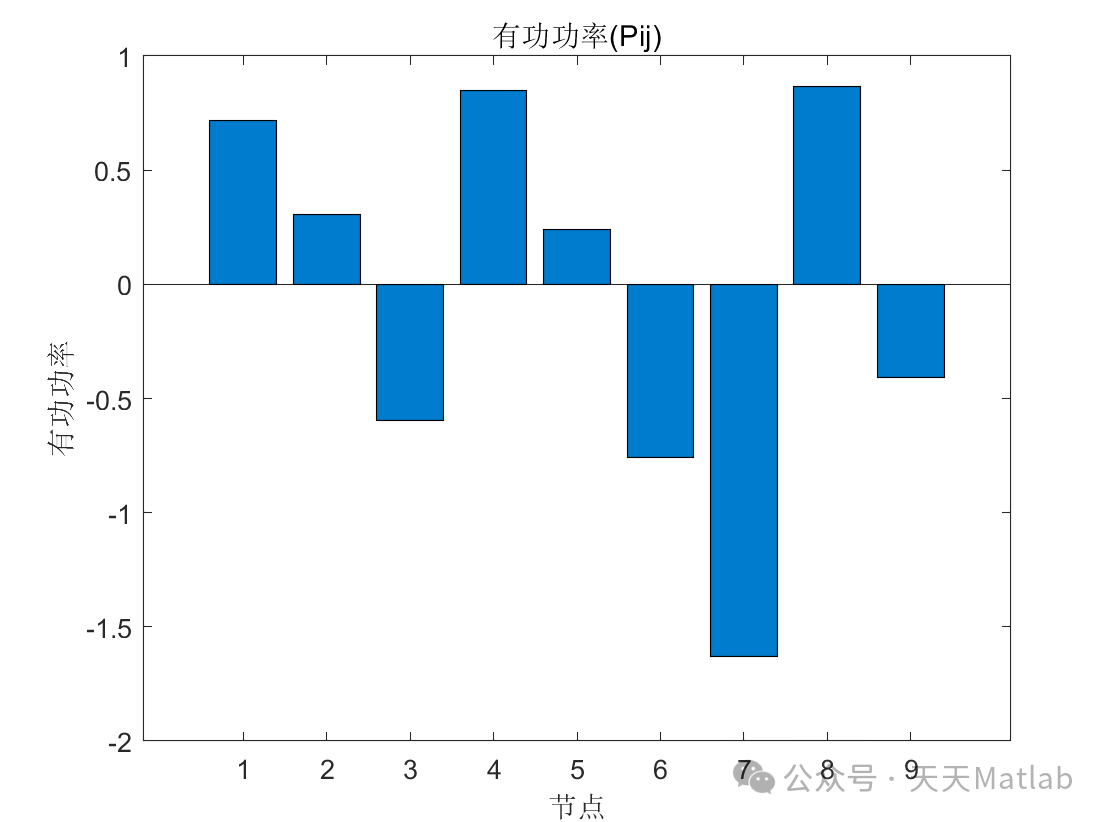

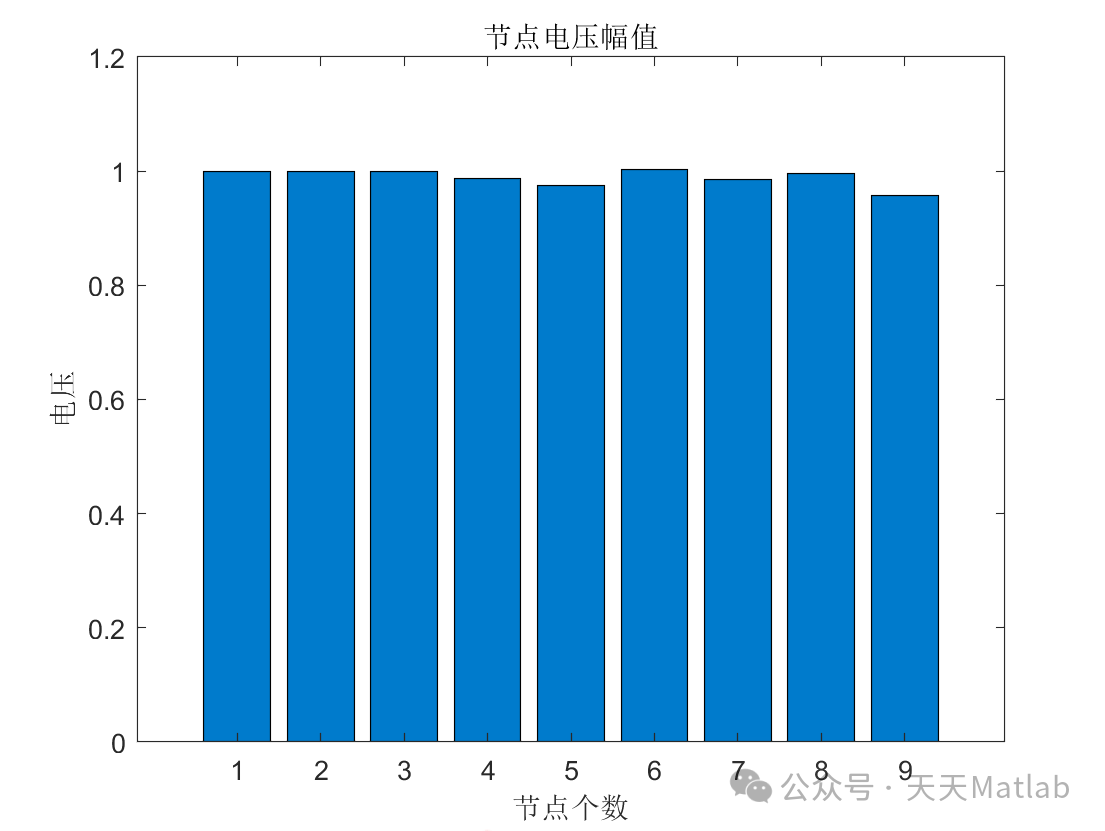

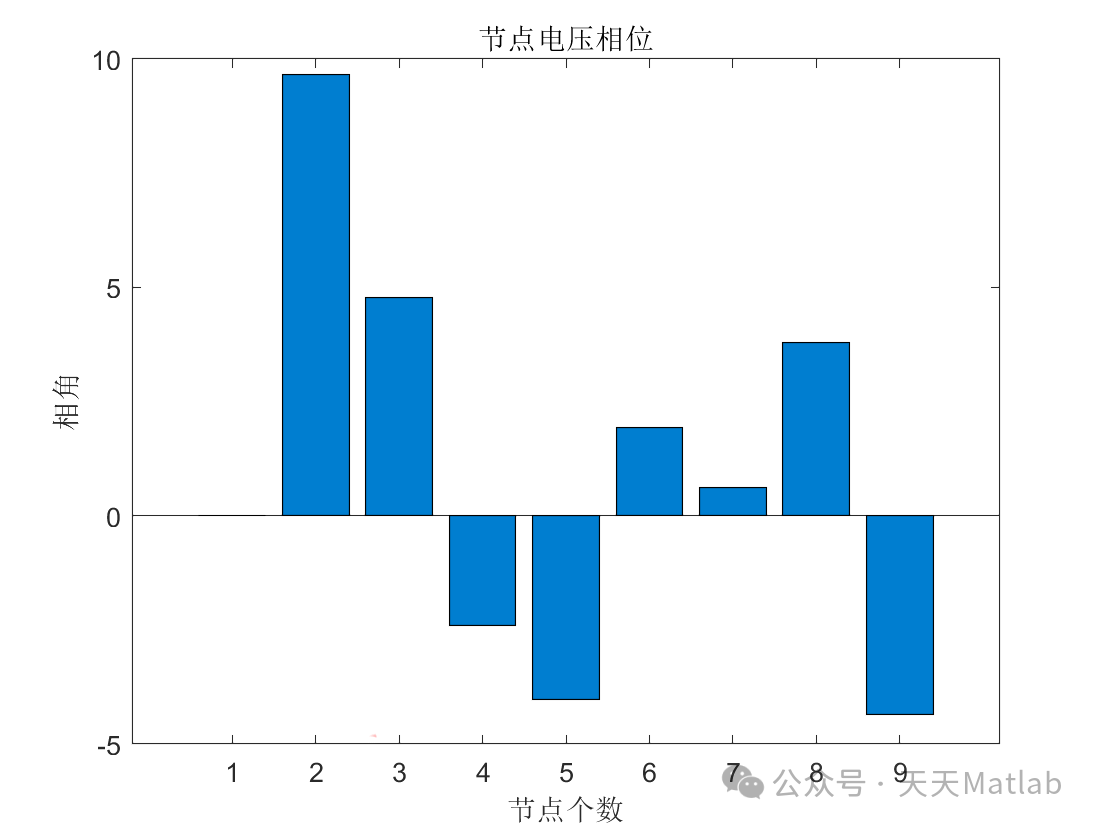

⛳️ 运行结果
