🔥 内容介绍

高超声速飞行器因其飞行速度快、机动性强、突防能力高，已成为当前航空航天领域研究的热点。本文以 HTV-2 高超声速滑翔飞行器为例，采用六自由度运动模型，结合气动力学和重力模型，利用四阶龙格-库塔算法对飞行器的弹道进行数值仿真。仿真结果将飞行器在地球固连坐标系下的位置和速度转换为雷达站 ENU（东-北-上）坐标系下的坐标，模拟雷达站的量测点迹。本文详细阐述了运动模型、气动力计算、龙格-库塔算法的实现以及坐标系转换过程，并对仿真结果进行了分析，验证了模型的正确性和算法的有效性。该仿真方法可为高超声速飞行器的弹道设计、制导控制和目标跟踪等研究提供基础。

关键词: 高超声速飞行器；HTV-2；龙格-库塔算法；弹道仿真；ENU坐标系；量测点迹

1. 引言

随着航空航天技术的飞速发展，高超声速飞行器因其卓越的飞行性能和军事应用价值而受到广泛关注。HTV-2 (Hypersonic Technology Vehicle 2) 是美国国防高级研究计划局（DARPA）开发的一种高超声速滑翔飞行器，其独特的飞行特性和复杂的气动环境使其成为高超声速飞行器研究的典型代表。对 HTV-2 进行弹道仿真，不仅有助于理解其飞行机理，还可为相关技术的发展提供理论支撑。

弹道仿真是研究飞行器运动规律的关键手段。通过建立飞行器的运动模型，并结合相应的数值计算方法，可以模拟飞行器在复杂环境下的运动轨迹。龙格-库塔算法是一种常用的高精度数值积分方法，其在求解常微分方程方面具有良好的稳定性和精度，被广泛应用于弹道仿真领域。

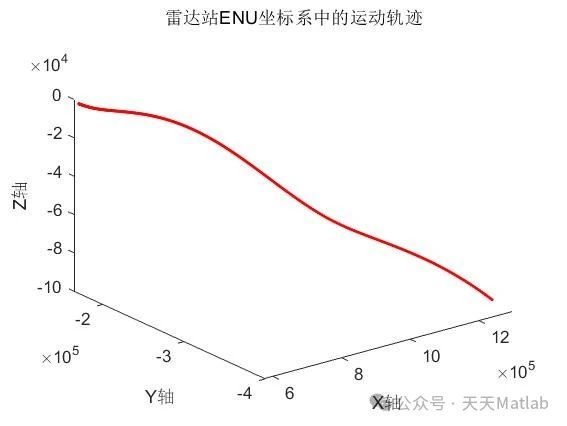

本文以 HTV-2 为研究对象，采用六自由度运动模型，考虑气动力、重力等因素，利用四阶龙格-库塔算法对飞行器的弹道进行数值仿真。同时，将飞行器在地球固连坐标系下的位置坐标转换为雷达站 ENU 坐标系下的坐标，模拟雷达站的量测点迹。这有助于我们了解飞行器的运动轨迹在雷达站视角下的呈现，并为后续的雷达跟踪算法研究提供数据支撑。

2. 飞行器运动模型

为准确描述 HTV-2 的运动状态，本文采用六自由度运动模型，该模型考虑了飞行器的平动和转动。

2.1 平动方程

飞行器的平动方程描述了其质心的运动规律，可用如下公式表示：

m * dV/dt = F_a + F_g

其中：

m 为飞行器质量；
V 为飞行器速度矢量；
F_a 为气动力矢量；
F_g 为重力矢量。

气动力矢量 F_a 包括升力、阻力和侧力，其大小和方向取决于飞行器的气动特性、姿态和飞行速度。重力矢量 F_g 的大小为飞行器质量与重力加速度的乘积，方向指向地球中心。

2.2 转动方程

飞行器的转动方程描述了其姿态的变化，可用如下公式表示：

I * dω/dt + ω × (I * ω) = M_a + M_g

其中：

I 为飞行器惯性张量；
ω 为飞行器角速度矢量；
M_a 为气动力矩矢量；
M_g 为重力力矩矢量。

气动力矩矢量 M_a 由气动力在其质心产生的力矩构成。重力力矩矢量 M_g 在本文仿真中忽略不计。

2.3 地球固连坐标系

本文使用地球固连坐标系作为惯性参考系，其原点位于地球质心，X轴指向格林尼治子午线与赤道的交点，Z轴指向地球北极，Y轴构成右手坐标系。飞行器的位置和速度均在该坐标系下表示。

3. 气动力计算

气动力是影响高超声速飞行器运动的重要因素。由于 HTV-2 的气动特性复杂，且在不同飞行状态下差异较大，本文采用简化模型来计算气动力，并假设气动力只与飞行器的迎角和速度有关。

具体的气动力计算公式如下：

F_a = 1/2 * ρ * V^2 * S * C

其中：

ρ 为空气密度，根据标准大气模型计算；
V 为飞行器速度大小；
S 为飞行器参考面积；
C 为气动系数，包括升力系数、阻力系数和侧力系数，根据实验数据或者工程估算得到，并假设其随迎角变化。

气动力矩的计算方法类似，即气动力乘以对应的力臂。在本文中，为简化计算，假设气动力矩只与气动力的大小和飞行器质心到气动中心之间的距离有关。

4. 龙格-库塔算法

龙格-库塔算法是一种高精度的数值积分方法，用于求解常微分方程的近似解。四阶龙格-库塔算法具有较高的精度和稳定性，被广泛应用于弹道仿真领域。

四阶龙格-库塔算法的迭代公式如下：

k1 = h * f(t_n, y_n) k2 = h * f(t_n + h/2, y_n + k1/2) k3 = h * f(t_n + h/2, y_n + k2/2) k4 = h * f(t_n + h, y_n + k3) y_{n+1} = y_n + (k1 + 2*k2 + 2*k3 + k4)/6

其中：
