【目标融合】基于卡尔曼滤波实现GPS-INS融合预测6自由度无人机状态状态估计附Matab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

摘要: 本文探讨了基于卡尔曼滤波的GPS-INS融合技术在六自由度无人机状态估计中的应用。针对无人机在复杂环境下GPS信号易受干扰且INS易漂移的问题，提出了一种改进的卡尔曼滤波算法，有效融合GPS和INS数据，实现对无人机姿态、速度和位置的精确估计与预测。文章详细阐述了算法原理、模型建立、参数选择以及仿真结果分析，并对算法的优缺点进行了讨论，为实际工程应用提供了理论参考。

关键词: 卡尔曼滤波; GPS; INS; 六自由度无人机; 状态估计; 融合预测

1. 引言

无人机技术日新月异，其应用范围不断拓展。然而，精确的姿态、速度和位置信息是无人机自主导航、路径规划和精确控制的关键。惯性导航系统(INS)具有自主性强、更新率高的优点，但存在累积误差的问题，长时间运行后误差会急剧增大。全球导航卫星系统(GPS)提供高精度的绝对位置信息，但易受环境因素（例如遮挡、多径效应）的影响，导致信号中断或精度下降。因此，将GPS和INS两种传感器的数据进行融合，取长补短，成为提高无人机状态估计精度的有效途径。

本文重点研究基于卡尔曼滤波的GPS-INS融合算法在六自由度无人机状态估计中的应用。卡尔曼滤波作为一种经典的线性最优估计方法，能够有效处理含有噪声的测量数据，并根据系统模型预测未来的状态。通过设计合适的系统模型和测量模型，将GPS和INS的数据融合起来，可以获得比单一传感器更精确、更可靠的状态估计结果。

2. 系统模型建立

为了实现GPS-INS融合，首先需要建立无人机的运动学模型和传感器模型。

2.1 无人机运动学模型采用四元数表示无人机的姿态，其运动学方程可以表示为：

dq/dt = 0.5 * q * ω
dv/dt = R(q) * a + g
dp/dt = v

其中，q 为四元数，表示姿态；ω 为角速度，由陀螺仪测量；v 为速度；a 为加速度，由加速度计测量；g 为重力加速度；R(q) 为姿态矩阵，将机体坐标系下的加速度转换到导航坐标系。

2.2 传感器模型

• INS模型: 陀螺仪和加速度计的测量值包含噪声，其模型可以表示为：

ω_m = ω + b_g + n_g
a_m = R(q)^T * (v - g) + b_a + n_a

其中，ω_m 和 a_m 分别为陀螺仪和加速度计的测量值；b_g 和 b_a 分别为陀螺仪和加速度计的零偏；n_g 和 n_a 分别为陀螺仪和加速度计的噪声，通常假设为高斯白噪声。

• GPS模型: GPS接收机提供位置信息，其模型可以表示为：

p_m = p + n_p

其中，p_m 为GPS测量的三维位置；n_p 为GPS测量噪声，通常假设为高斯白噪声。

3. 基于卡尔曼滤波的GPS-INS融合算法

本算法采用扩展卡尔曼滤波(EKF)来处理非线性系统。EKF通过线性化系统模型来逼近非线性系统，从而实现最优状态估计。

3.1 状态向量: 状态向量包含无人机的姿态（四元数）、速度、位置以及陀螺仪和加速度计的零偏：

x = [q, v, p, b_g, b_a]^T

3.2 系统方程: 根据上述运动学模型和传感器模型，可以得到系统的状态方程和测量方程。

3.3 预测步骤: 根据系统方程和上一时刻的状态估计，预测当前时刻的状态和协方差矩阵。

3.4 更新步骤: 将GPS测量值与预测值进行融合，更新状态估计和协方差矩阵。

4. 参数选择与仿真结果分析

算法的关键参数包括过程噪声协方差矩阵Q和测量噪声协方差矩阵R。这些参数的选择会直接影响滤波器的性能。可以通过实验数据或先验知识来估计这些参数。

本文采用MATLAB进行仿真实验，模拟无人机在不同飞行轨迹下的运动，并对算法的性能进行评估。仿真结果表明，基于EKF的GPS-INS融合算法能够有效提高无人机状态估计的精度，降低INS的漂移误差，提高系统鲁棒性。

5. 算法的优缺点及改进方向

优点: 该算法能够有效融合GPS和INS的数据，提高无人机状态估计的精度和可靠性；算法相对成熟，实现相对简单。

缺点: EKF需要对系统模型进行线性化，在非线性程度较高的场景下可能会导致精度下降；参数的选择需要一定的经验和技巧；计算量相对较大，需要一定的硬件资源。

改进方向: 可以考虑采用更高级的非线性滤波算法，例如无迹卡尔曼滤波(UKF)或粒子滤波(PF)，以提高算法的精度和鲁棒性；可以结合其他传感器数据，例如气压计、磁力计等，进一步提高状态估计的精度；可以研究自适应参数调整的方法，以提高算法的自适应能力。

6. 结论

本文提出了一种基于扩展卡尔曼滤波的GPS-INS融合算法，用于六自由度无人机状态估计。通过建立无人机运动学模型和传感器模型，并设计合适的卡尔曼滤波器，实现了对无人机姿态、速度和位置的精确估计与预测。仿真结果验证了该算法的有效性。未来的研究将致力于改进算法的精度、鲁棒性和实时性，以满足实际应用的需求。 进一步的研究可以关注非线性滤波算法的应用，以及多传感器融合技术的集成，以实现更精确、更可靠的无人机状态估计。

📣 部分代码

B=[0;0;1];

C=[0;-1;0];

noise_b=normrnd(0,10^(-3),[1,final_time/delt+1]);

noise_gamma=normrnd(0,0.05,[1,final_time/delt+1]);

noise_position=normrnd(0,sqrt(3),[1,final_time/delt+1]);

bias=[0 0 0;0 0 0;0 0 1]; % B*wb*wb'*B'

gamma=[0 0 0;0 1 0;0 0 0]; % C*gamma*gamma'*C'

H=[1 0 0];

covariance_matrix=zeros(3,3);

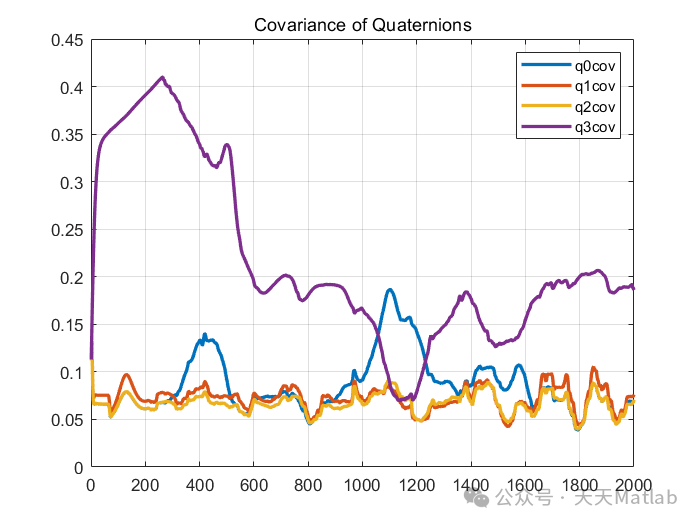

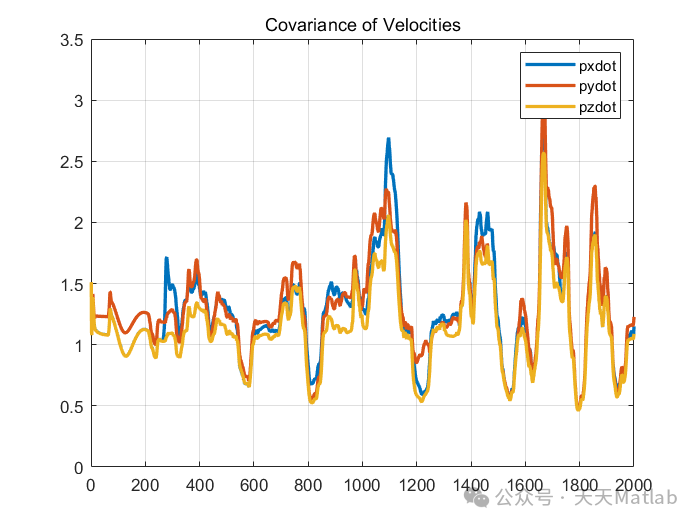

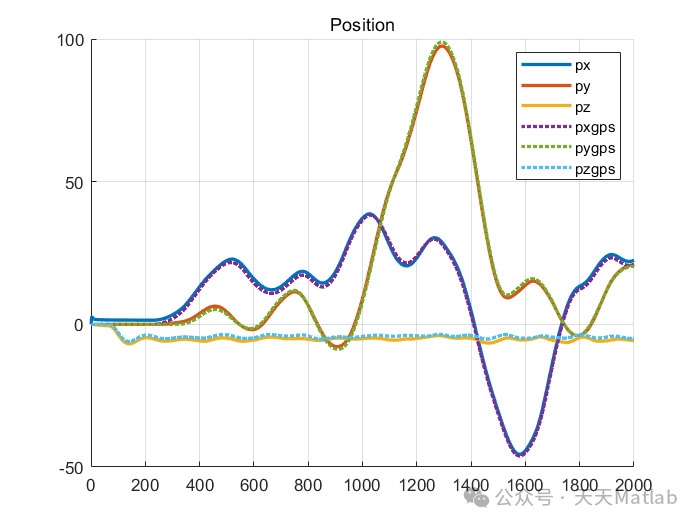

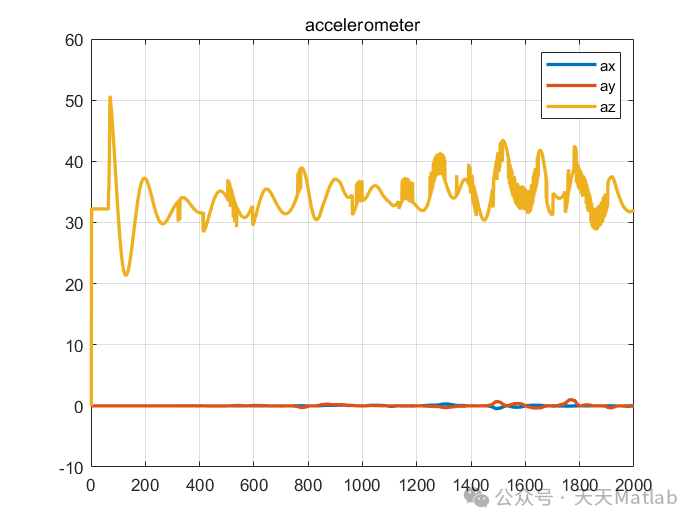

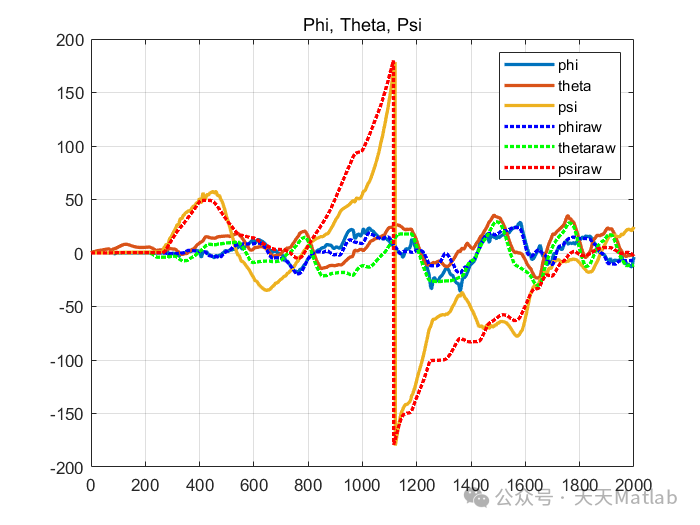

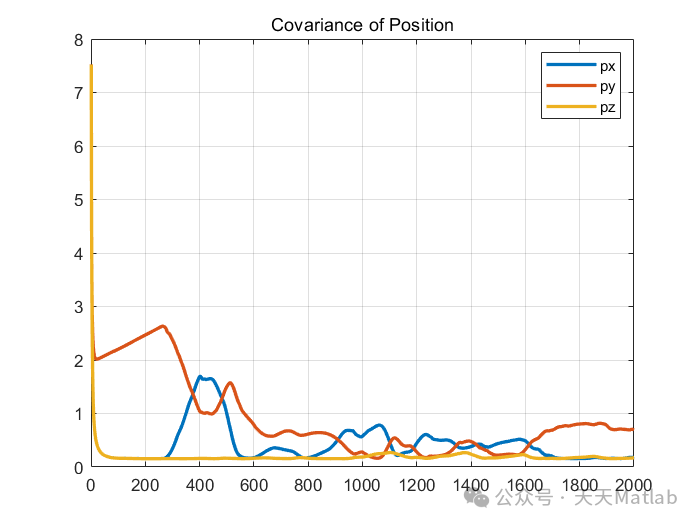

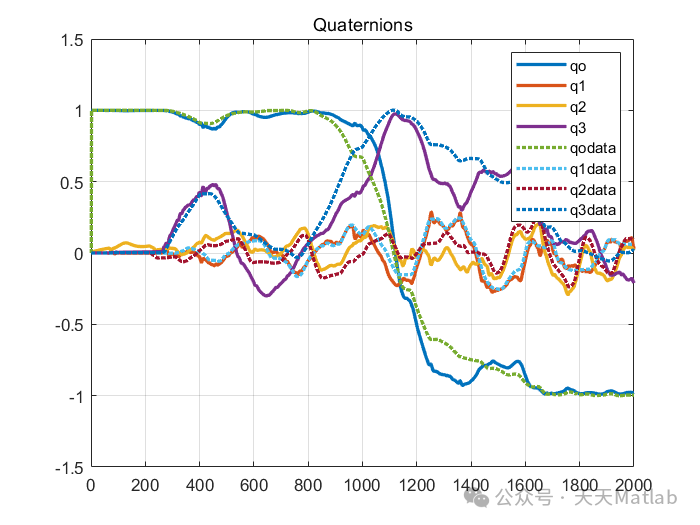

⛳️ 运行结果
