🔥 内容介绍

电力系统是现代社会运行的基石，其稳定性和可靠性至关重要。然而，电能质量问题日益突出，其中暂态电能质量扰动，特别是复杂谐波的叠加，对电力系统设备的安全稳定运行造成严重威胁。传统的傅里叶变换方法在处理非平稳信号方面存在局限性，难以有效地检测和分析复杂谐波叠加下的暂态电能质量扰动。因此，寻求一种能够有效处理非平稳信号，并准确识别复杂谐波成分的新方法至关重要。本文将探讨基于希尔伯特-黄变换（Hilbert-Huang Transform, HHT）的暂态电能质量多扰动信号检测方法，重点分析其在复杂谐波分析中的应用。

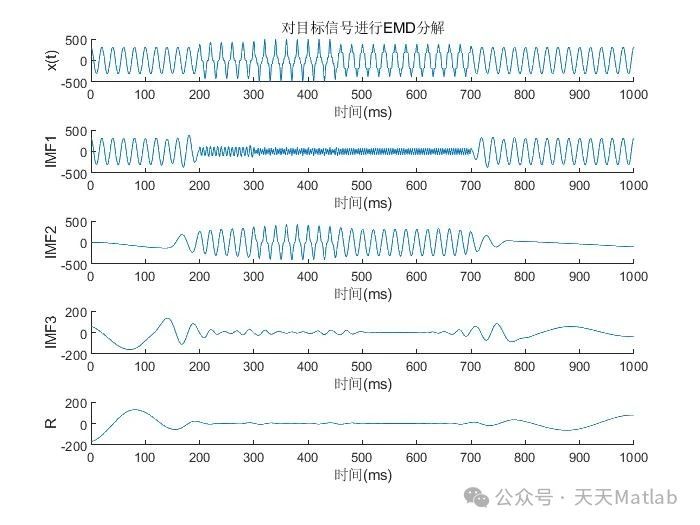

HHT方法的核心在于经验模态分解（Empirical Mode Decomposition, EMD）和希尔伯特变换。EMD是一种自适应的信号分解方法，它将非平稳信号分解成一系列具有物理意义的本征模态函数（Intrinsic Mode Function, IMF）。每个IMF成分都具有明确的时频局部特性，能够有效地表征信号的瞬时频率和振幅变化。相比于传统的傅里叶变换，EMD无需预设基函数，能够更好地适应非平稳信号的复杂性。随后，希尔伯特变换对每个IMF进行处理，得到其瞬时频率和瞬时幅值，从而实现信号的时频分析。HHT方法的优势在于其能够对非平稳信号进行自适应分解，并精确地提取信号的局部时频特征，这对于分析复杂谐波叠加下的暂态电能质量扰动具有重要意义。

在暂态电能质量扰动中，复杂谐波通常表现为多个频率成分的叠加，并且其幅值和频率随时间变化，呈现出明显的非平稳特性。传统的基于傅里叶变换的谐波分析方法难以准确识别这些复杂谐波的特性，容易出现谱泄漏和频率分辨率不足等问题。而HHT方法则能够有效克服这些缺点。通过EMD将复杂的暂态信号分解成一系列IMF，我们可以将不同频率的谐波成分分离出来，并分析其瞬时频率、振幅和相位等特性。这样，即使在多个谐波叠加的情况下，HHT也能有效地识别各个谐波成分，并准确地确定其参数。

然而，EMD方法也存在一些不足之处，例如模态混叠现象和端点效应。模态混叠是指在EMD分解过程中，一些不同频率成分的信号可能混杂在一个IMF中，导致分解结果不准确。端点效应则指信号两端处的分解结果可能存在偏差。为了减轻这些问题，可以采用改进的EMD算法，例如集合经验模态分解（Ensemble Empirical Mode Decomposition, EEMD）和完全自适应噪声辅助经验模态分解（Complete Ensemble Empirical Mode Decomposition with Adaptive Noise, CEEMDAN）。这些改进算法通过添加噪声或其他手段，能够有效地减轻模态混叠和端点效应，提高EMD分解的精度。

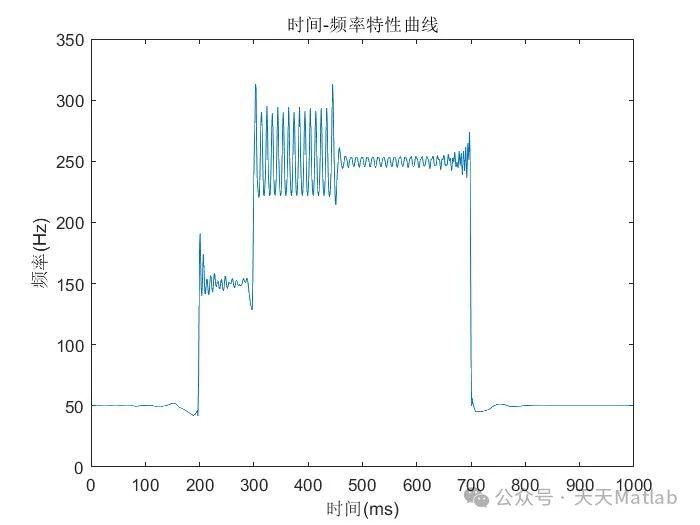

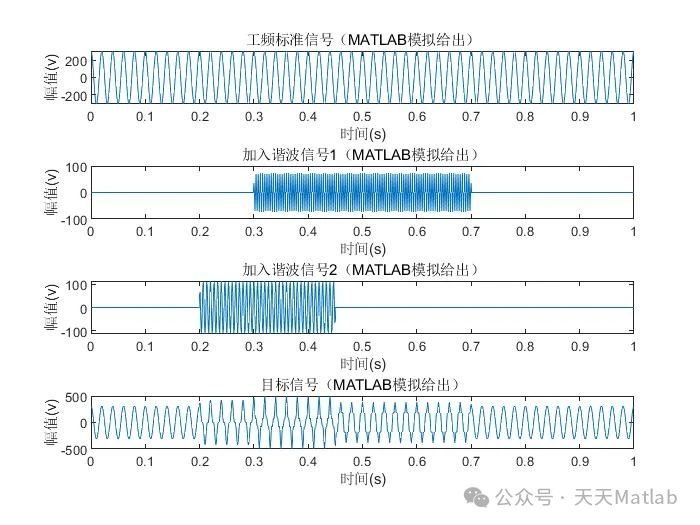

基于HHT的暂态电能质量多扰动信号检测方法的流程可以概括如下：首先，采集包含复杂谐波的暂态电能质量扰动信号；然后，利用改进的EMD算法（如EEMD或CEEMDAN）对信号进行分解，得到一系列IMF；接着，对每个IMF进行希尔伯特变换，计算其瞬时频率和瞬时幅值；最后，根据IMF的时频特征，识别不同的谐波成分，并分析其参数。通过对这些参数的分析，我们可以判断电能质量扰动的类型、严重程度以及发生时间等信息，为电力系统的运行维护提供重要的参考依据。

此外，为了提高HHT方法的检测精度和效率，可以结合其他信号处理技术，例如小波变换、神经网络等。例如，可以利用小波变换对信号进行预处理，去除噪声干扰，提高EMD分解的精度；或者利用神经网络对HHT提取的特征进行分类和识别，提高检测的自动化程度。

总而言之，基于HHT的暂态电能质量多扰动信号检测方法，特别是针对复杂谐波的分析，具有显著的优势。它能够有效地处理非平稳信号，准确地识别和分析复杂谐波的特性，为电力系统电能质量监测和故障诊断提供了一种新的有效途径。未来研究可以集中在改进EMD算法、优化HHT参数以及结合其他信号处理技术等方面，进一步提高HHT方法在电能质量检测领域的应用效果。持续的研究和改进将使该方法在保障电力系统安全稳定运行方面发挥越来越重要的作用。
